Złóż Eliobota Maker Edition
Ten przewodnik dotyczy Eliobota Maker Edition, dostarczanego w zestawie do samodzielnego montażu.
Wstęp
Witamy na platformie samouczków Eliobot, dziś nauczymy się, jak złożyć nowego robota.
Czy jesteś gotowy? 😃
Ten film przedstawia cały montaż Eliobota, a wszystkie kroki znajdziesz krok po kroku poniżej
Film może być już nieaktualny. Sprawdź poniższe kroki
Samouczek krok po kroku:
Postępując zgodnie z tym samouczkiem, dowiesz się, jak z łatwością złożyć Eliobota. Wszystkie kroki są szczegółowo opisane, aby pomóc Ci w jego budowie.
Poziom trudności: Łatwy ● ○ ○
Kroki: 6
Wymagany czas: 15 do 20 minut ⏱
Wyposażenie: Śrubokręt 🪛
Krok 1: Rozpakowywanie pudełka

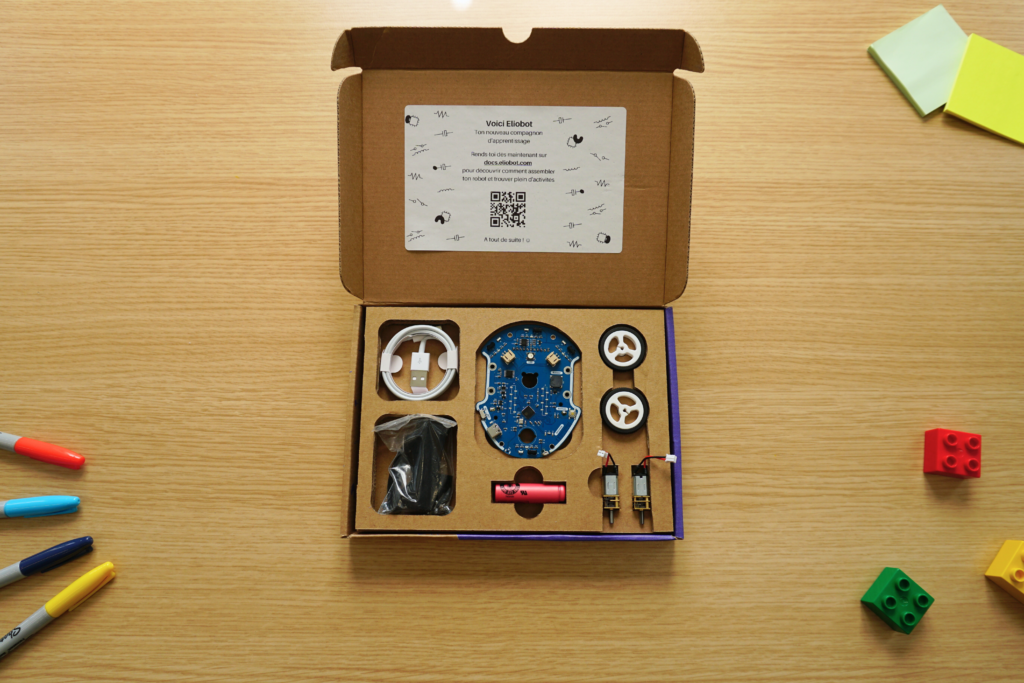

Otwierając pudełko, znajdziesz wszystkie elementy składające się na Twojego nowego robota.
Dostarczony kabel USB posłuży do programowania, a także do ładowania akumulatora.

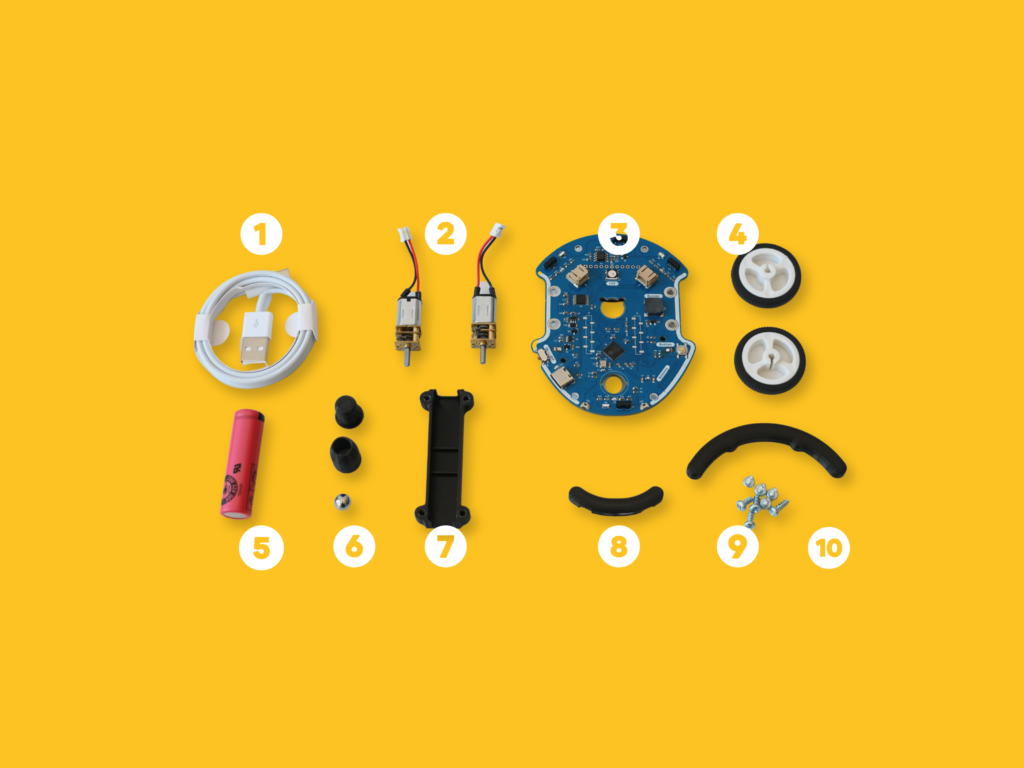

Praktyczny słownik przed rozpoczęciem budowy
- Kabel USB
- Silniki
- Karta elektroniczna
- Koła
- Bateria
- Koło napinające
- Poduszki silnika
- Tylny zderzak
- Śruba
- Zderzak przedni
Krok 2: Montaż silnika

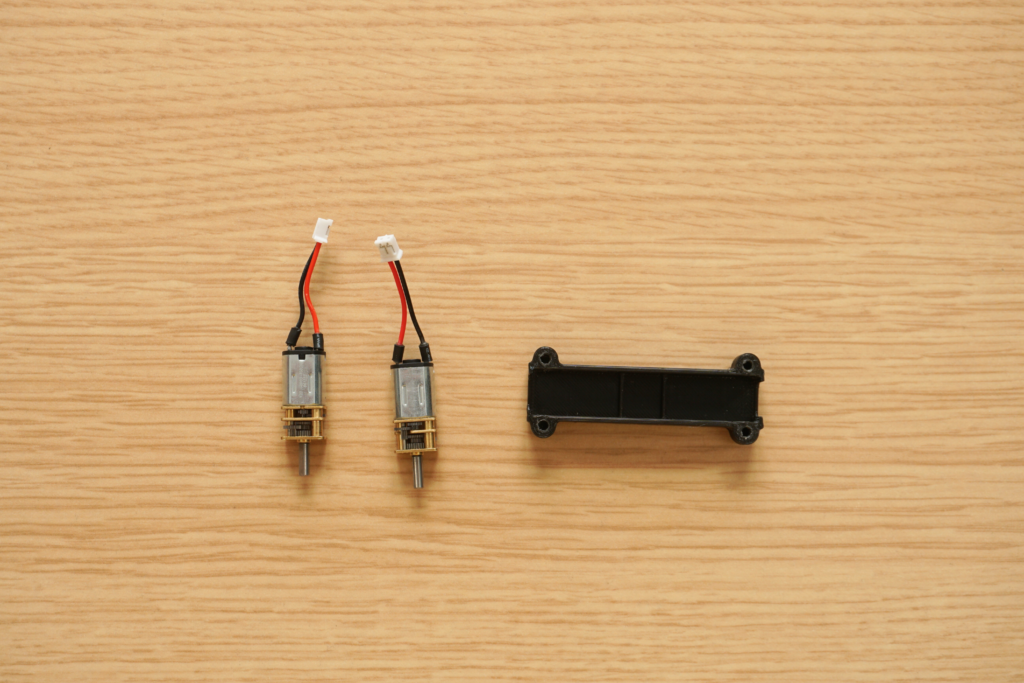

Do tego kroku będziesz potrzebować mocowania silnika i silników.

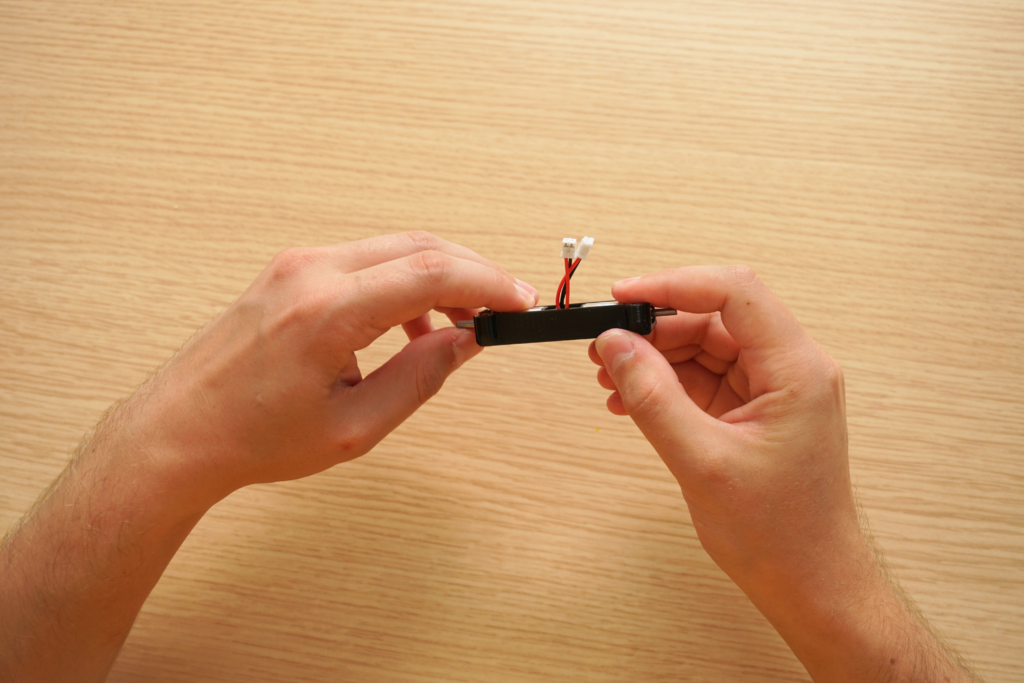

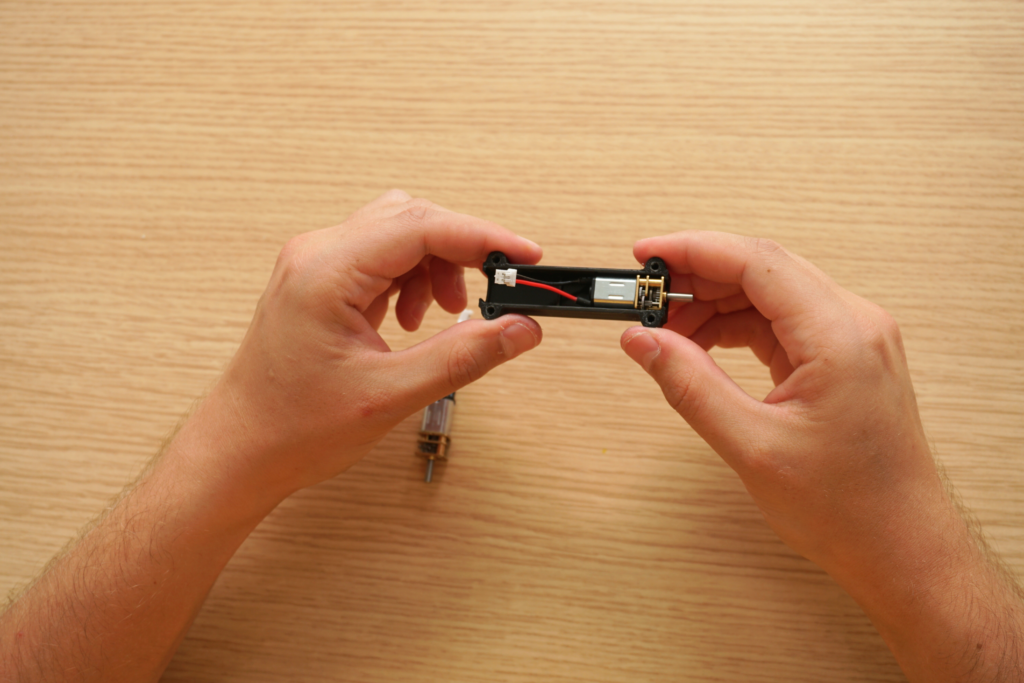

Włóż silniki do wsporników, uważając, aby były dobrze ustawione i nie wystawały.
Krok 3: Montaż silnika – karta elektroniczna

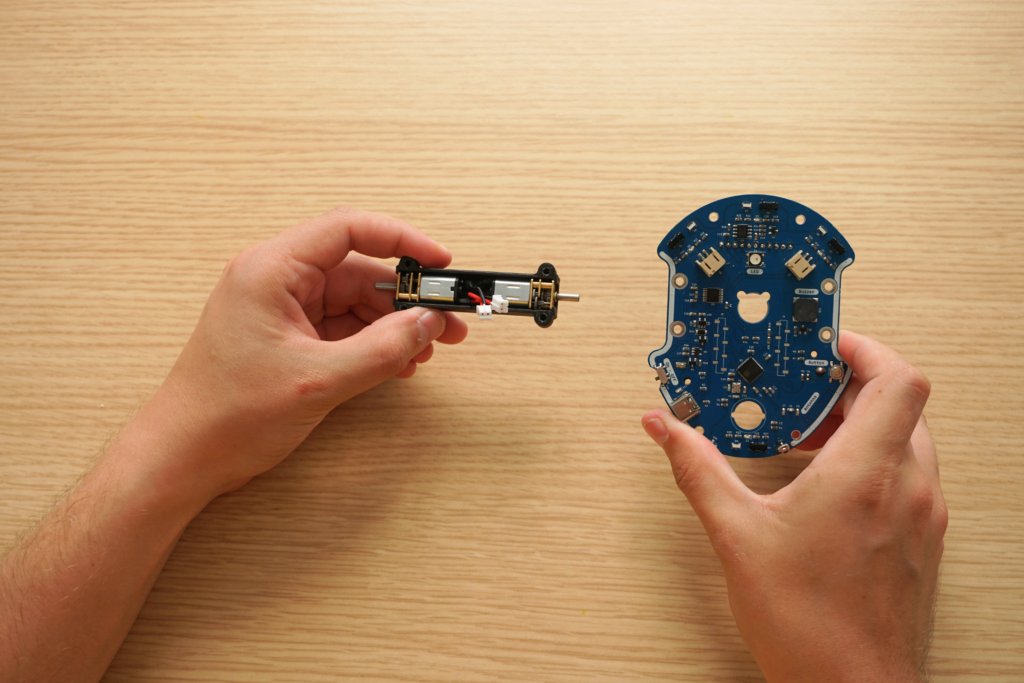

Do tego kroku potrzebne będą wspornik silnika, karta elektroniczna, 4 śruby i śrubokręt.

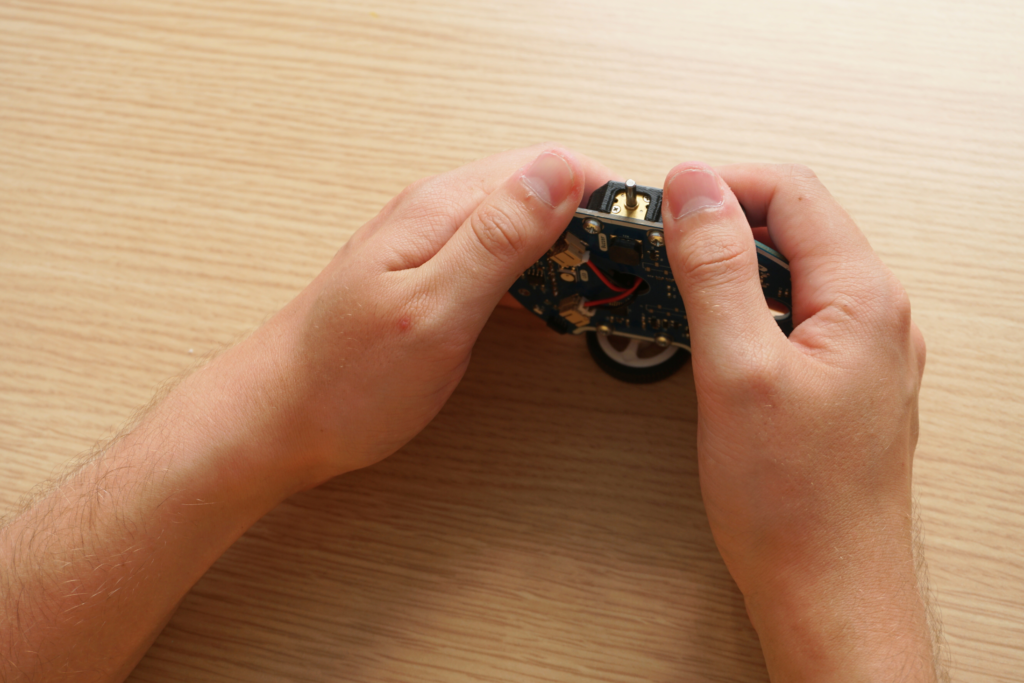

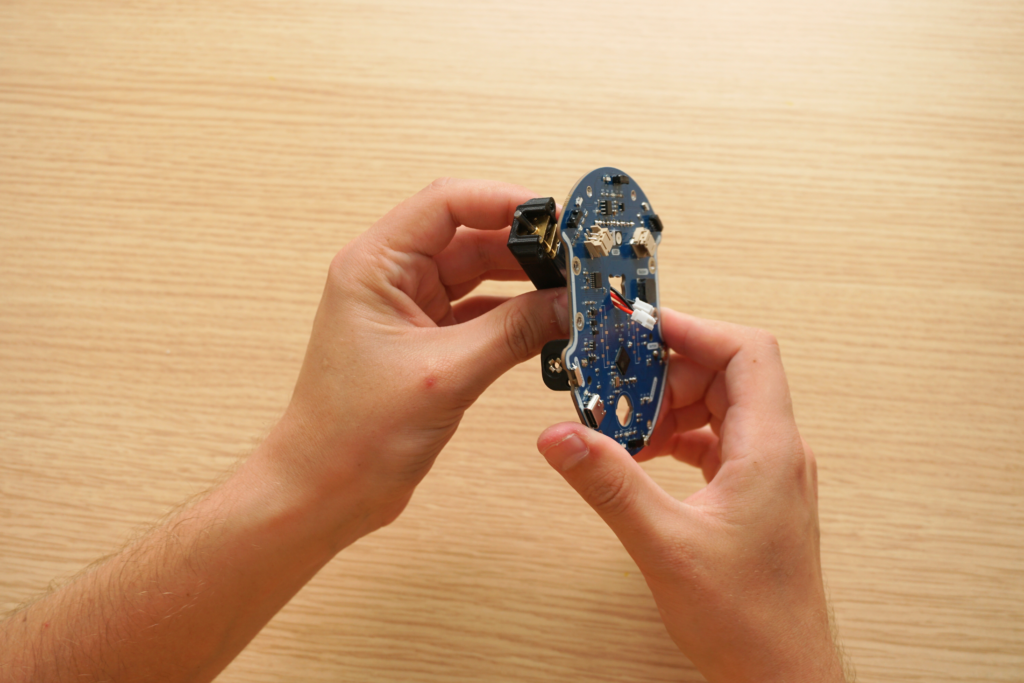

Wsuń kabel silnika w otwór w karcie elektronicznej. Bez problemu się wsuną.

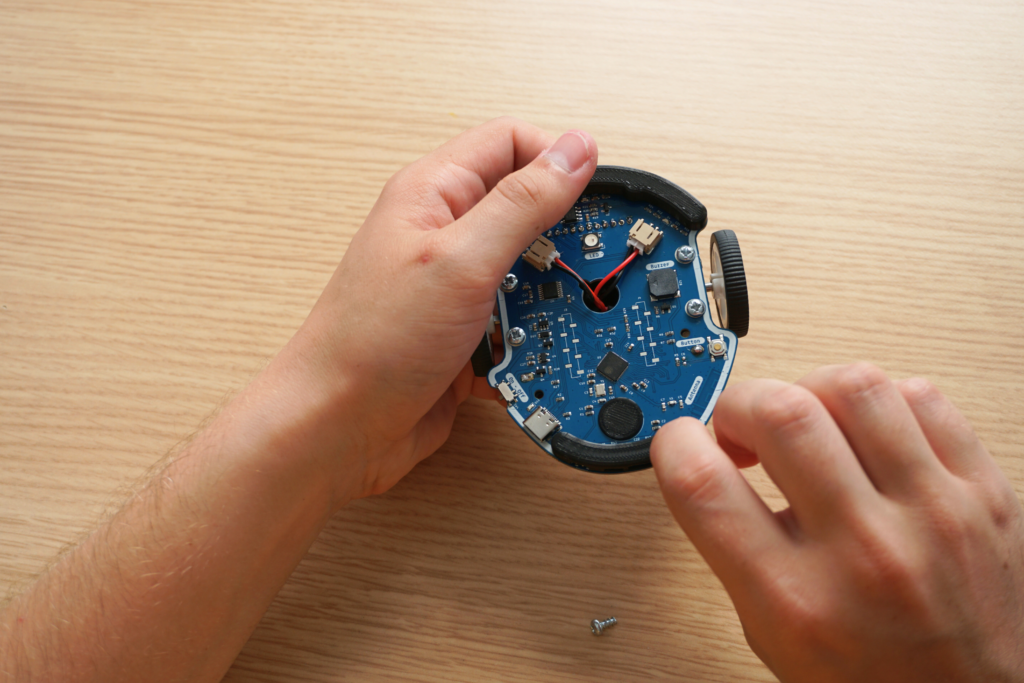

Włóż, a następnie przykręć pierwsze 4 śruby od górnej powierzchni karty elektronicznej. Są 2 na stronę.

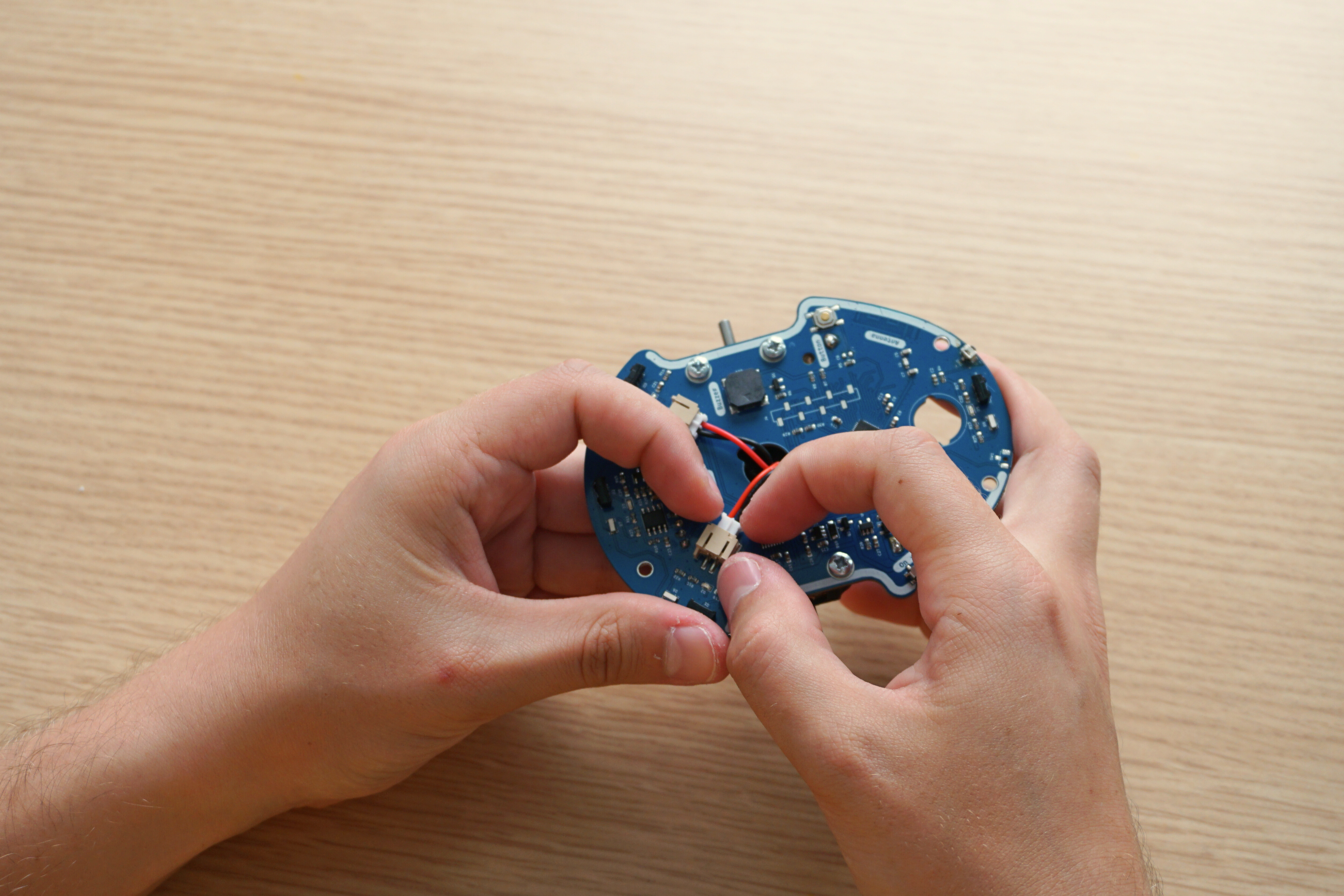

Wciąż na górze Eliobota, podłącz przewody silnika do płytki.
Uważaj, aby podłączyć prawy silnik do prawego złącza, a lewy do lewego. Jeśli kable zostaną odwrócone, Eliobot zamiast do przodu przesunie się do tyłu i skręci w przeciwnym kierunku.
Krok 4: Koła – Montaż karty elektronicznej

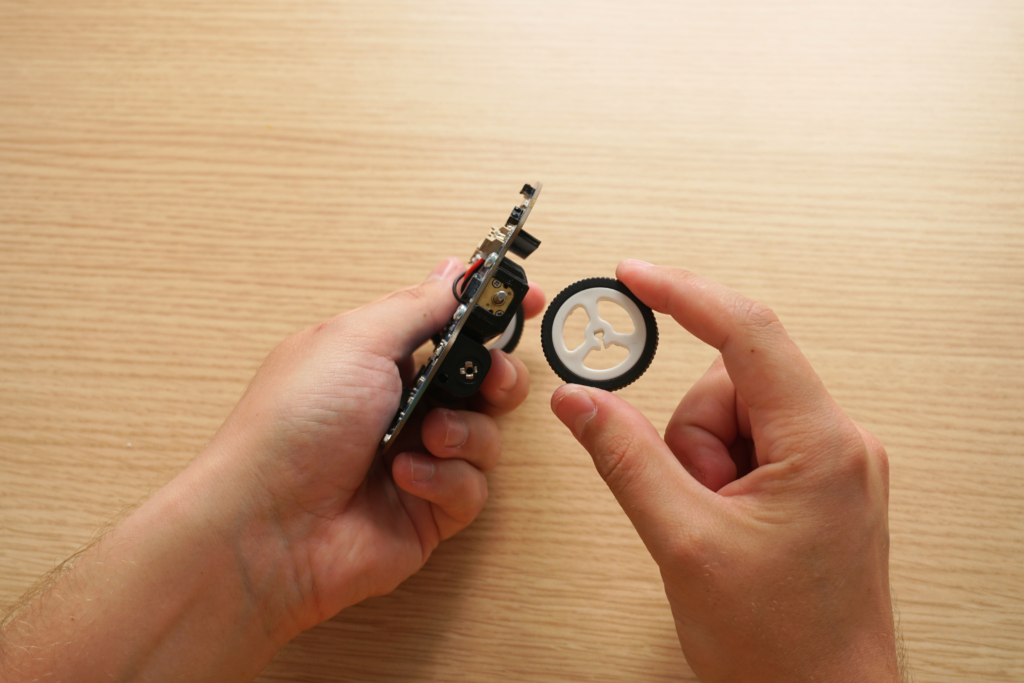

Na osi silnika znajduje się płaska część, która powinna pokrywać się z prostą częścią pośrodku koła.

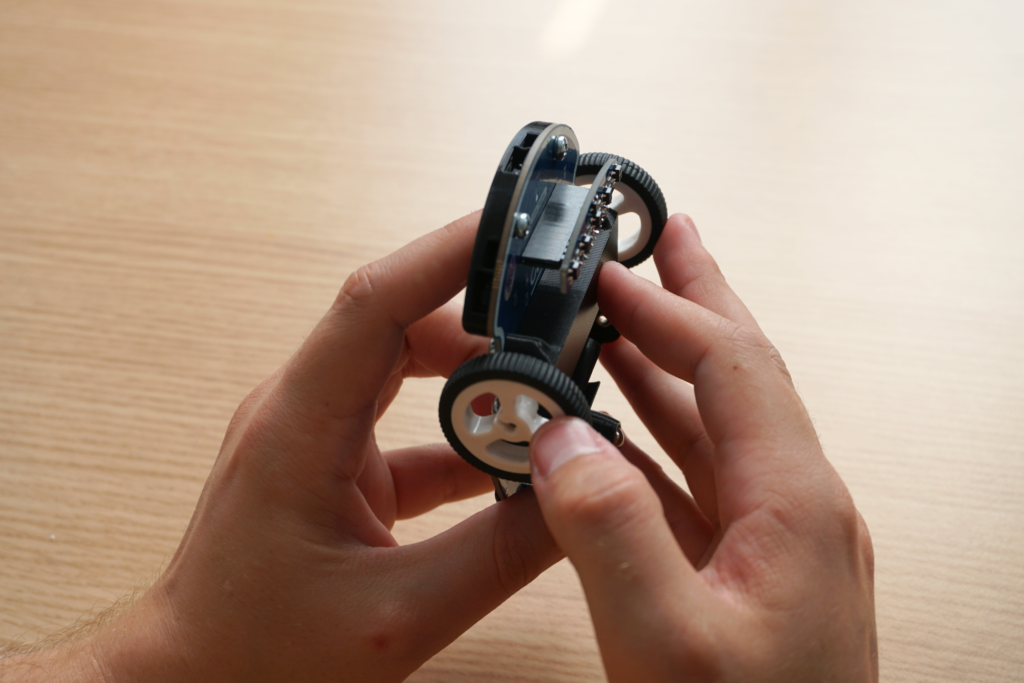

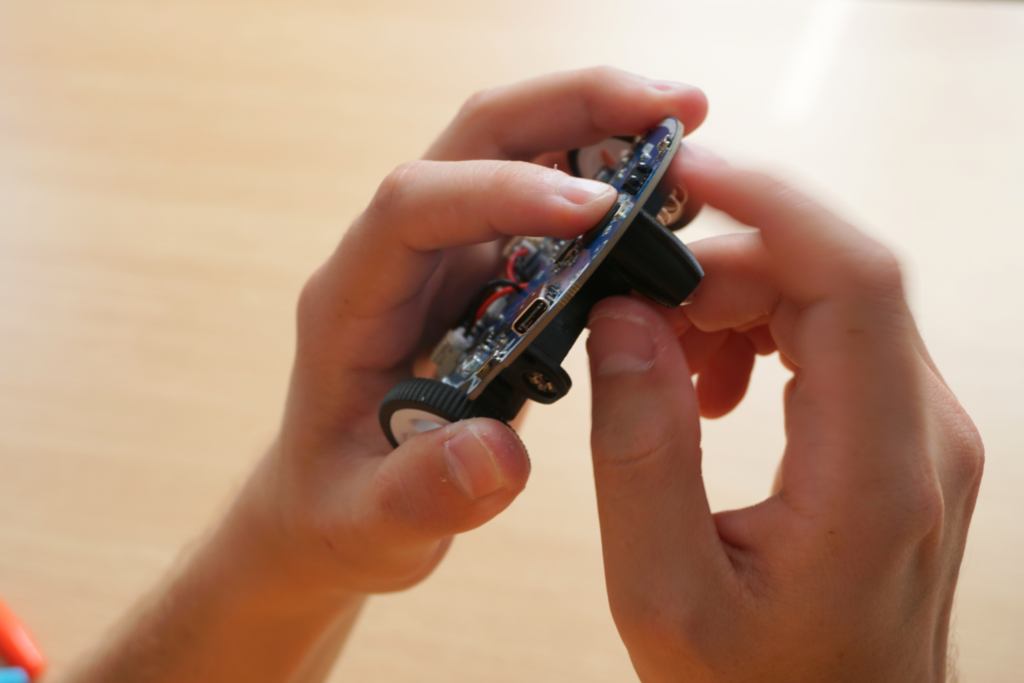

Połóż koło płasko na stole (zakrzywioną powierzchnią skierowaną do góry) i włóż oś silnika na środek koła.
Sprawdź, czy oś silnika jest prawidłowo wsunięta całkowicie w koło.
Krok 5: Montaż koła napinającego – karta elektroniczna

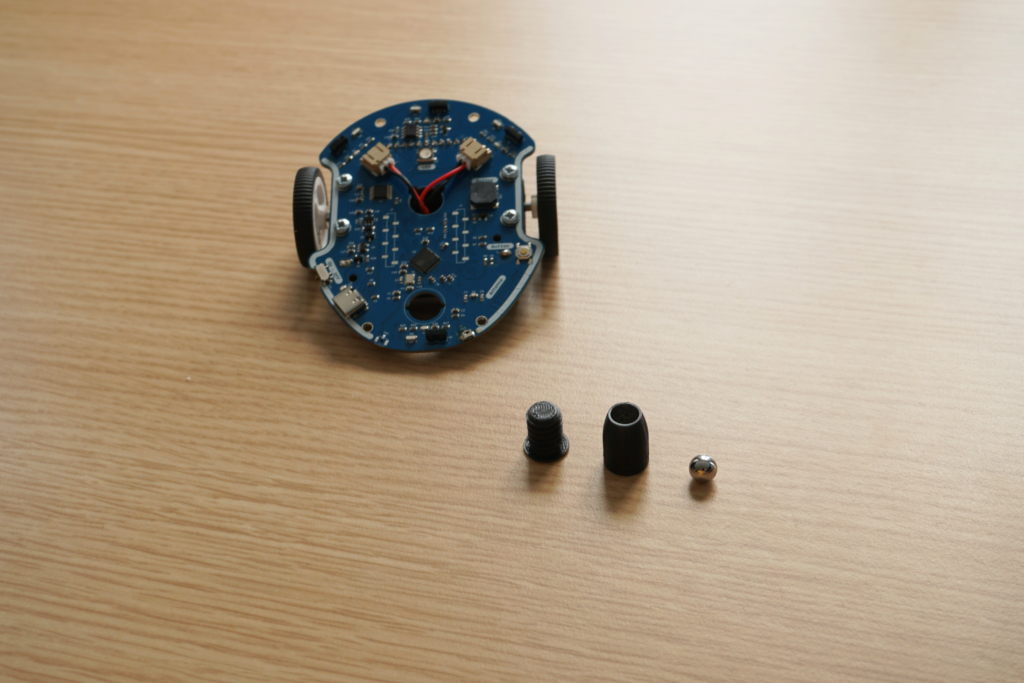

Koło napinające składa się z 2 skręcanych ze sobą części i małej stalowej kulki.

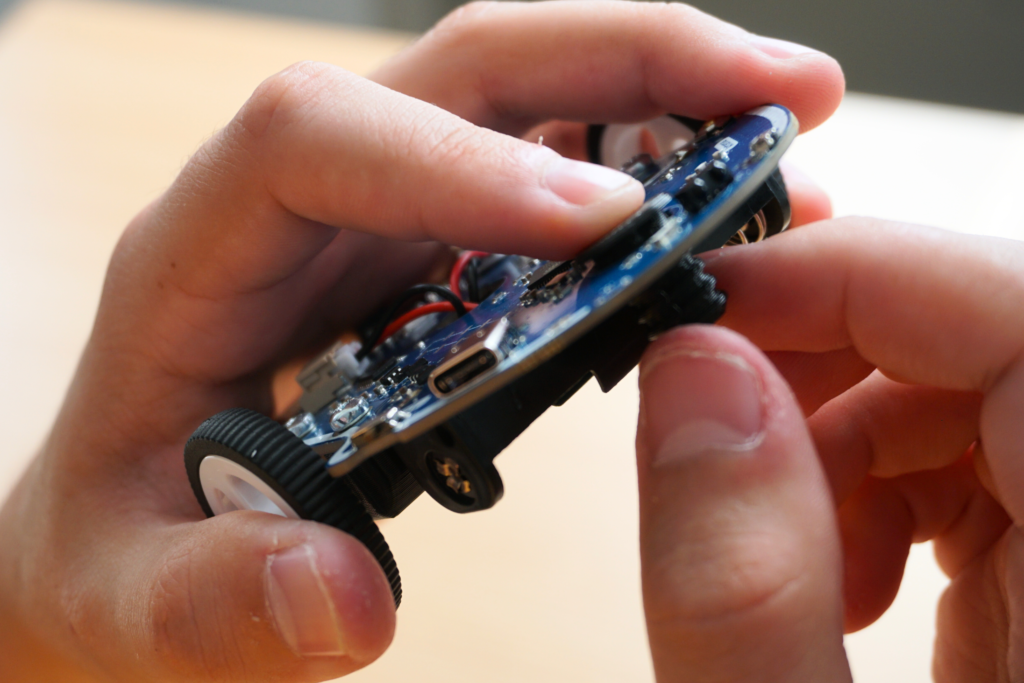

Wsuń całkowicie górę w otwór z tyłu płytki elektronicznej. Aby ułatwić wkręcanie, śruba musi pasować do 2 małych wycięć znajdujących się po obu stronach otworu.

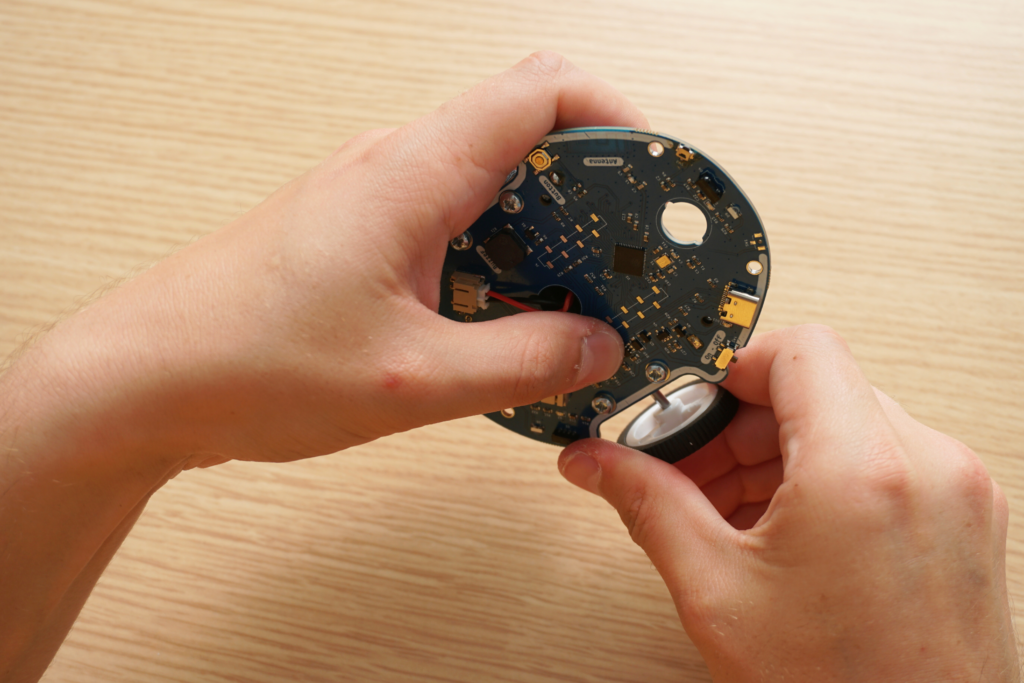

Można wtedy włożyć kulkę w dolną część koła napinającego, następnie wkręcić ją pod kartę, na wkręconą przed chwilą śrubę
Aby sprawdzić, czy śruba jest prawidłowo włożona, możesz spojrzeć z boku, aby upewnić się, że przylega płasko do karty.
Krok 6: Instalowanie zderzaków

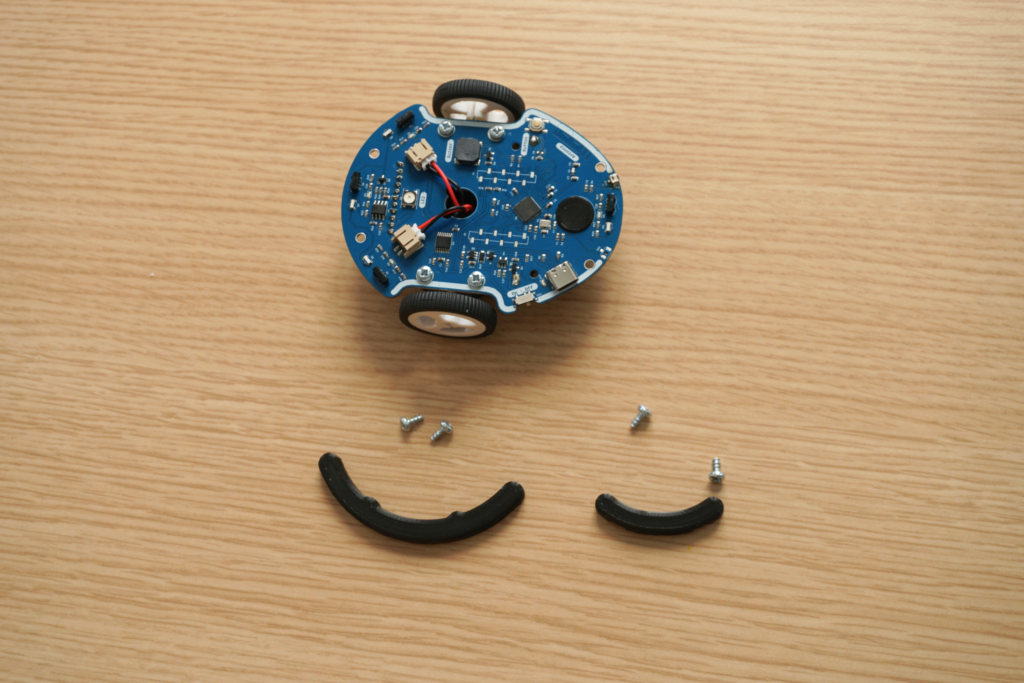

Aby chronić Twojego nowego towarzysza i zapewnić jego prawidłowe funkcjonowanie tak długo, jak to możliwe, wyposażono go w dwa zderzaki, duży z przodu i mniejszy z tyłu.

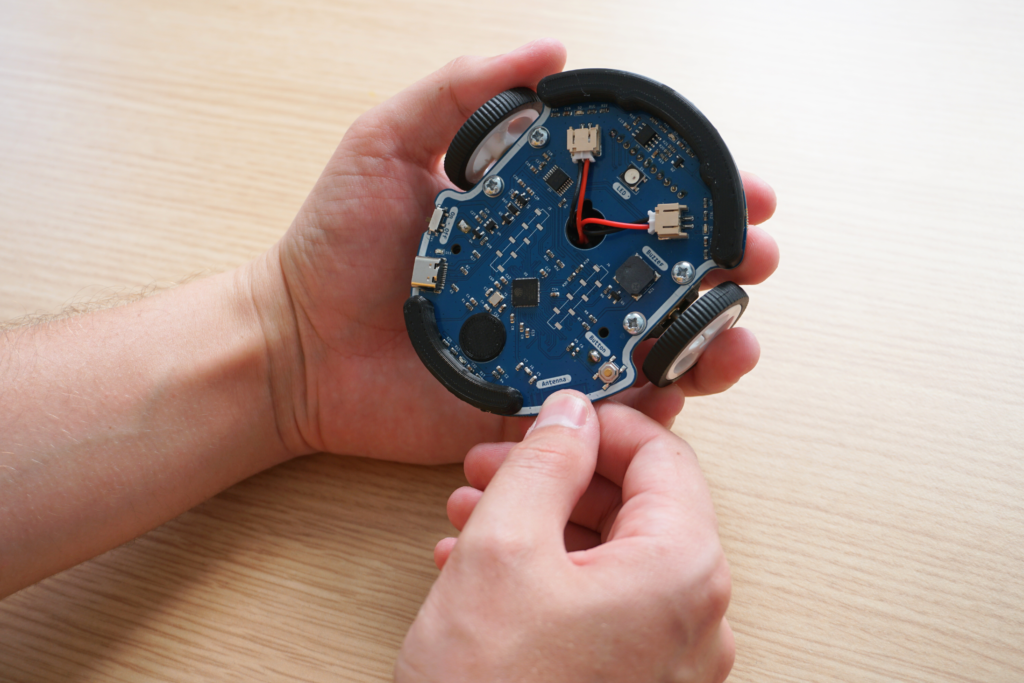

Aby je złożyć, wystarczy umieścić zderzak na robocie przy krawędzi karty.

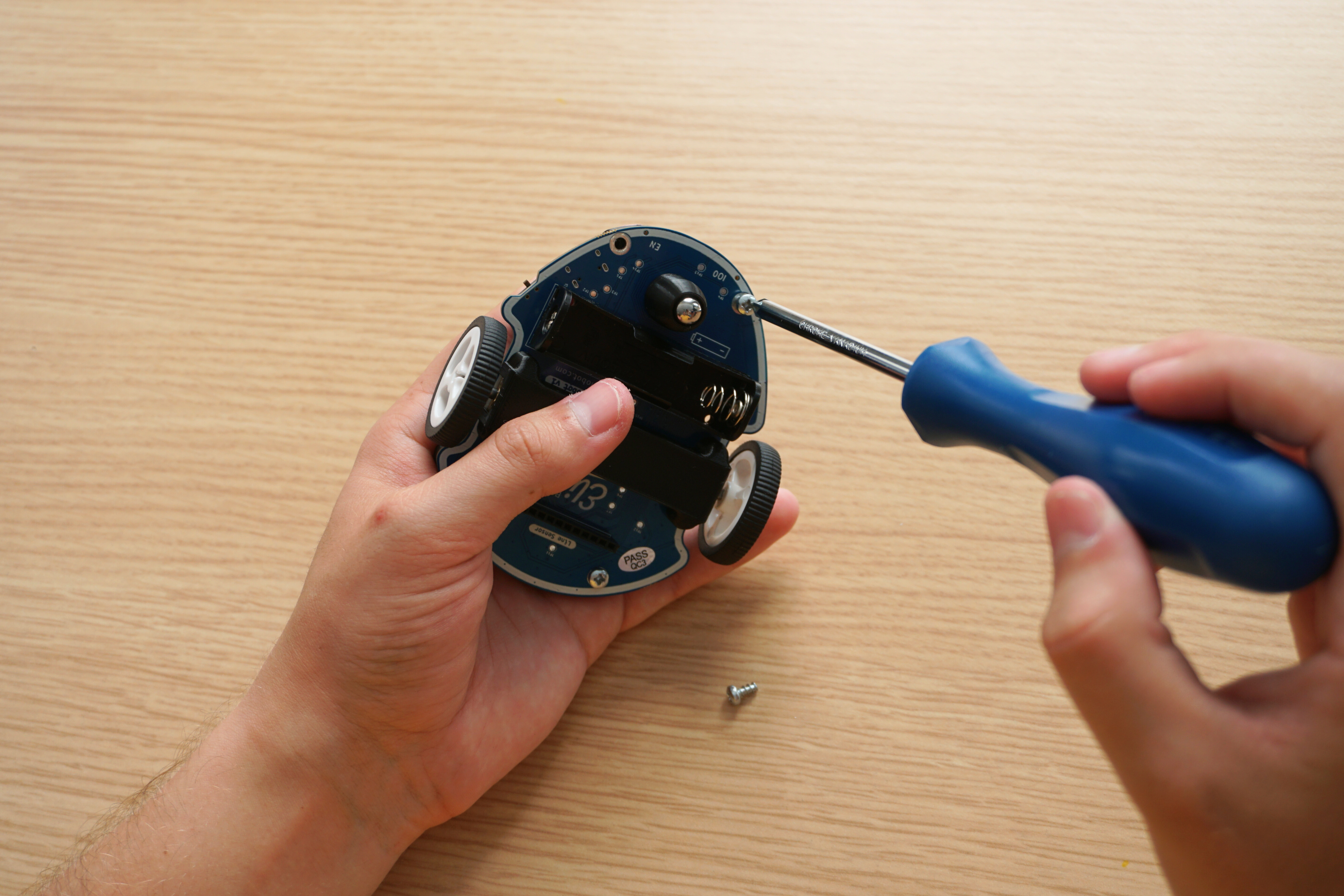

Następnie przykręć go od dołu 2 śrubami. Następnie zaczynamy ponownie od drugiego.
Krok 7: Instalowanie czujnika linii

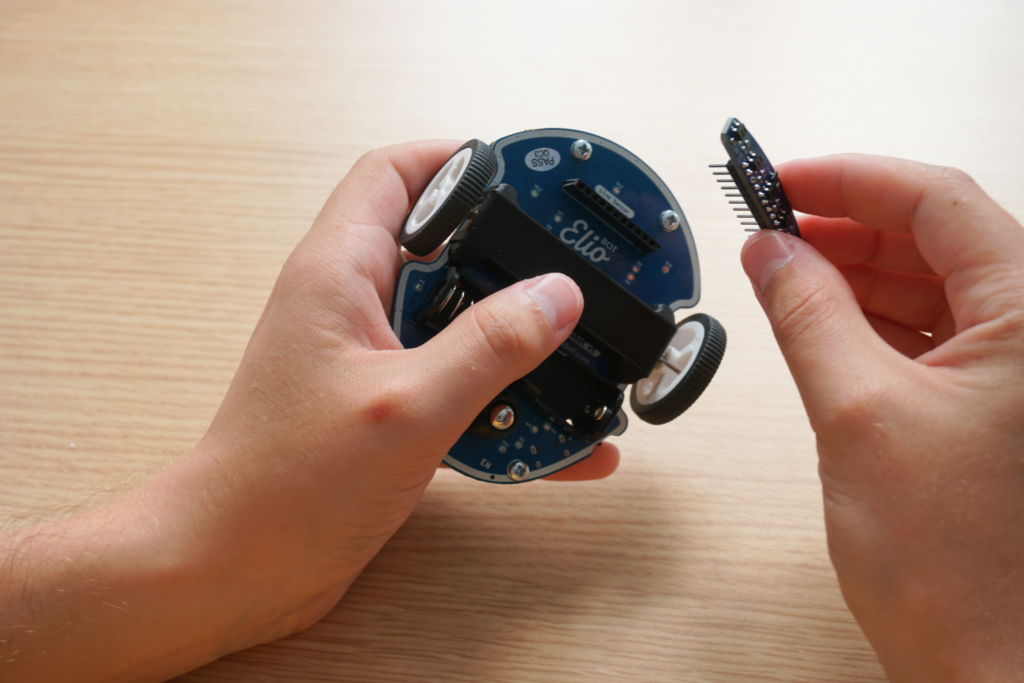

Włóż kołki czujnika do złącza pod Eliobotem, zaokrągloną częścią czujnika skierowaną do przodu.
Sprawdź, czy czujnik jest wsunięty do końca i prawidłowo ustawiony, aby działał prawidłowo.
Krok 8: Instalowanie baterii

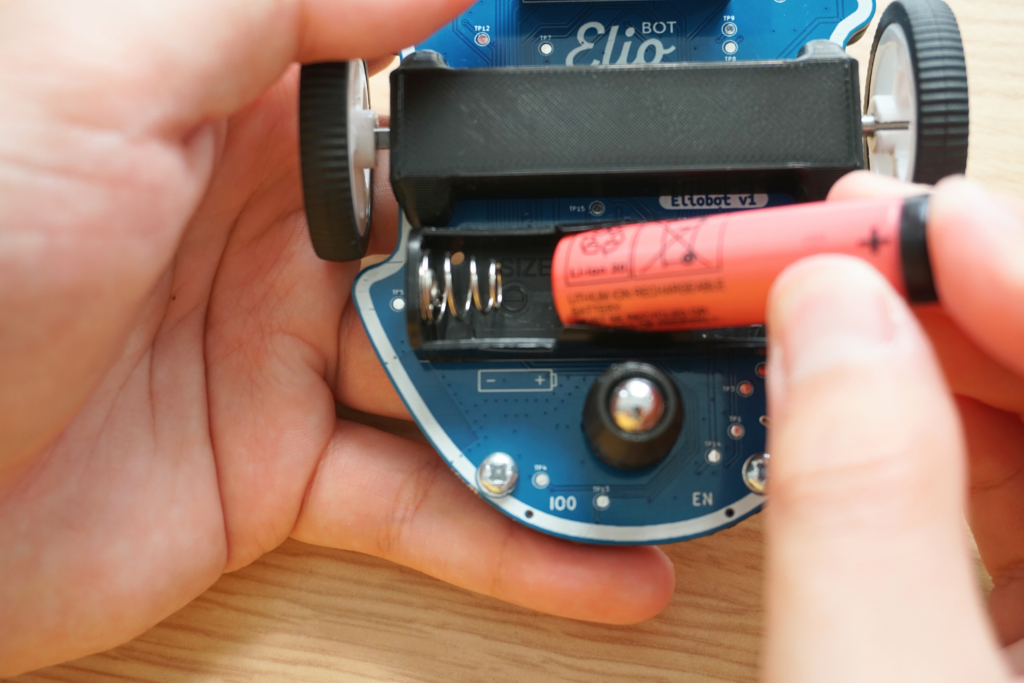

Baterię wkłada się jak zwykłą baterię, przed jej włożeniem należy sprawdzić polaryzację (+ i –).

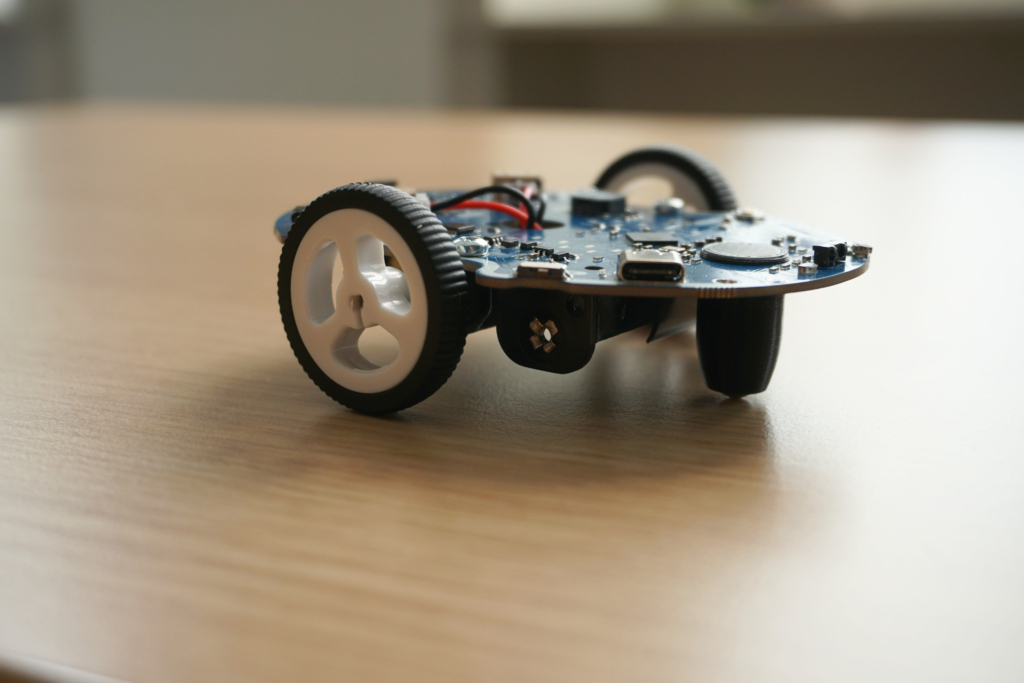

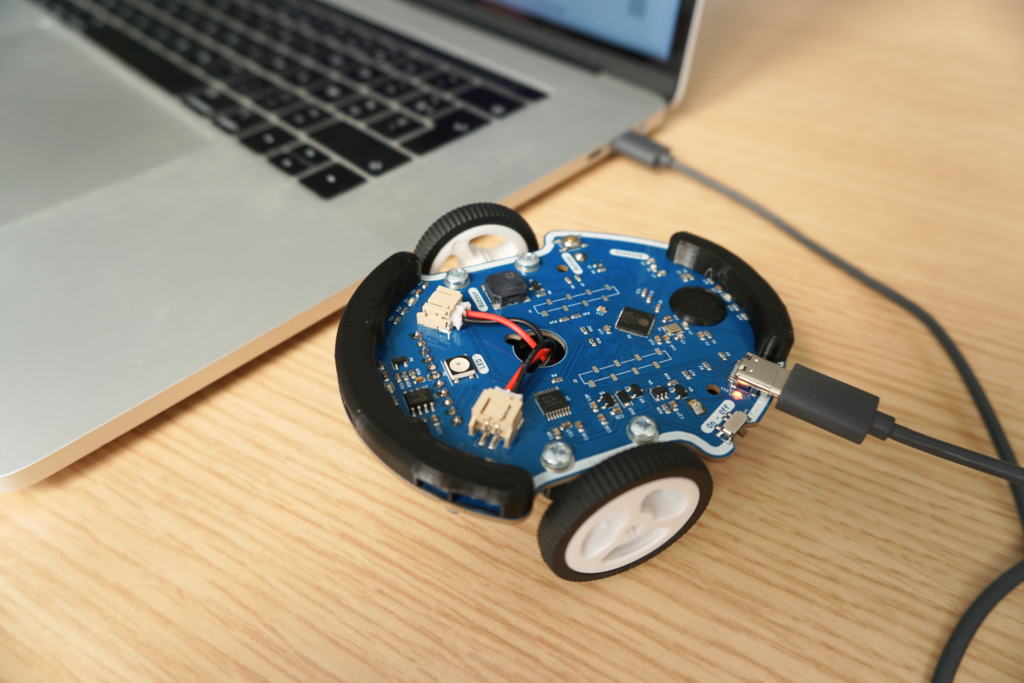

Tadamie! Oto Eliobot

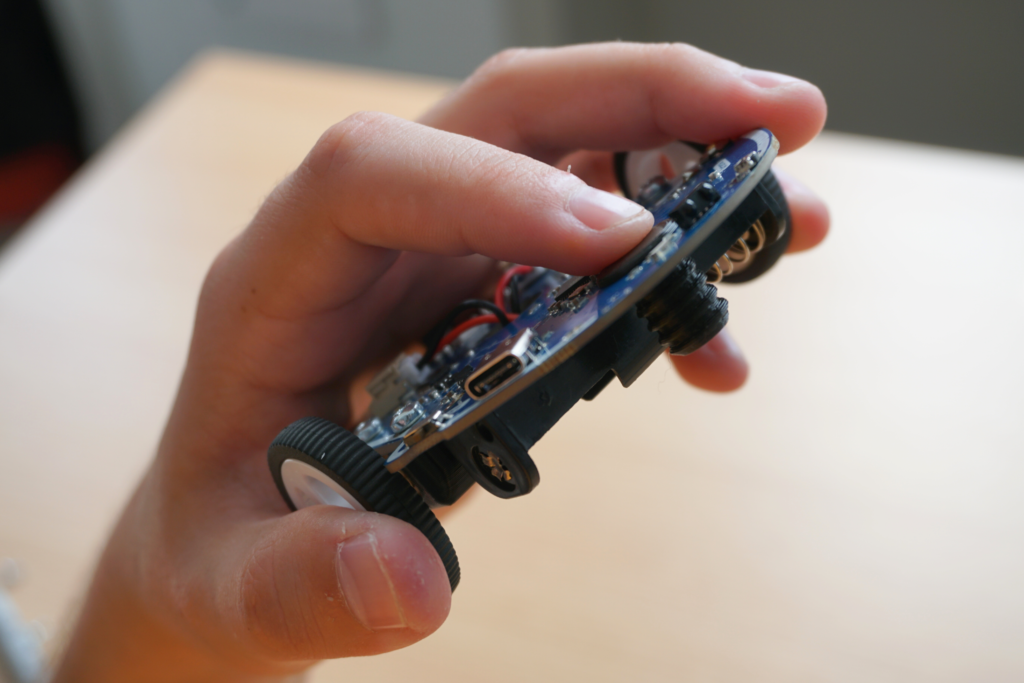

Uważaj, aby trzymać Eliobota we właściwy sposób! Przód to szersza część, a tył to węższa część.

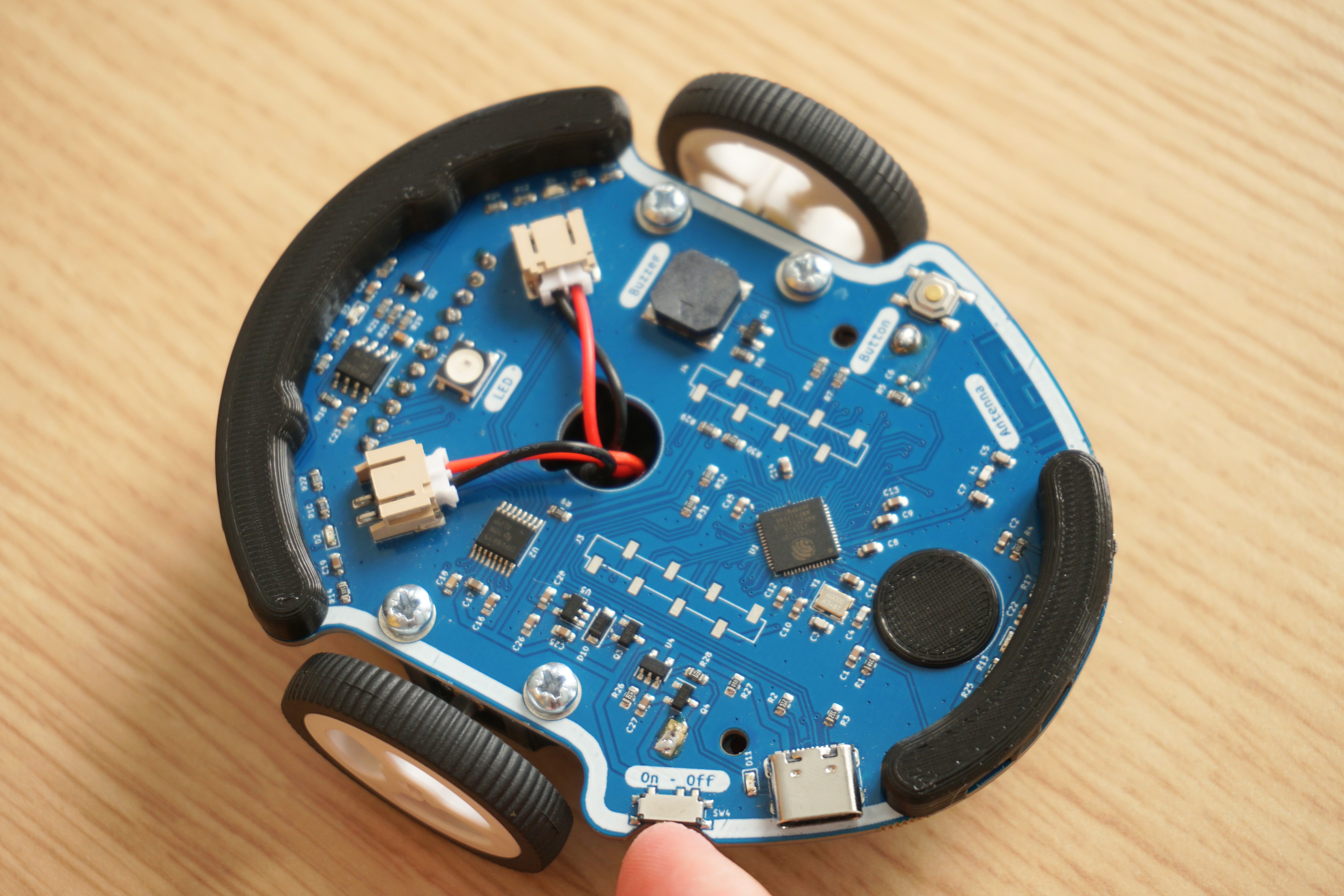

Aby go włączyć, na tylnej lewej krawędzi płytki znajduje się włącznik (tuż obok gniazda USB).
Ładowanie baterii jest jak w przypadku telefonu. Wystarczy podłączyć kabel USB Eliobot, a obok gniazda zaświeci się mała dioda LED. Kiedy się wyłączy, oznacza to, że ładowanie zostało zakończone!
Dobra robota, pomyślnie zmontowałeś i uruchomiłeś swojego Eliobota! Jesteś teraz gotowy, aby przejść do następnego kroku: programowania. Aby to zrobić przejdź do naszego tutorialu: Pierwszy program.
Rozważ podzielenie się swoimi doświadczeniami w mediach społecznościowych i na naszym serwerze Discord. Chętnie podzielimy się Twoją twórczością i wspólnie porozmawiamy.
Do zobaczenia wkrótce 🙂
