Assembler Eliobot Maker Edition
Esta guía es para el Eliobot Maker Edition, que se entrega en kit.
Introducción
Bienvenidos a la plataforma de tutoriales de Eliobot, hoy vamos a aprender a montar tu nuevo robot.
¿Estás listo? 😃
Este vídeo te muestra el montaje completo de Eliobot, y encontrarás todos los pasos paso a paso a continuación
Es posible que el vídeo ya no esté actualizado, consulte los pasos a continuación
El tutorial paso a paso:
Siguiendo este tutorial aprenderás a montar Eliobot con facilidad. Todos los pasos están detallados para ayudarle en su construcción.
Dificultad: Fácil ● ○ ○
Pasos: 6
Tiempo requerido: 15 a 20 minutos ⏱
Equipo: Un destornillador 🪛
Paso 1: Desembalar la caja

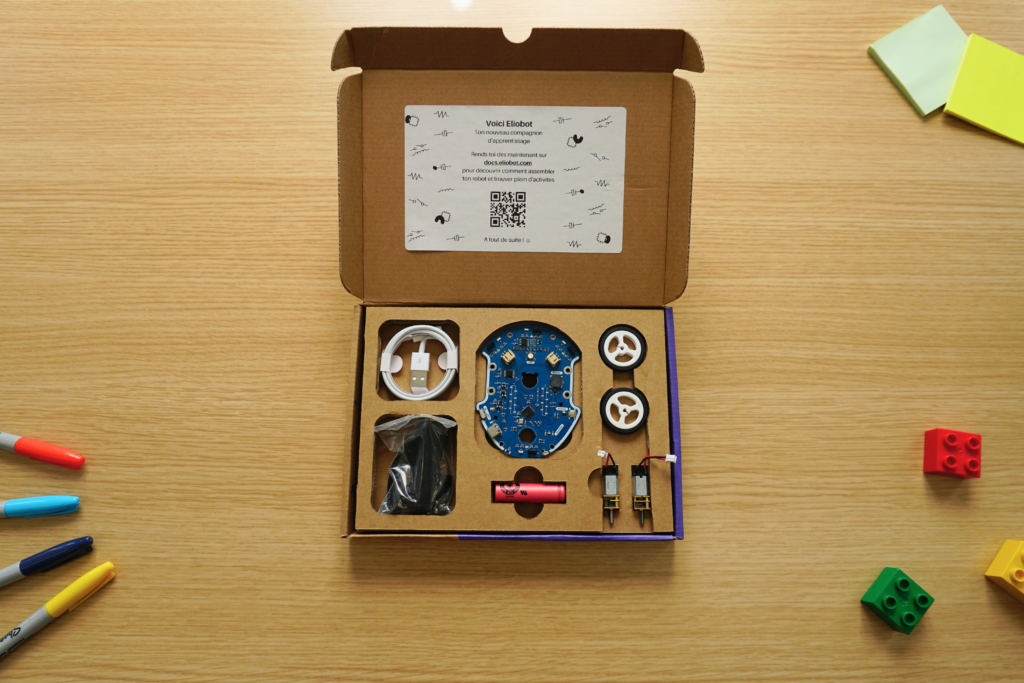

Al abrir la caja encontrarás todos los elementos que componen tu nuevo robot.
El cable USB suministrado se utilizará para la programación, así como para recargar la batería.

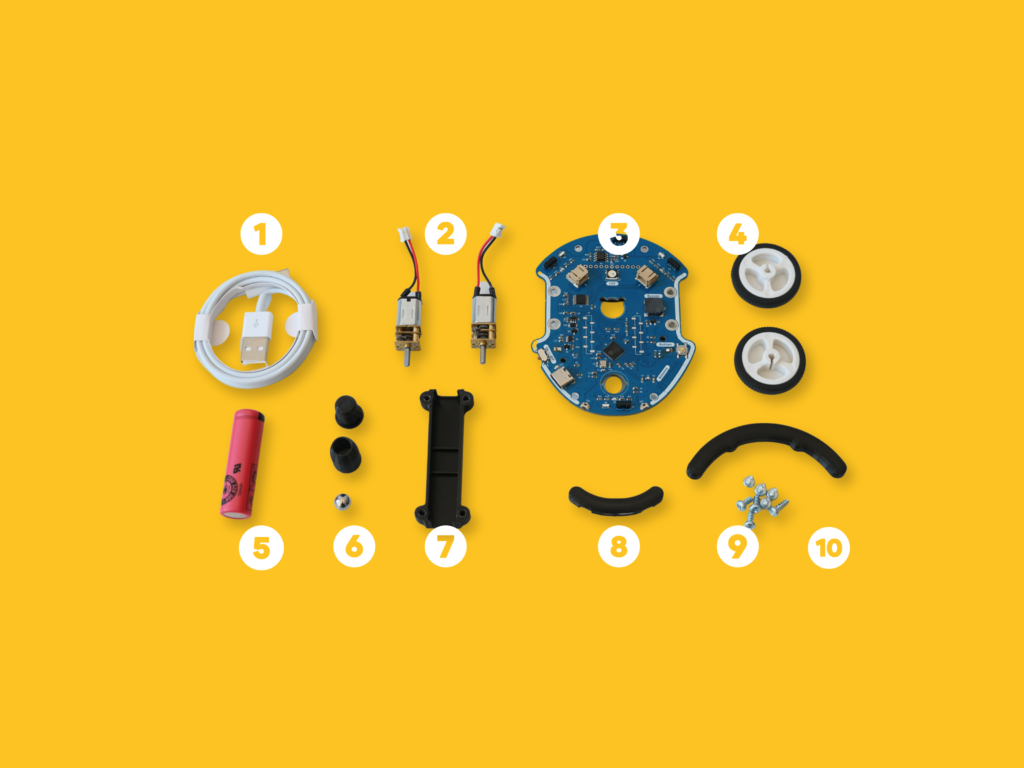

El glosario práctico antes de empezar la construcción
- Cable USB
- motores
- Tarjeta electrónica
- Ruedas
- Batería
- Rueda loca
- Soportes del motor
- Parachoques trasero
- tornillo
- Parachoques delantero
Paso 2: Montaje del motor

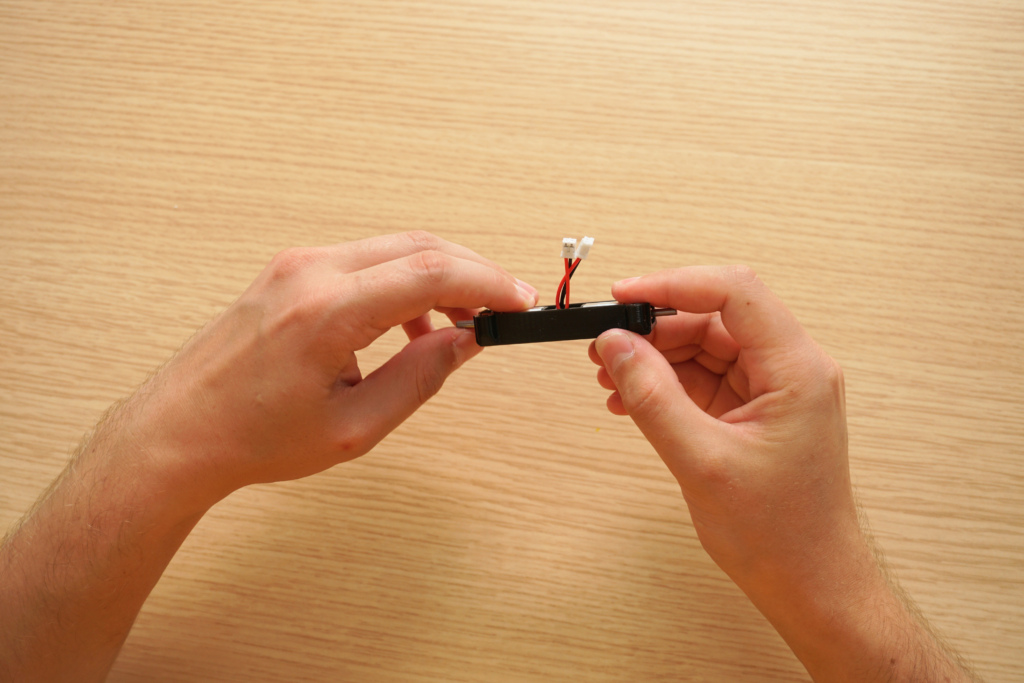

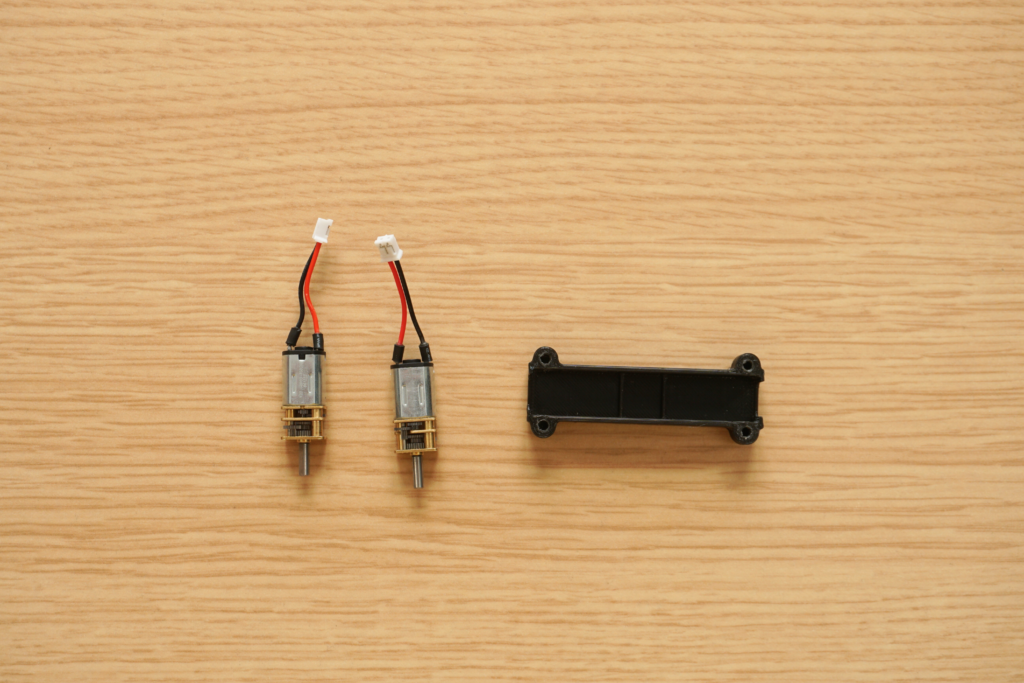

Para este paso necesitarás el soporte del motor y los motores.

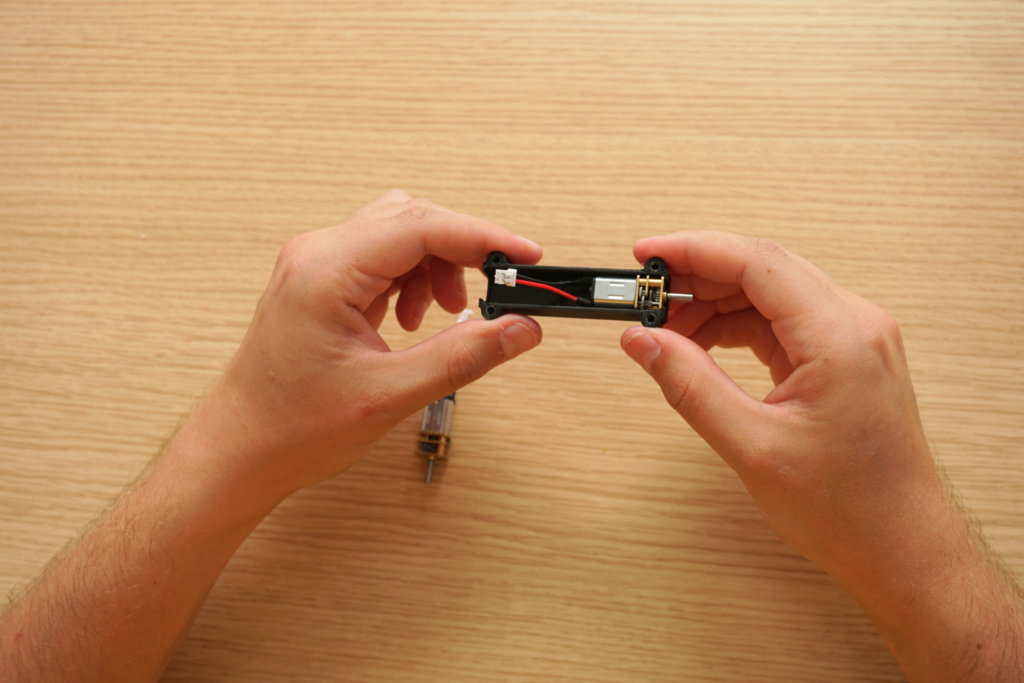

Introducir los motores en su soporte cuidando que queden bien alineados y no sobresalgan.
Paso 3: Montaje del motor – tarjeta electrónica

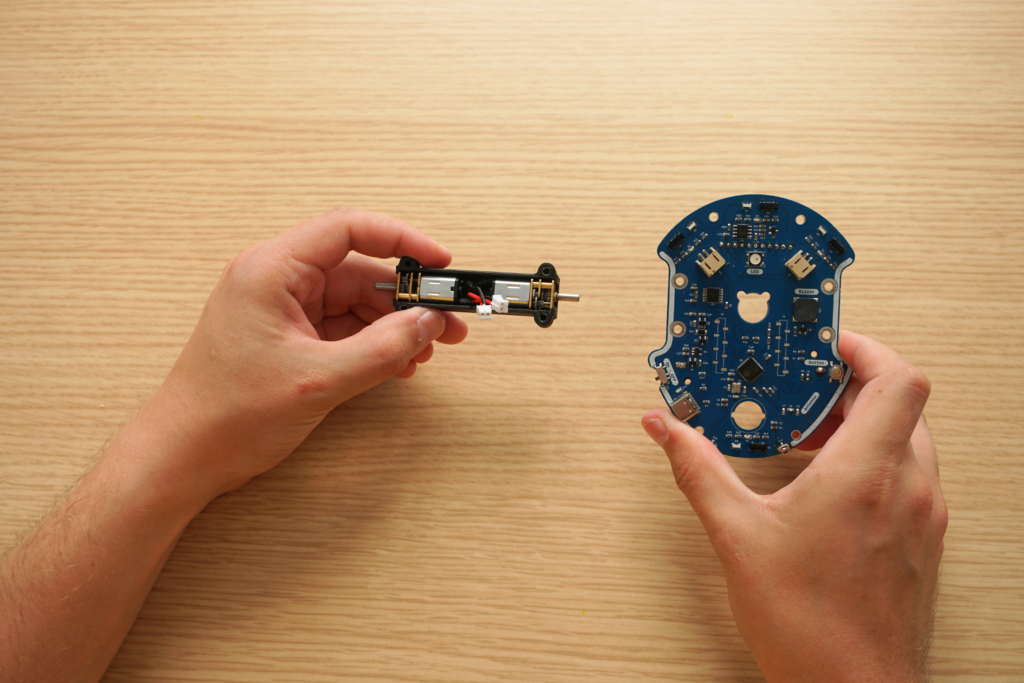

Para este paso necesitarás el soporte del motor, la tarjeta electrónica, 4 tornillos y un destornillador.

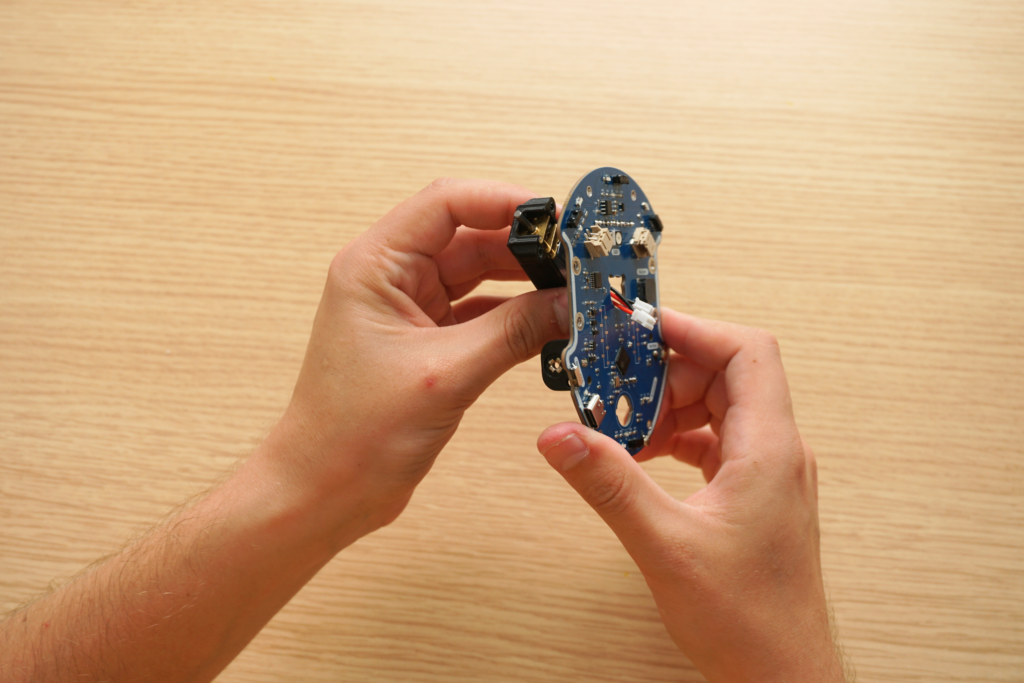

Deslice el cable del motor en la abertura de la tarjeta electrónica. Se deslizarán fácilmente.

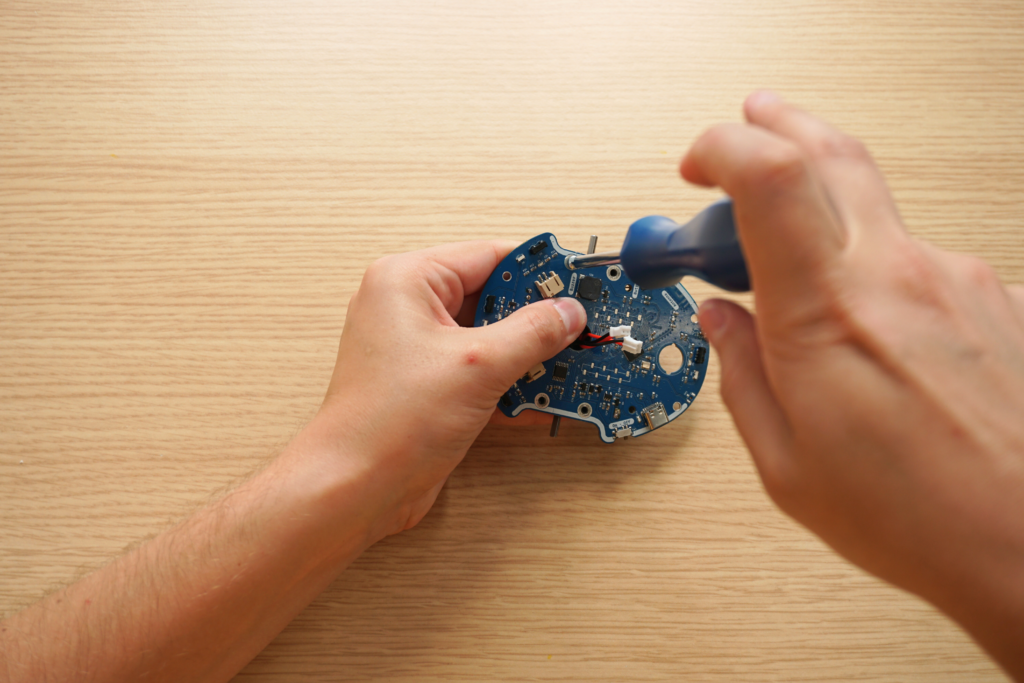

Insertar y luego atornillar los primeros 4 tornillos de la cara superior de la tarjeta electrónica. Hay 2 por lado.
Aún en la parte superior de Eliobot, conecta los cables del motor al tablero.
Tenga cuidado de conectar el motor derecho al conector derecho y el izquierdo al conector izquierdo. Si los cables están invertidos, Eliobot se moverá hacia atrás en lugar de hacia adelante y girará en la dirección opuesta.
Paso 4: Ruedas – Montaje de la tarjeta electrónica

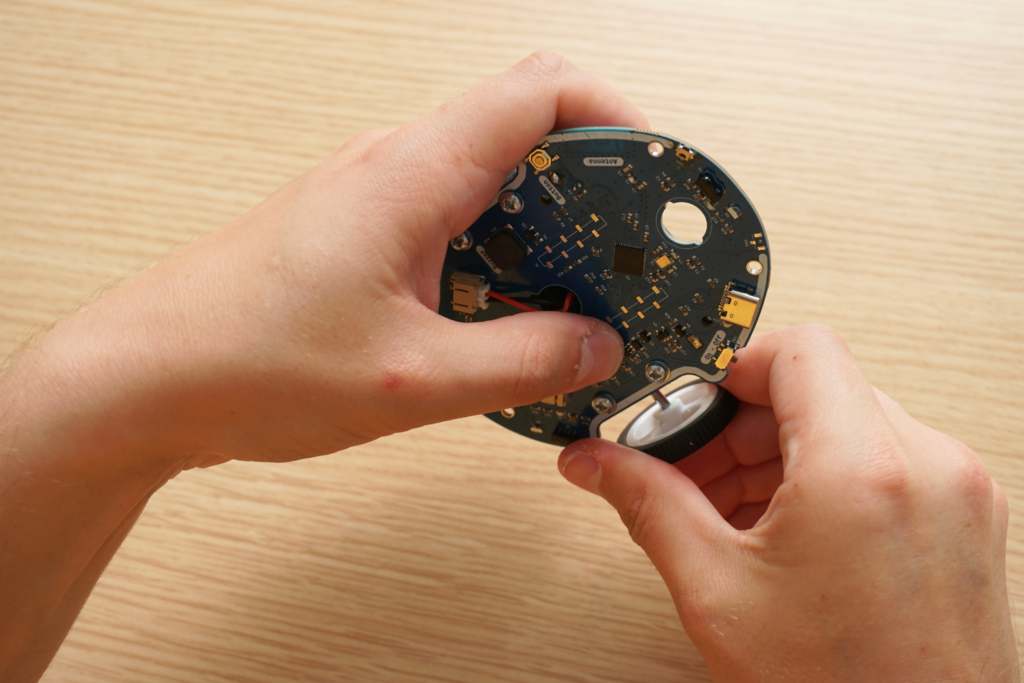

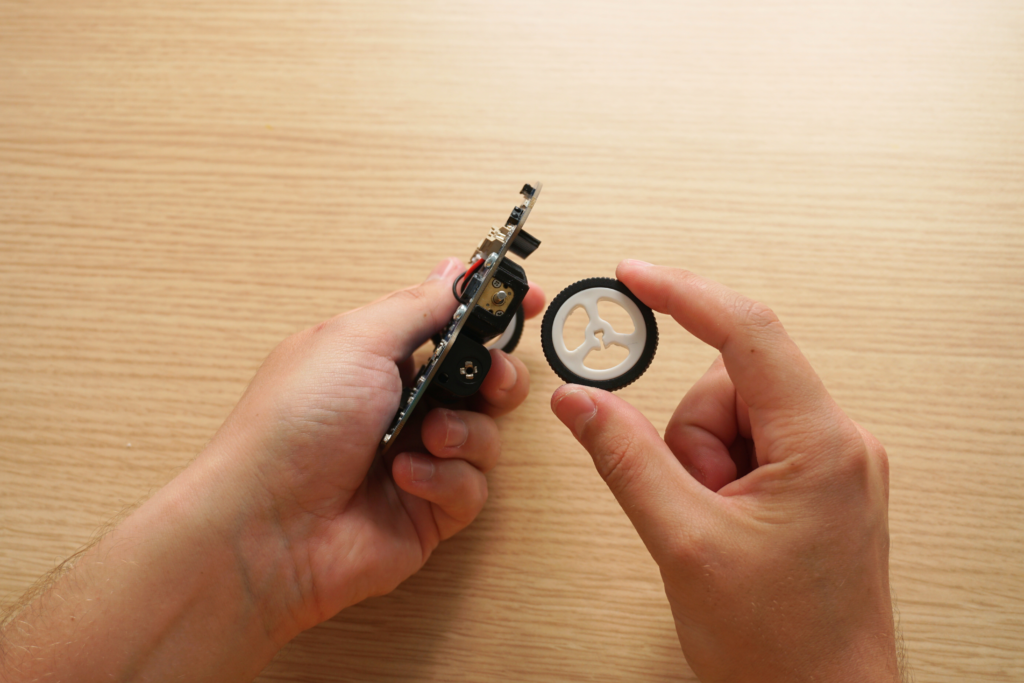

Hay una parte plana en el eje del motor que debe alinearse con la parte recta en el centro de la rueda.

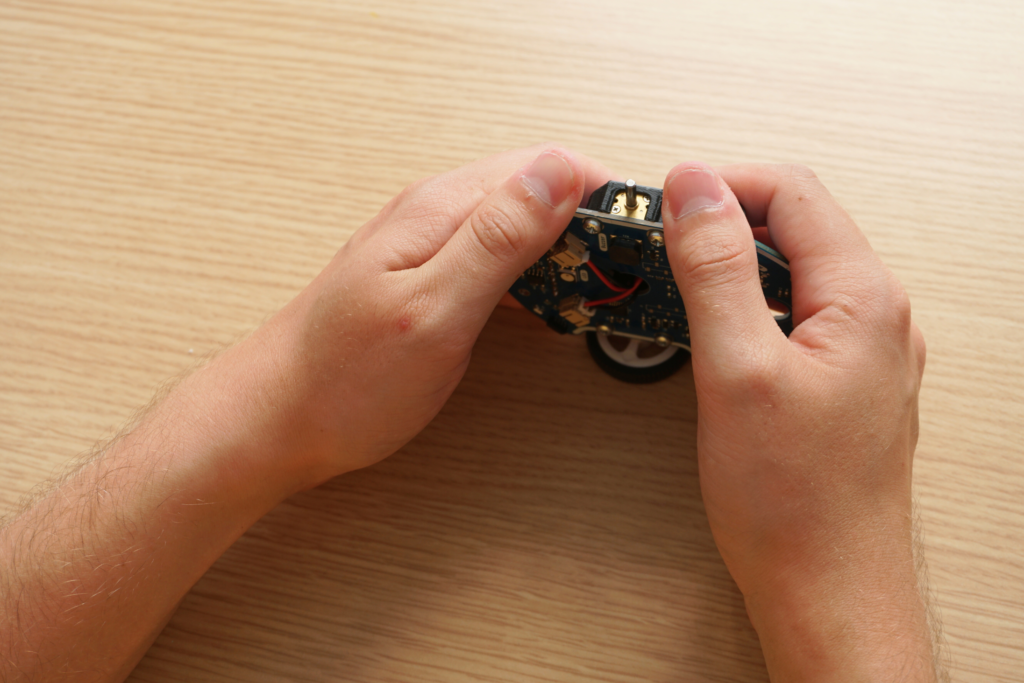

Coloque la rueda plana sobre la mesa (la superficie curva hacia arriba) e inserte el eje del motor en el centro de la rueda.
Compruebe que el eje del motor esté correctamente insertado hasta el fondo en la rueda.
Paso 5: Montaje de la rueda tensora – Tarjeta electrónica

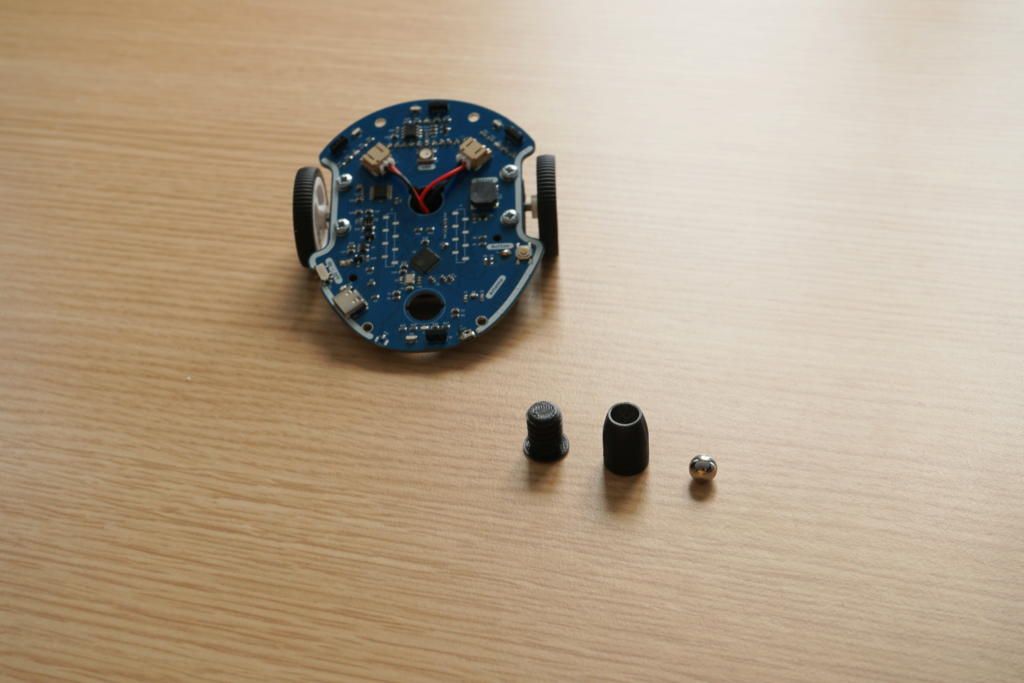

La rueda loca se compone de 2 piezas que se atornillan entre sí y una pequeña bola de acero.
Inserte completamente la parte superior en el orificio en la parte posterior de la placa electrónica. Para facilitar el atornillado, el tornillo debe encajar en las 2 pequeñas muescas ubicadas a cada lado del orificio.
Luego puedes colocar la bola en la parte inferior de la rueda guía y luego atornillarla debajo de la tarjeta, en el tornillo que acabas de insertar.

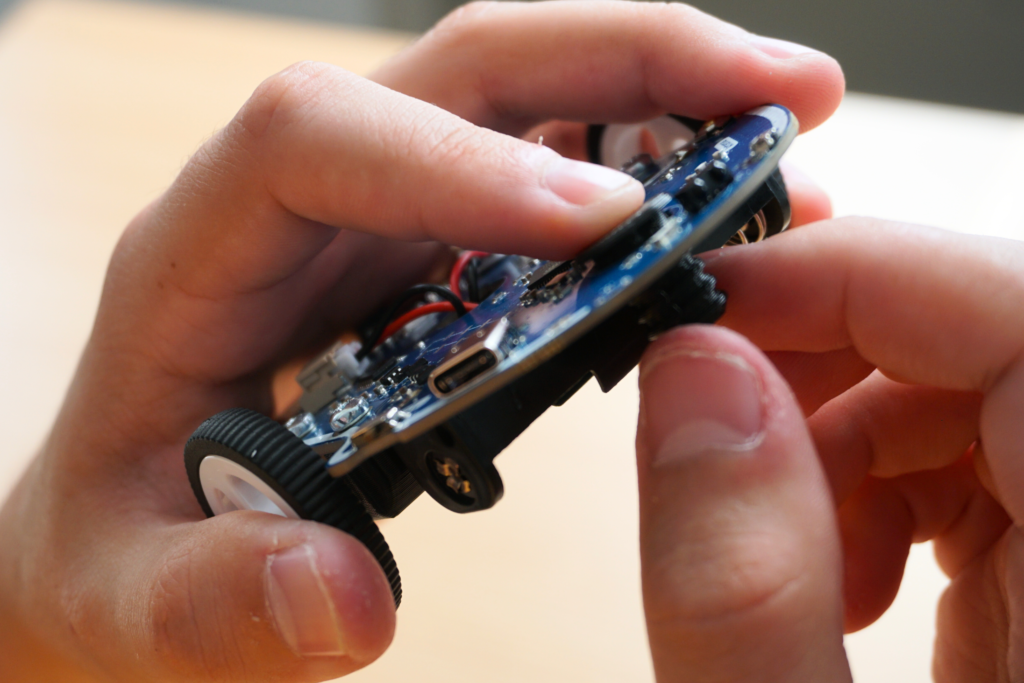

Para comprobar que el tornillo esté insertado correctamente, puede mirar desde un lado para asegurarse de que esté plano contra la tarjeta.

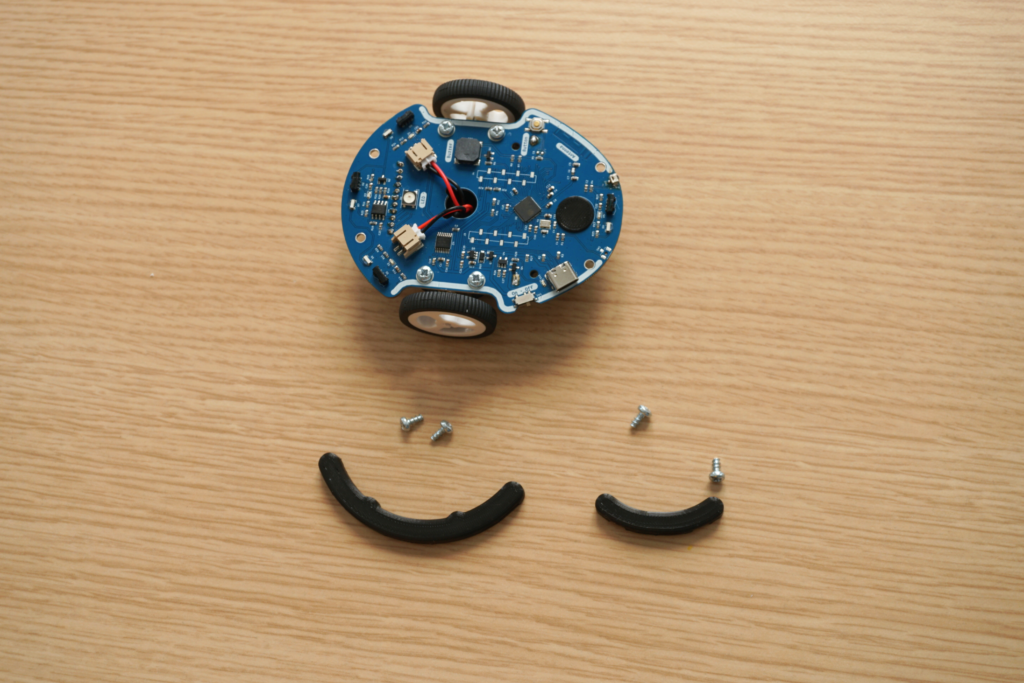

Paso 6: Instalación de los parachoques
Para proteger a tu nuevo compañero y garantizar que funcione correctamente durante el mayor tiempo posible, viene con dos parachoques, uno grande en la parte delantera y otro más pequeño en la parte trasera.
Para ensamblarlos, simplemente coloque un parachoques encima del robot en el borde de la tarjeta.

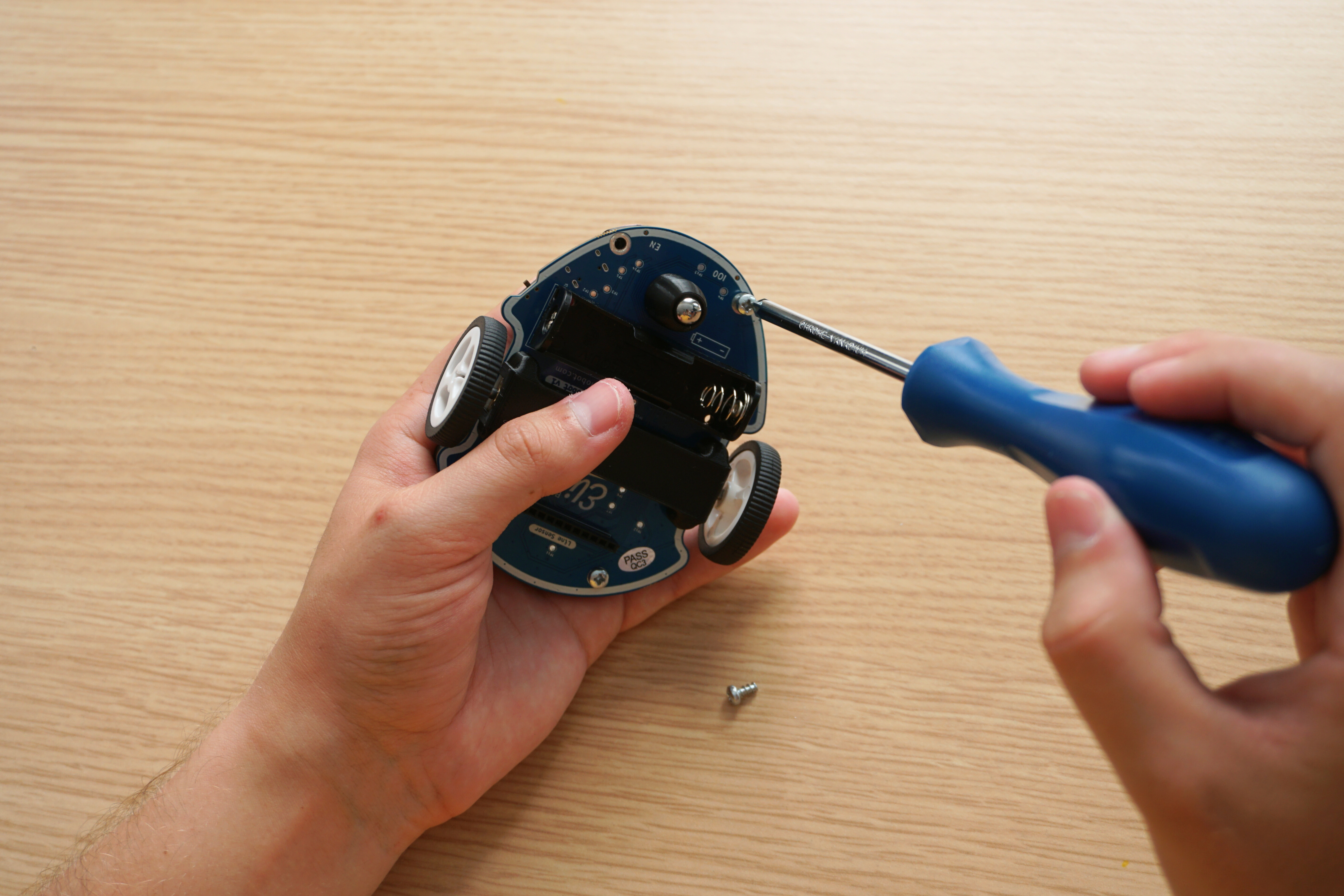

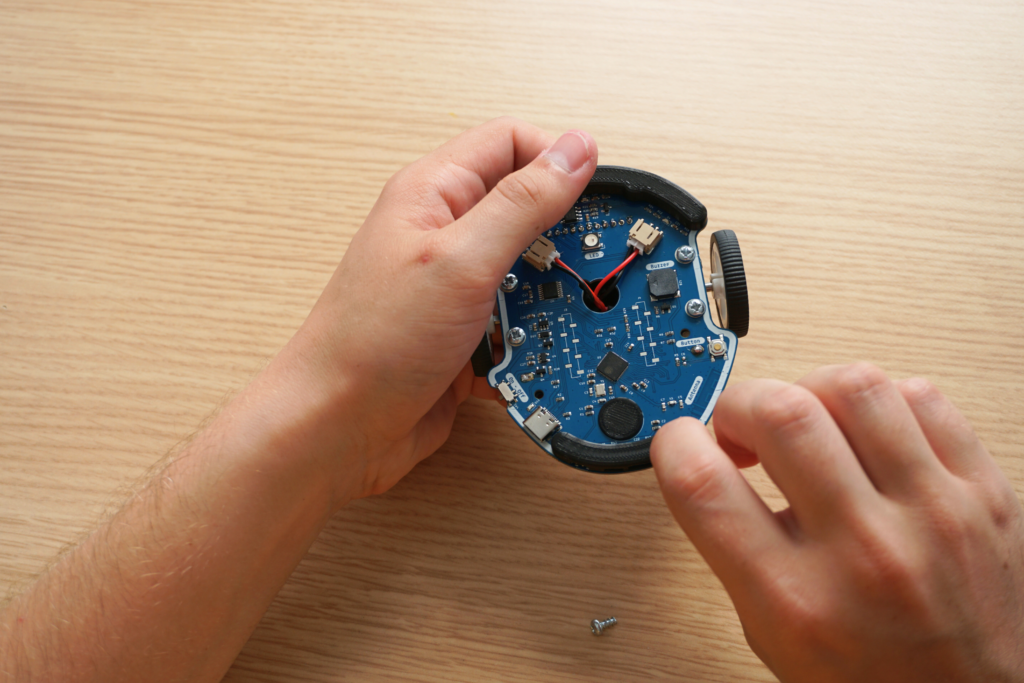

Luego atorníllelo desde abajo con 2 tornillos. Luego comenzamos de nuevo con el segundo.
Paso 7: Instalación del sensor de línea

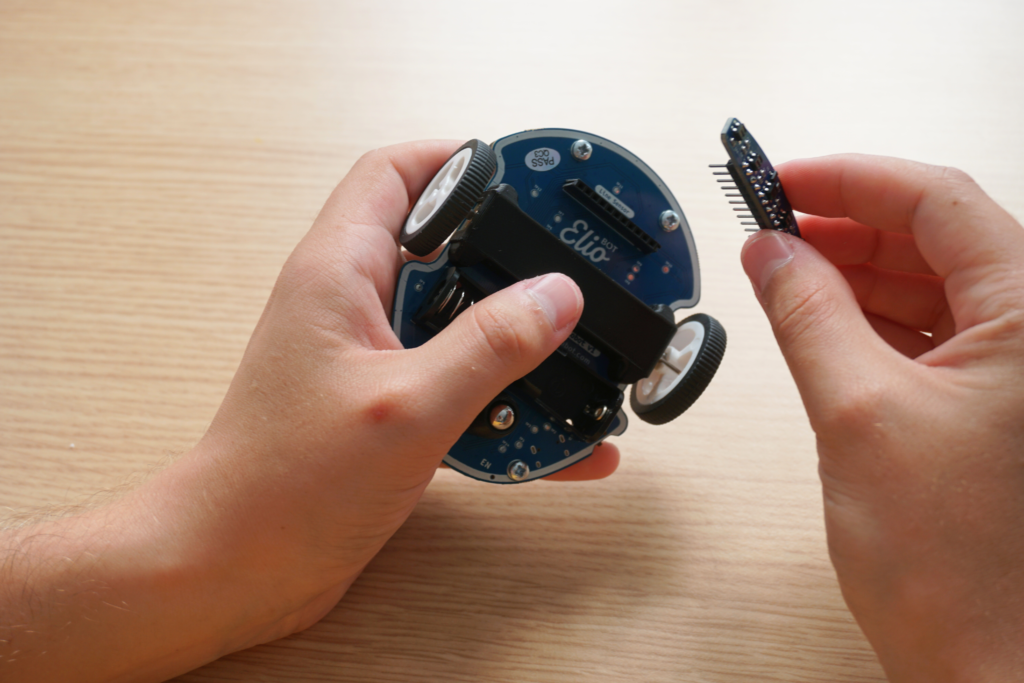

Inserte las clavijas del sensor en el conector debajo de Eliobot, con la parte redondeada del sensor hacia adelante.

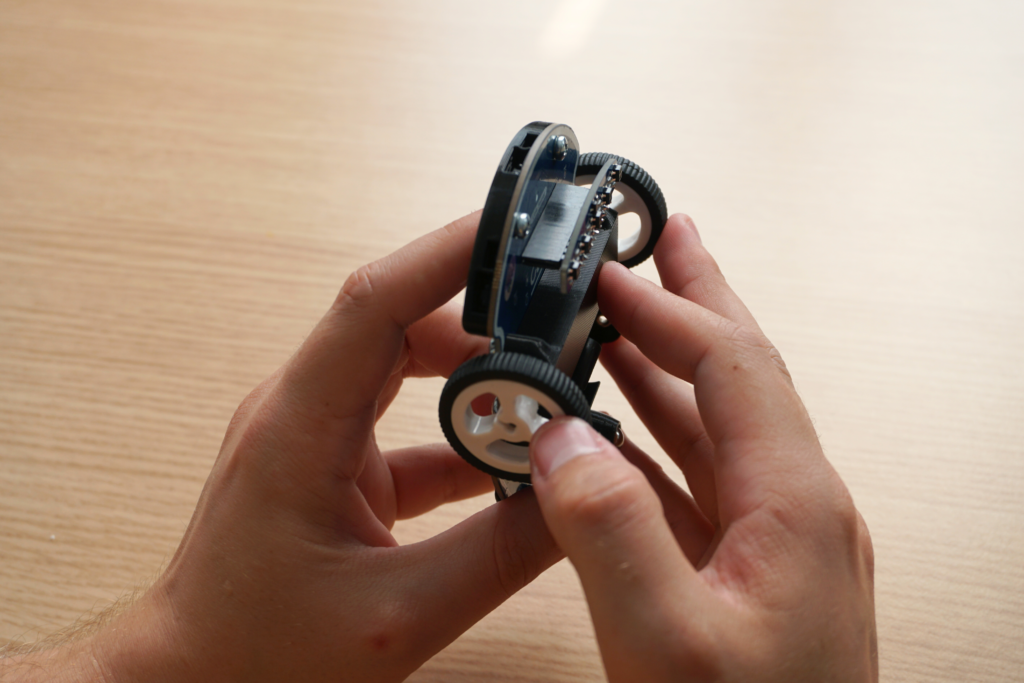

Verifique que el sensor esté completamente insertado y alineado correctamente para que funcione correctamente.
Paso 8: Instalación de la batería

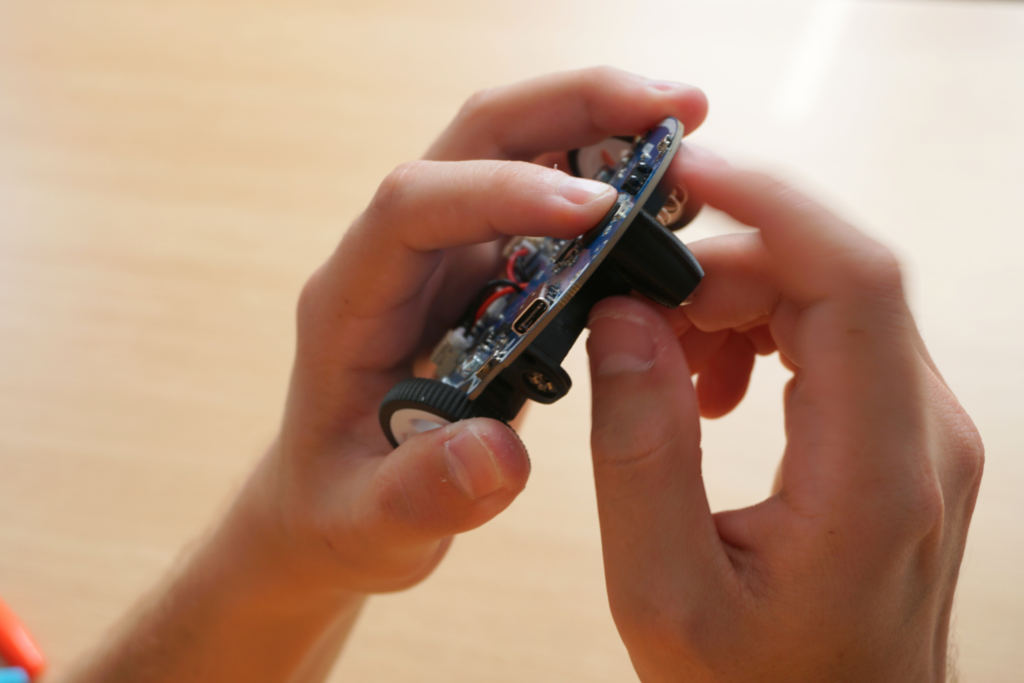

La batería se inserta como una batería convencional, verifique la polaridad (+ y –) antes de colocarla.

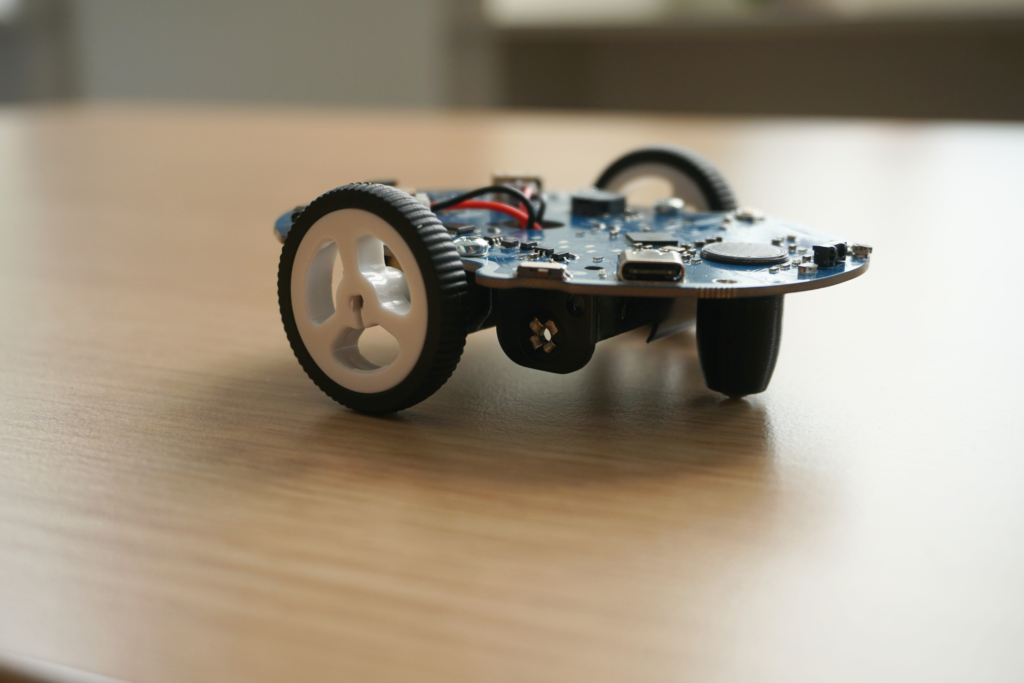

##¡Tadam! Aquí está Eliobot.

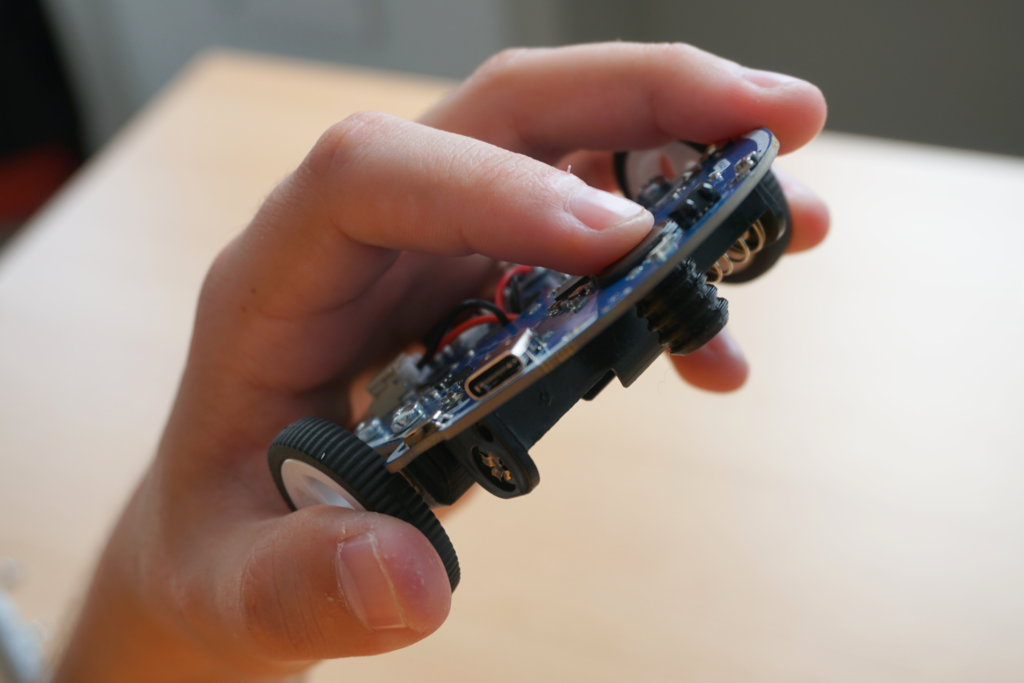

¡Ten cuidado de sostener a Eliobot de la manera correcta! La parte delantera es la parte más ancha y la trasera es la parte más estrecha.

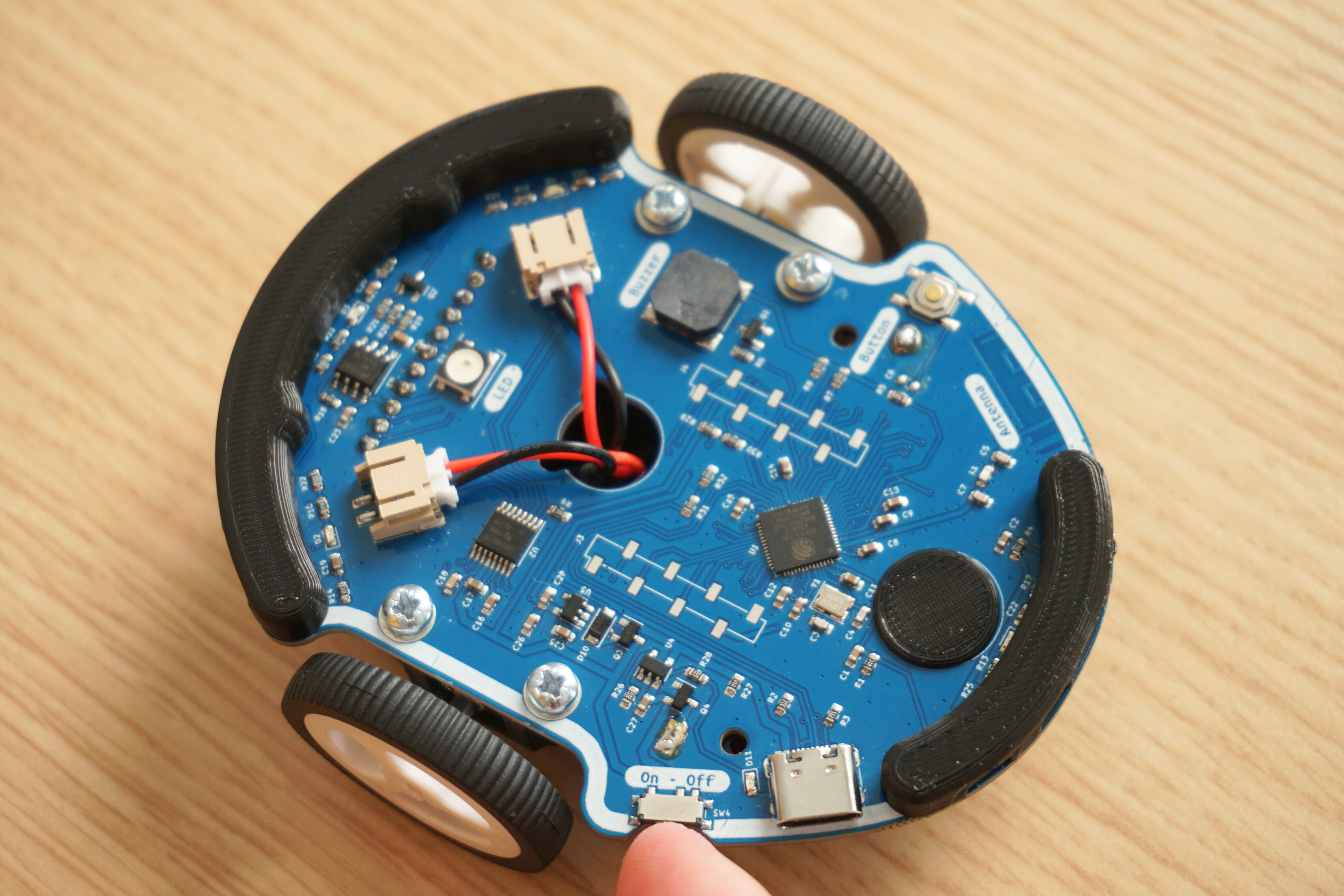

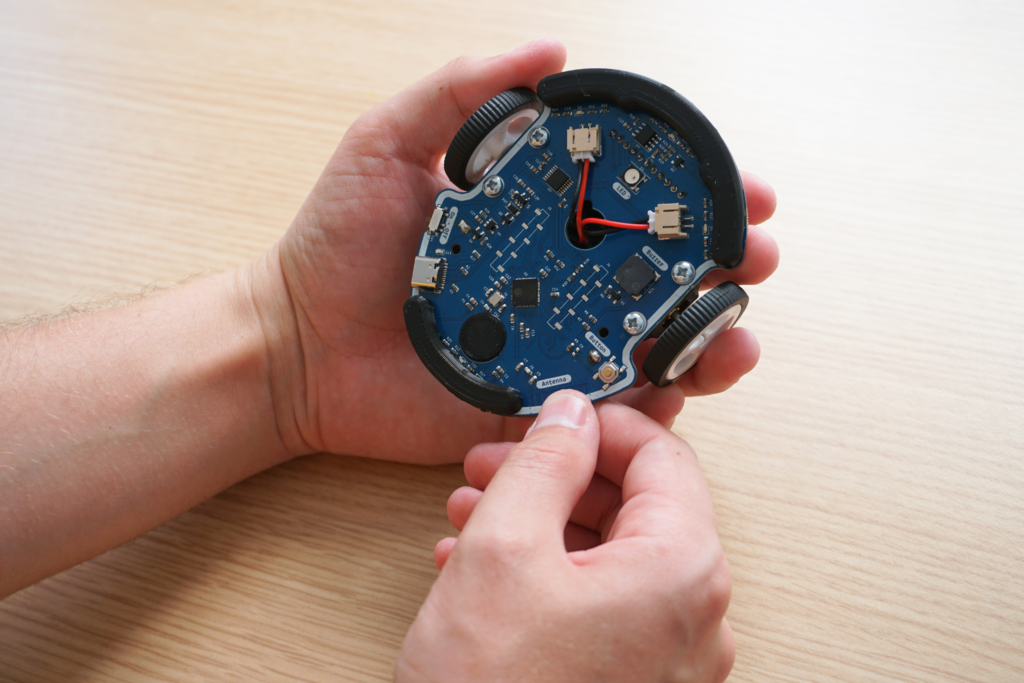

Para encenderlo, hay un interruptor en el borde trasero izquierdo de la placa (justo al lado de la toma USB).

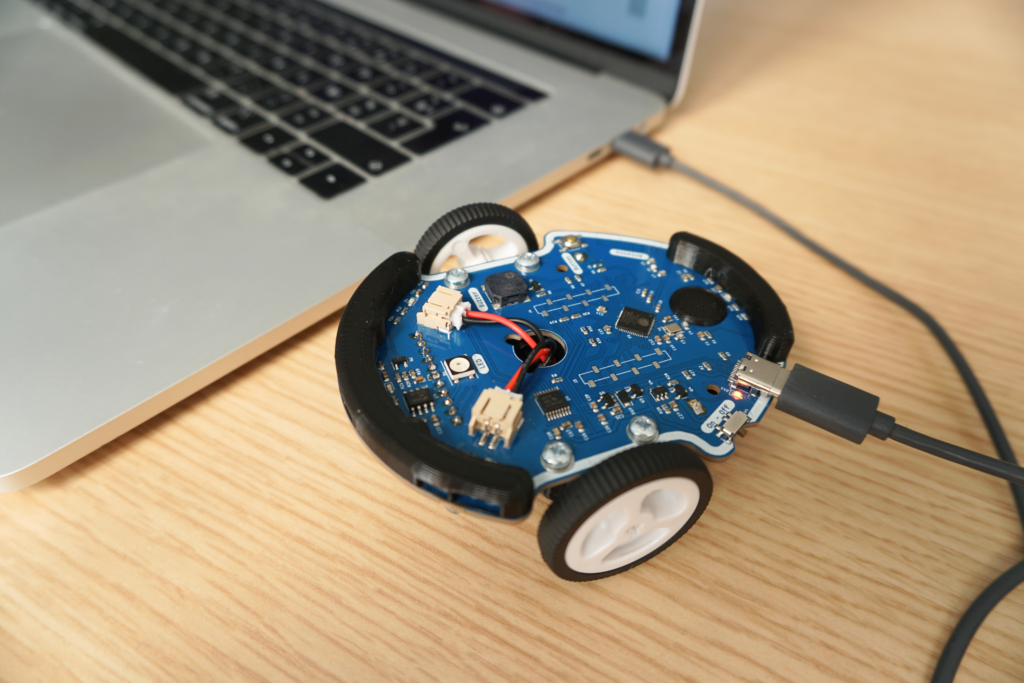

Para cargar la batería es como con un teléfono. Simplemente conecte el cable USB del Eliobot y verá una pequeña luz LED junto al enchufe. ¡Cuando se apaga significa que ha terminado de cargarse!
¡Bien hecho, has ensamblado y encendido exitosamente tu Eliobot! Ahora está listo para pasar al siguiente paso: la programación. Para ello, accede a nuestro siguiente tutorial: Primer programa.
Considere compartir su experiencia en las redes sociales y en nuestro servidor de Discord. Estaremos encantados de compartir sus creaciones y discutirlas juntos.
Nos vemos pronto 🙂
