Assembler Eliobot
Einführung
Willkommen auf der Eliobot-Tutorial-Plattform. Heute lernen wir, wie Sie Ihren neuen Roboter zusammenbauen.
Sind Sie bereit? 😃
Dieses Video zeigt Ihnen den gesamten Zusammenbau von Eliobot, alle Schritte finden Sie weiter unten Schritt für Schritt
Das Video ist möglicherweise nicht mehr aktuell. Überprüfen Sie die folgenden Schritte
Die Schritt-für-Schritt-Anleitung:
Wenn Sie diesem Tutorial folgen, erfahren Sie, wie Sie Eliobot ganz einfach zusammenbauen. Alle Schritte werden detailliert beschrieben, um Sie bei der Konstruktion zu unterstützen.
Schwierigkeit: Leicht ● ○ ○
Schritte: 6
Zeitaufwand: 15 bis 20 Minuten ⏱
Ausrüstung: Ein Schraubenzieher 🪛
Schritt 1: Auspacken des Kartons

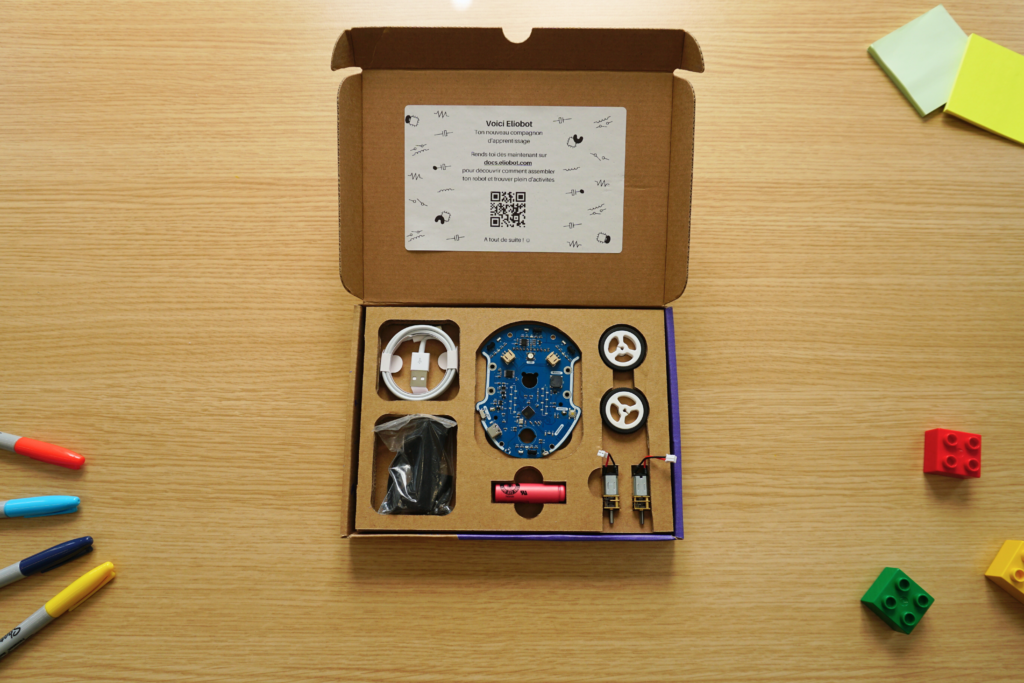

Wenn Sie die Box öffnen, finden Sie alle Elemente, aus denen Ihr neuer Roboter besteht.
Das mitgelieferte USB-Kabel dient zur Programmierung sowie zum Aufladen des Akkus.

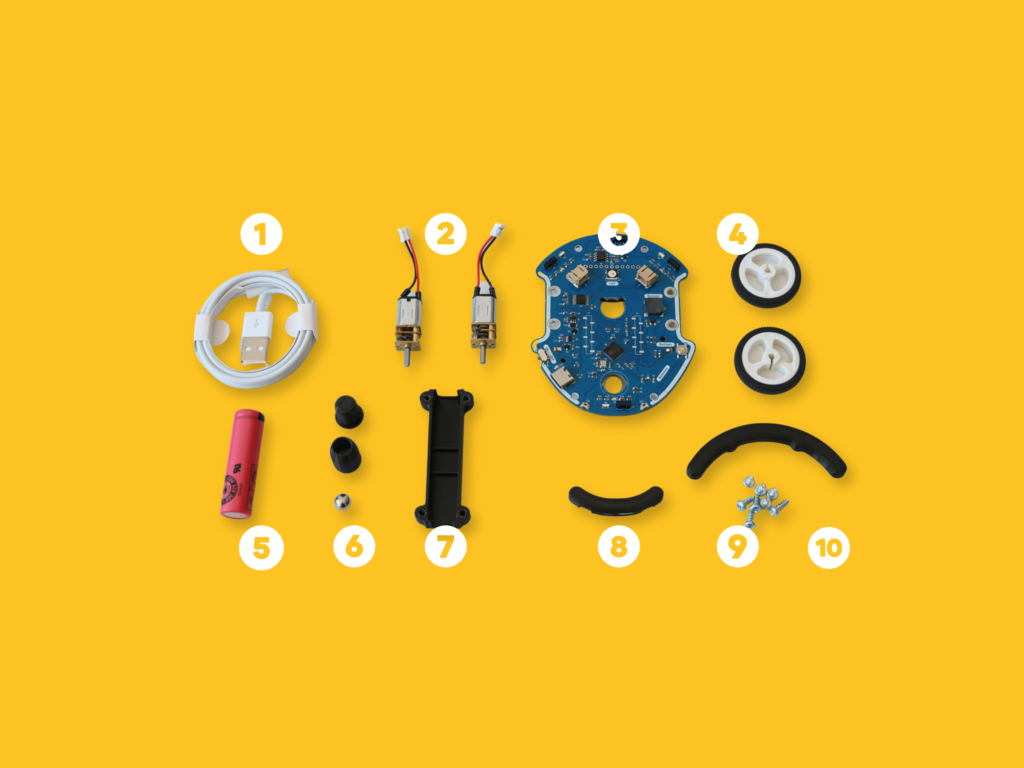

Das praktische Glossar vor Baubeginn
- USB-Kabel
- Motoren
- Elektronische Karte
- Räder
- Batterie
- Leitrad
- Motorlager
- Hintere Stoßstange
- Schrauben
- Vordere Stoßstange

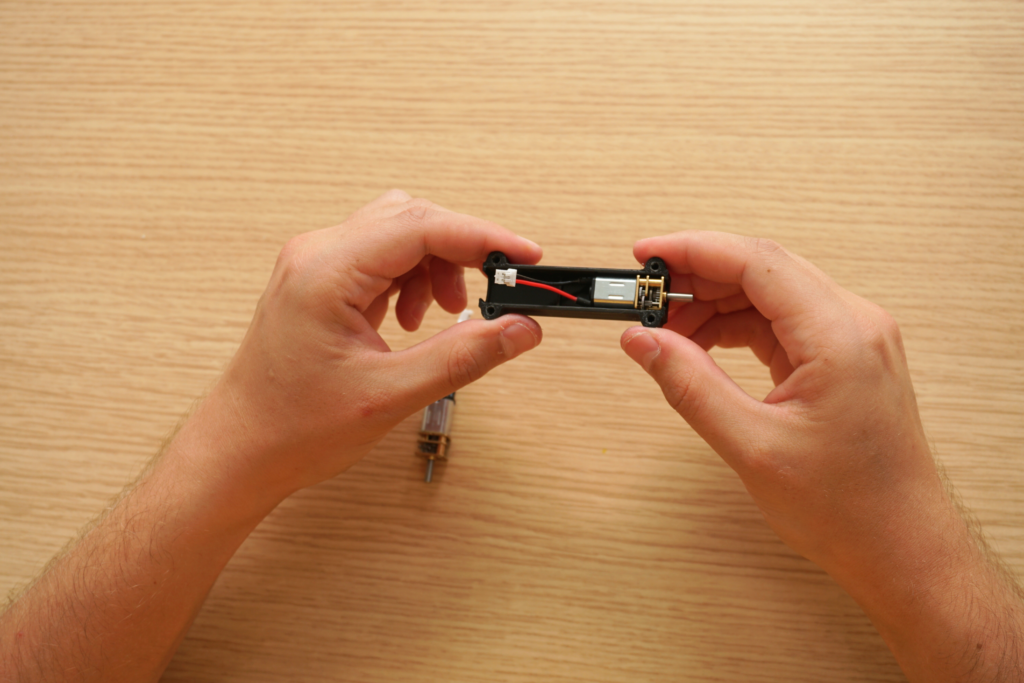

Schritt 2: Motormontage

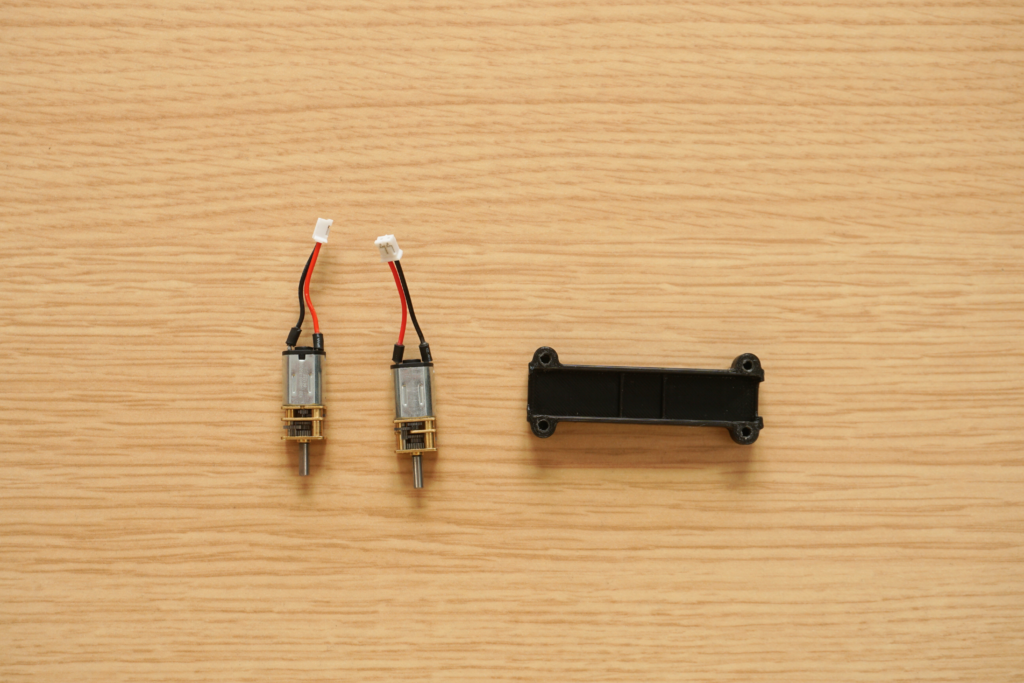

Für diesen Schritt benötigen Sie die Motorhalterung und die Motoren.

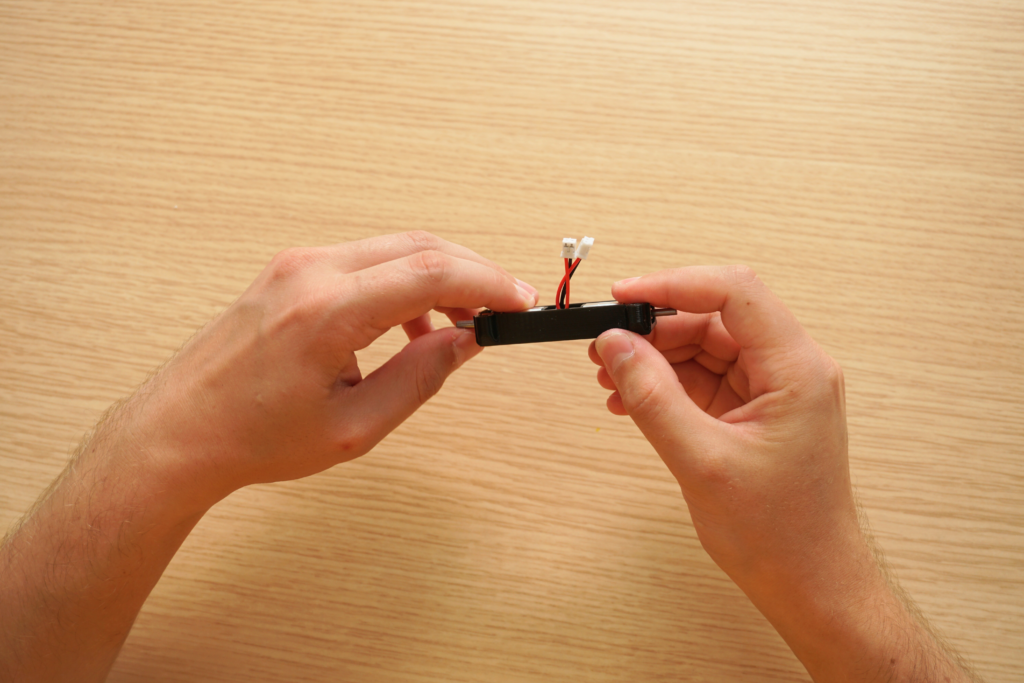

Setzen Sie die Motoren in ihre Halterung ein und achten Sie darauf, dass sie gut ausgerichtet sind und nicht hervorstehen.

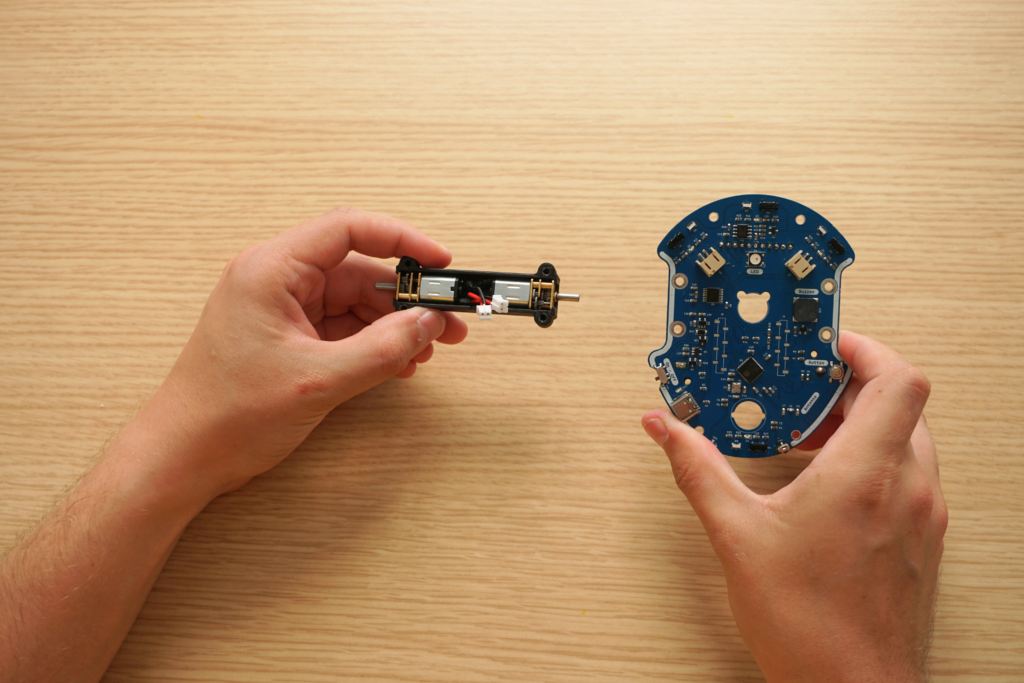

Schritt 3: Motormontage – Elektronikkarte
Für diesen Schritt benötigen Sie die Motorhalterung, die Elektronikkarte, 4 Schrauben und einen Schraubendreher.

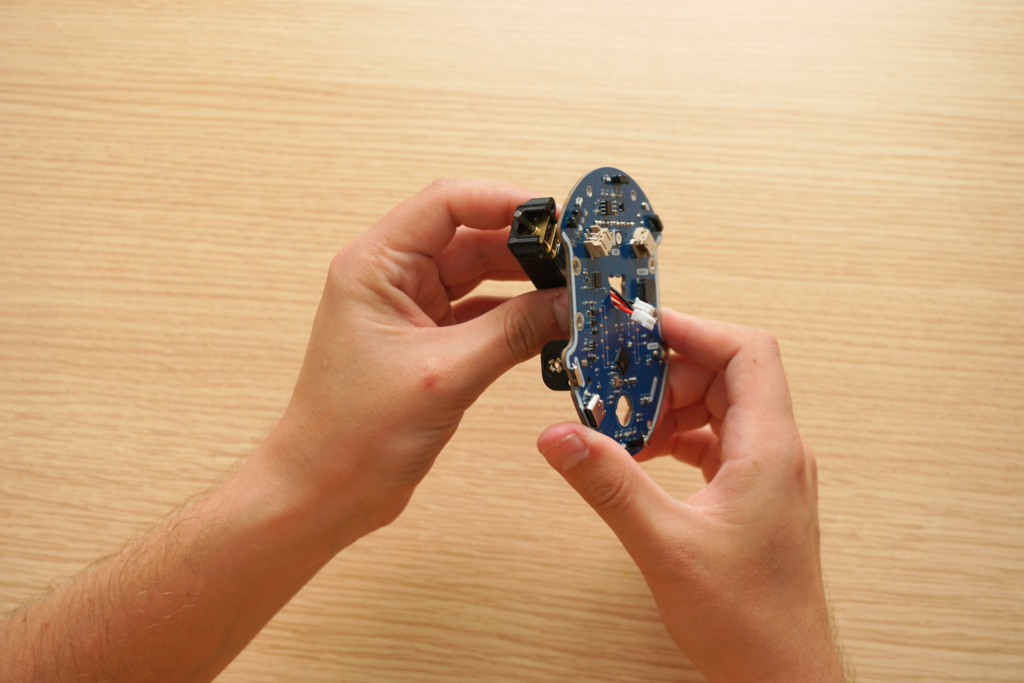

Schieben Sie das Motorkabel in die Öffnung auf der Elektronikkarte. Sie lassen sich leicht hineinschieben.
Setzen Sie die ersten 4 Schrauben von der Oberseite der Elektronikkarte ein und schrauben Sie sie fest. Es gibt 2 pro Seite.
Verbinden Sie die Motorkabel immer noch auf der Oberseite des Eliobot mit der Platine.
Achten Sie darauf, den rechten Motor an den rechten Anschluss anzuschließen und den linken an den linken. Wenn die Kabel vertauscht sind, bewegt sich Eliobot dann rückwärts statt vorwärts und dreht sich in die entgegengesetzte Richtung.

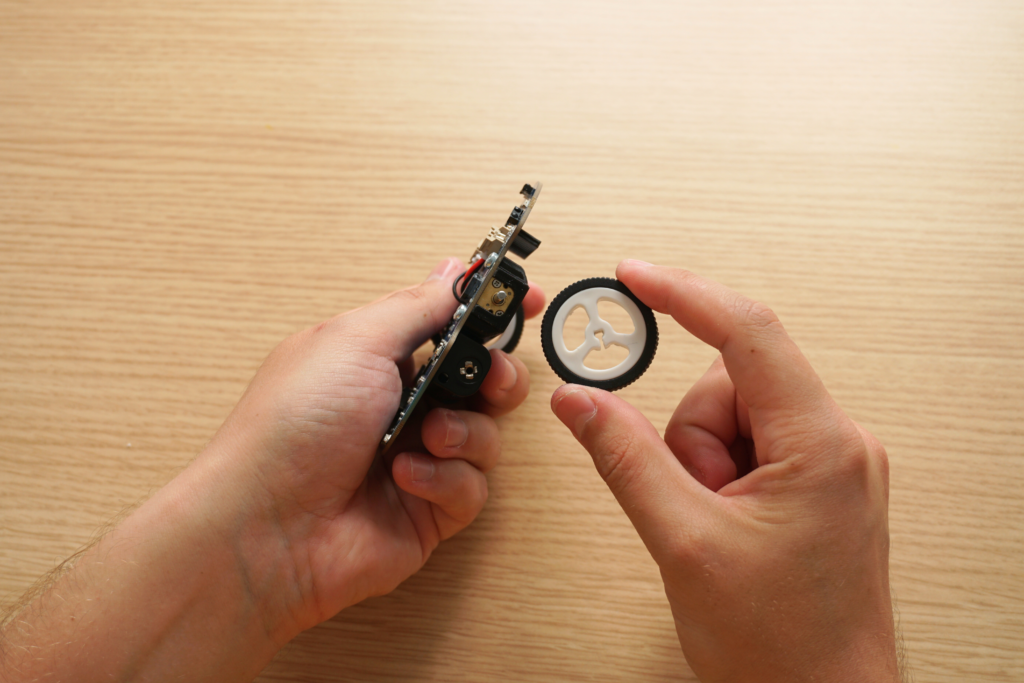

Schritt 4: Räder – Zusammenbau der elektronischen Karte

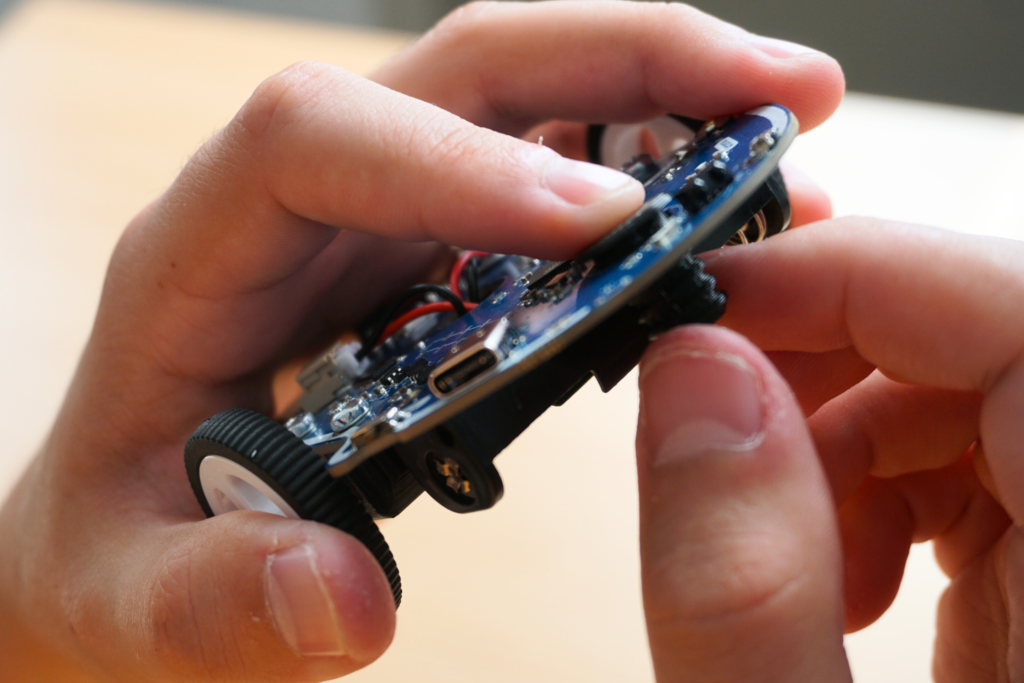

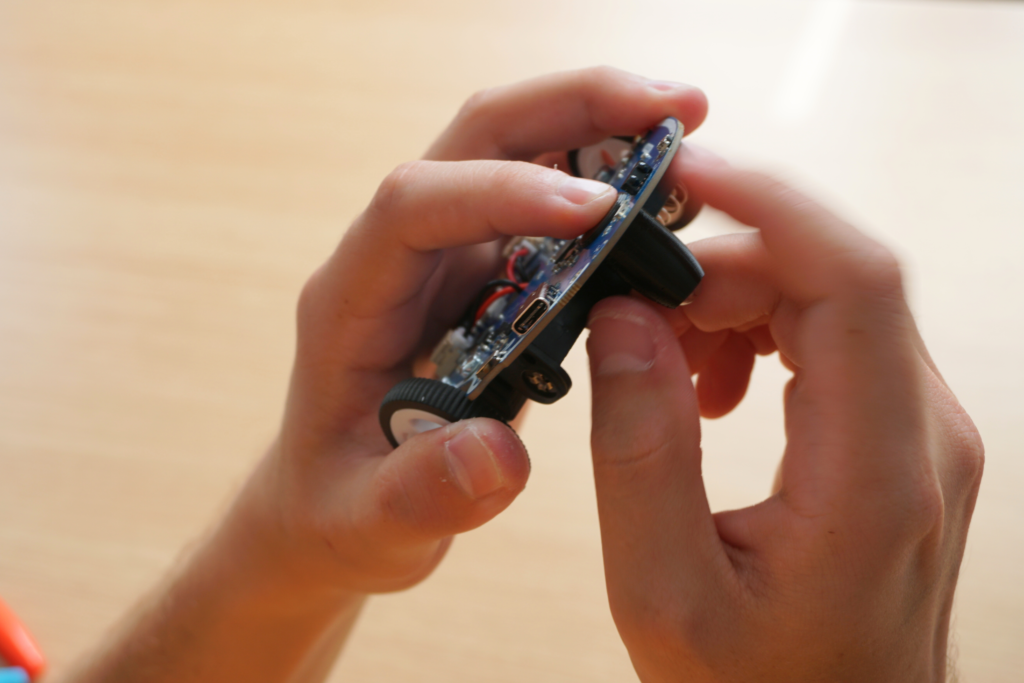

An der Motorachse befindet sich ein flacher Teil, der mit dem geraden Teil in der Radmitte ausgerichtet sein sollte.

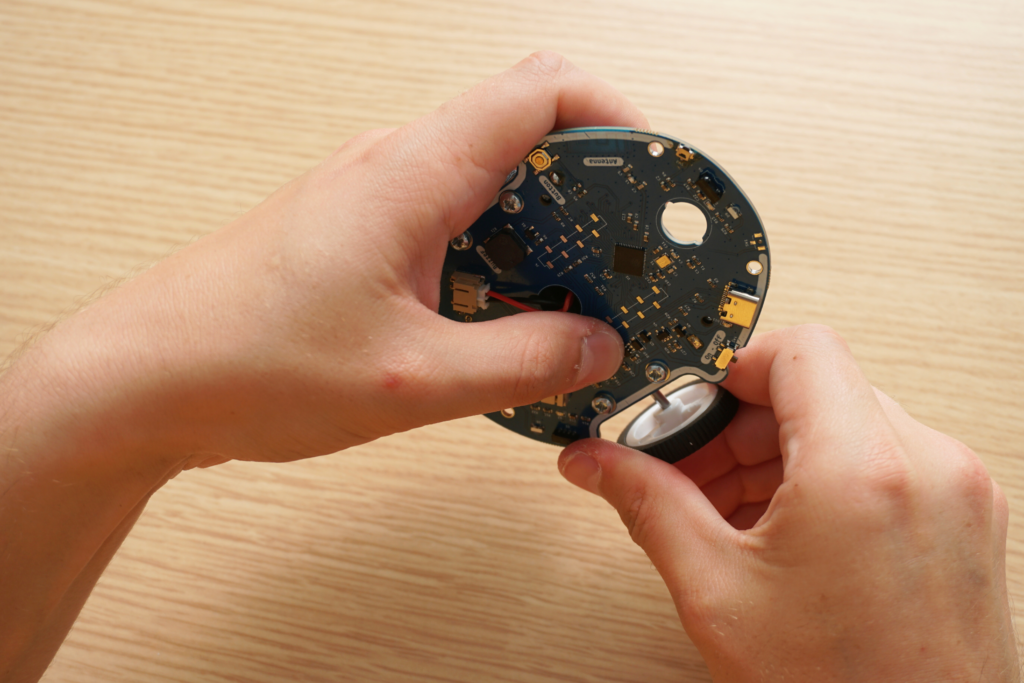

Legen Sie das Rad flach auf den Tisch (die gewölbte Fläche zeigt nach oben) und führen Sie die Motorachse in die Mitte des Rades ein.
Überprüfen Sie, ob die Motorachse richtig und vollständig im Rad eingesetzt ist.
Schritt 5: Montage des Leitrads – Elektronikkarte

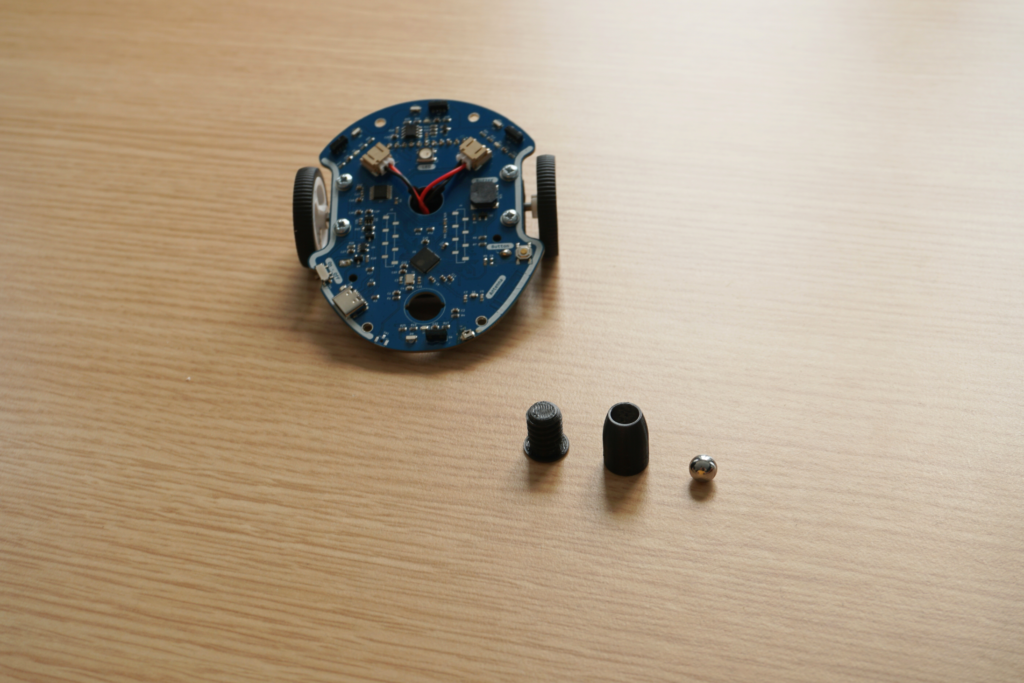

Das Leitrad besteht aus zwei zusammenschraubbaren Teilen und einer kleinen Stahlkugel.

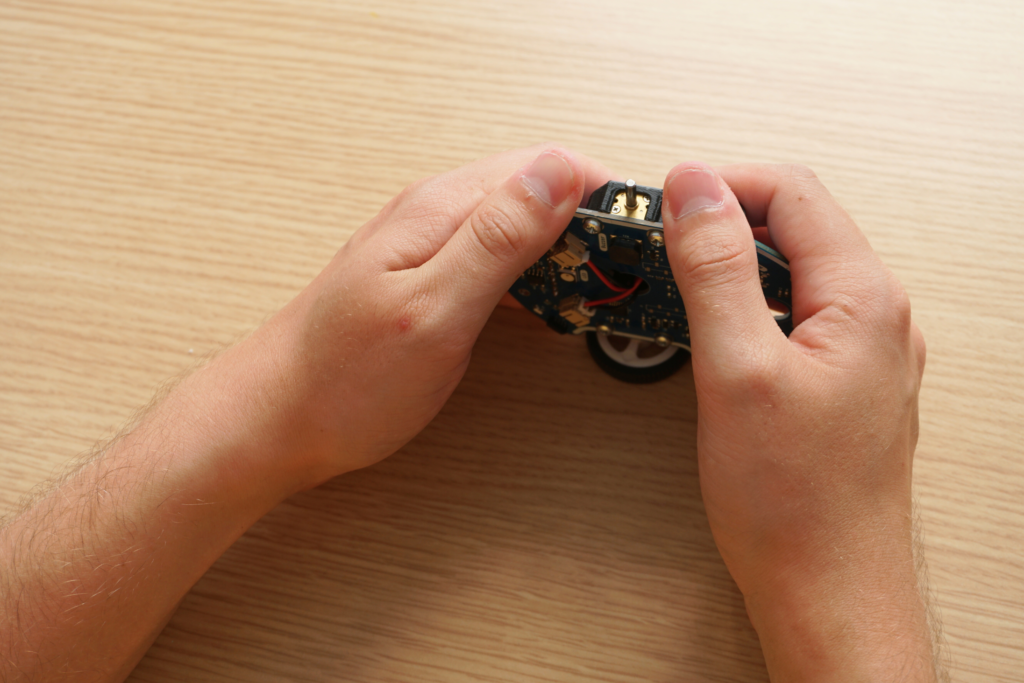

Setzen Sie die Oberseite vollständig in das Loch auf der Rückseite der Elektronikplatine ein. Um das Schrauben zu erleichtern, muss die Schraube in die 2 kleinen Kerben auf jeder Seite des Lochs passen.
Anschließend können Sie die Kugel in den unteren Teil des Leitrads stecken und sie dann unter der Karte an der gerade eingesetzten Schraube festschrauben

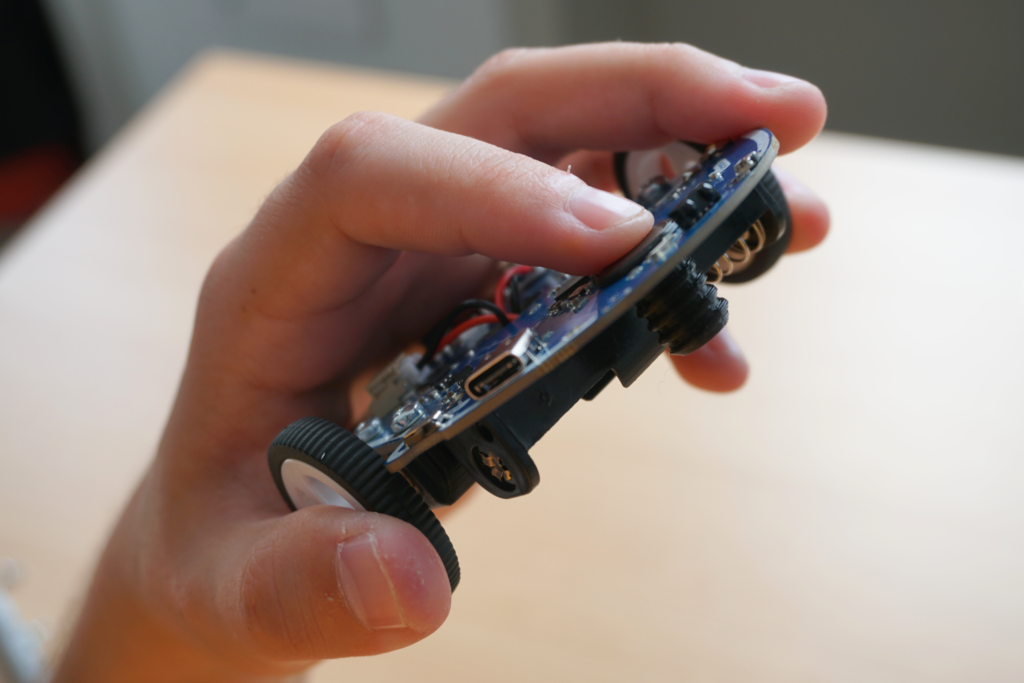

Um zu überprüfen, ob die Schraube richtig eingesetzt ist, können Sie von der Seite schauen, um sicherzustellen, dass sie flach an der Karte anliegt.

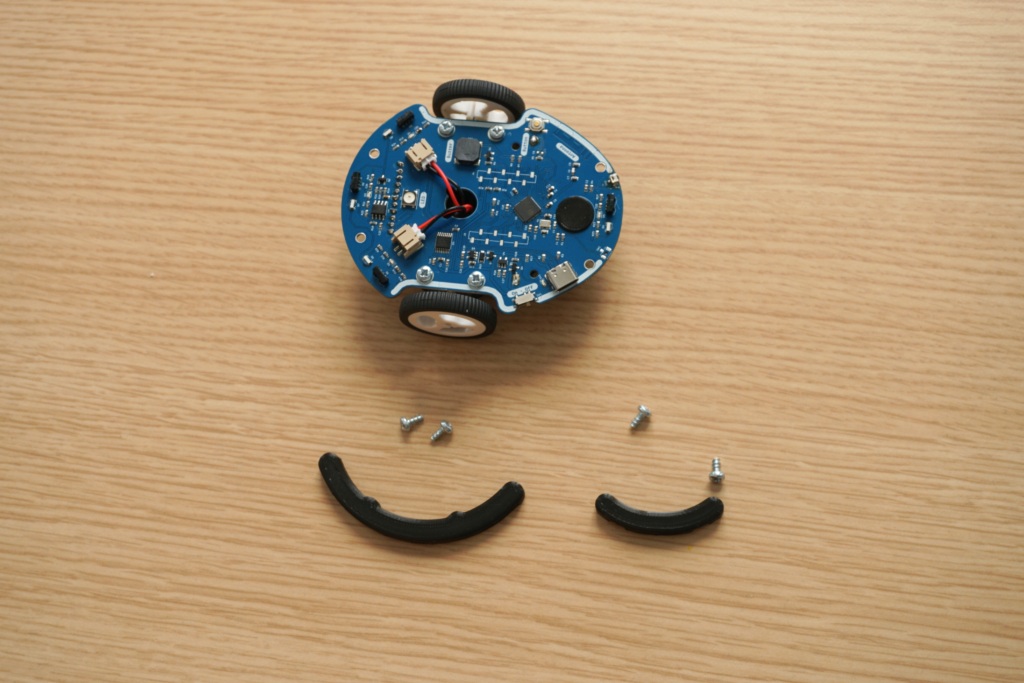

Schritt 6: Anbringen der Stoßfänger
Um Ihren neuen Begleiter zu schützen und sicherzustellen, dass er möglichst lange einwandfrei funktioniert, ist er mit zwei Stoßfängern ausgestattet, einem großen vorne und einem kleineren hinten.

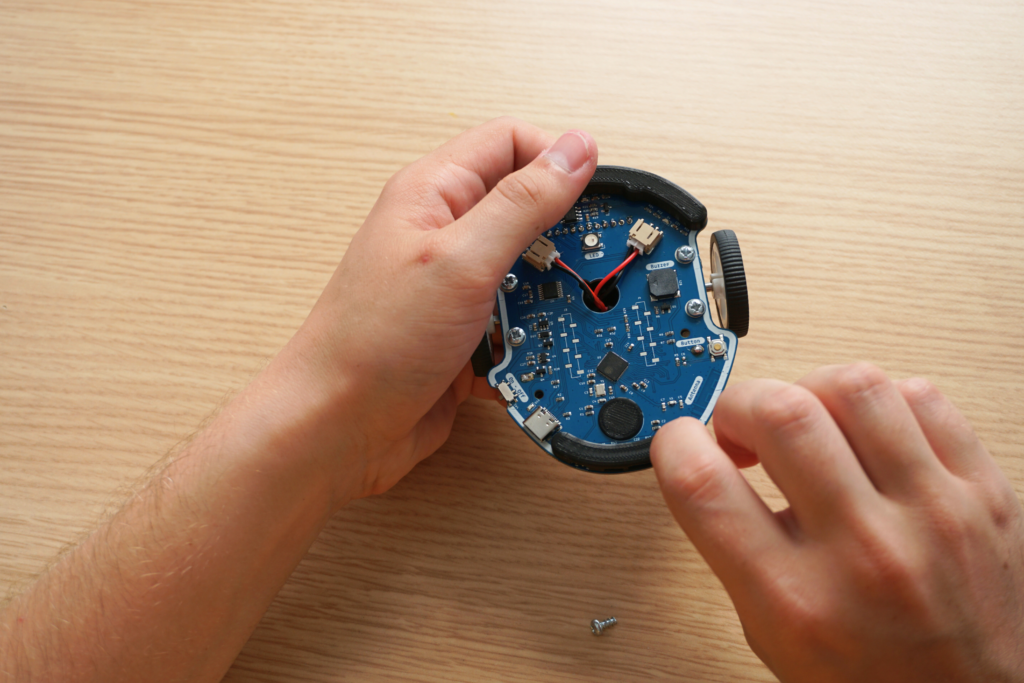

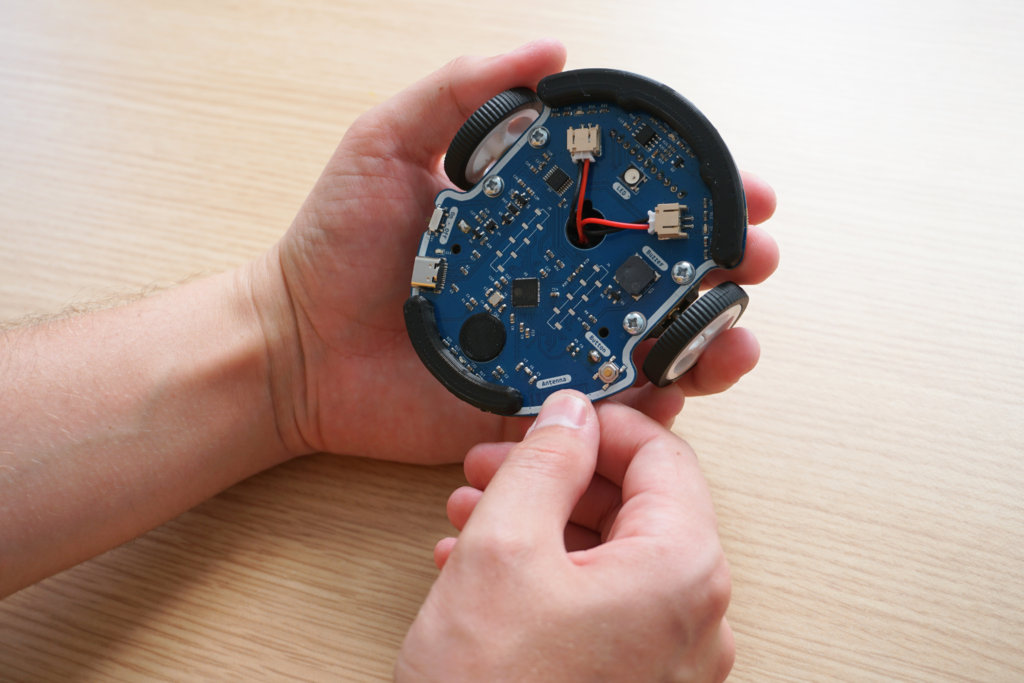

Um sie zusammenzubauen, platzieren Sie einfach einen Stoßfänger oben auf dem Roboter am Rand der Karte.

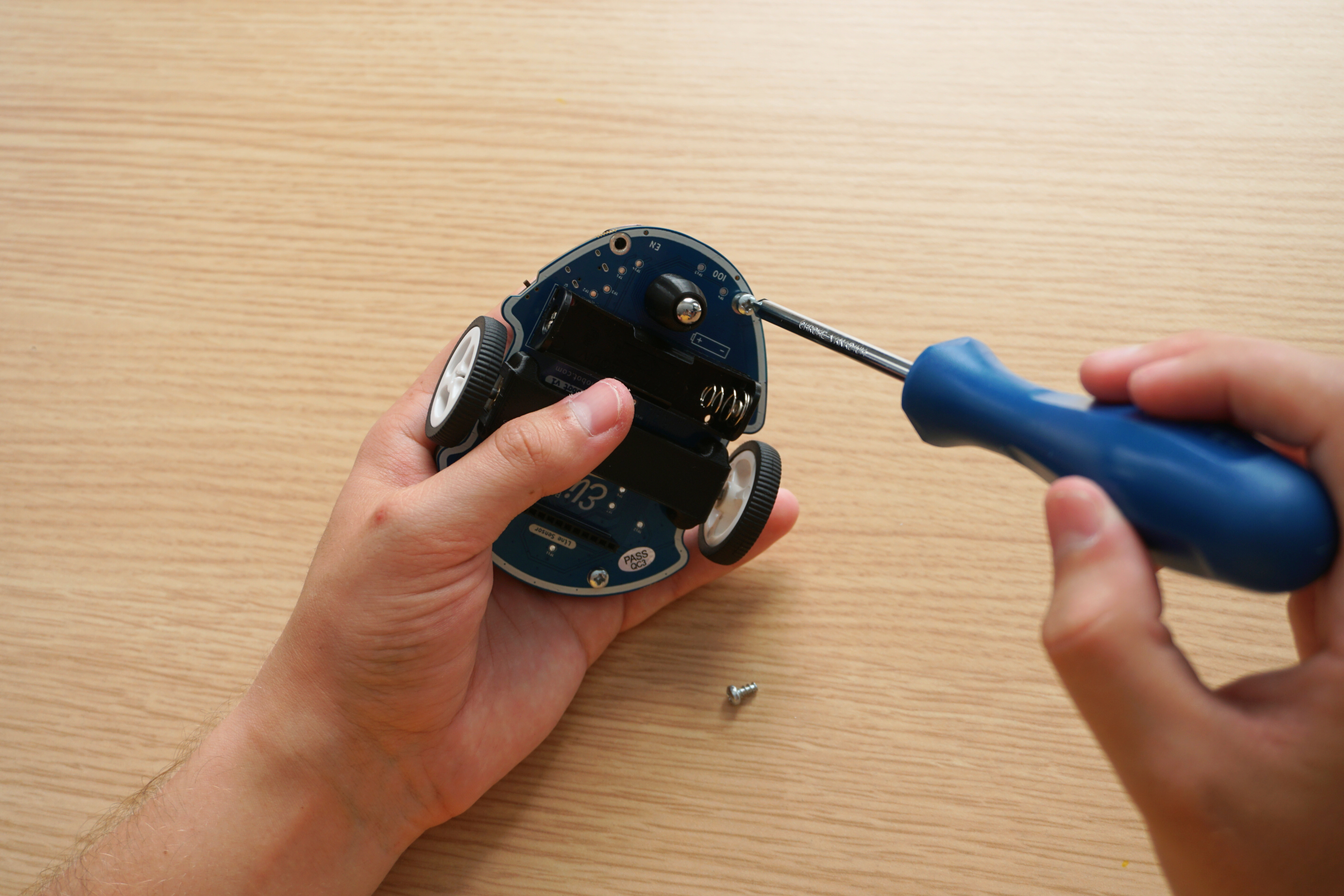

Anschließend mit 2 Schrauben von unten verschrauben. Wir fangen dann wieder mit dem zweiten an.
Schritt 7: Installation des Liniensensors

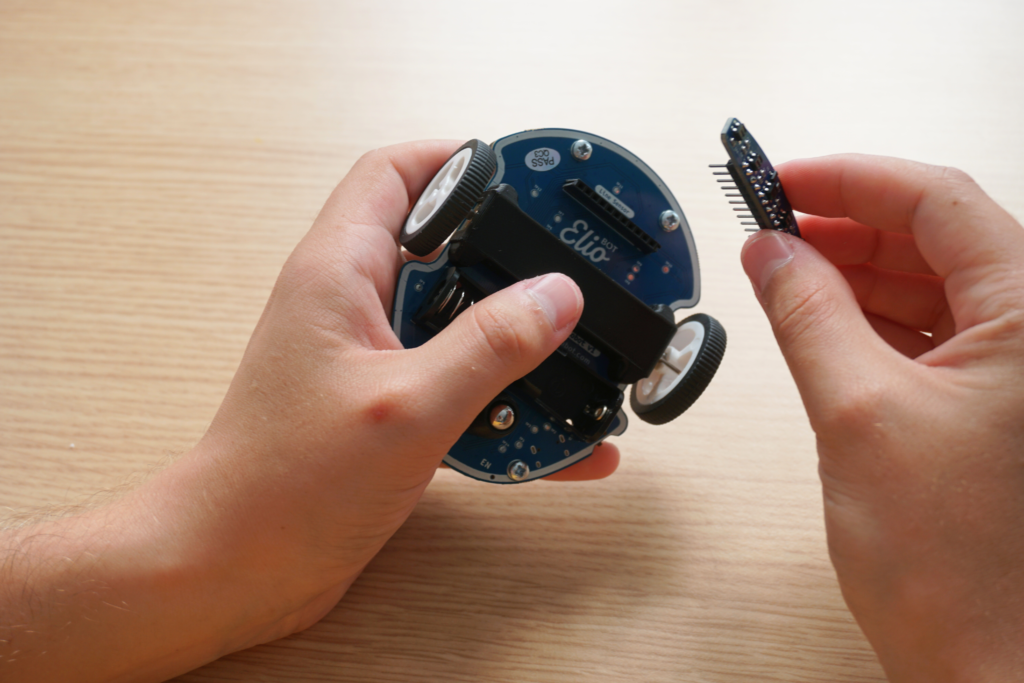

Stecken Sie die Sensorstifte in den Anschluss unter dem Eliobot, wobei der abgerundete Teil des Sensors nach vorne zeigt.

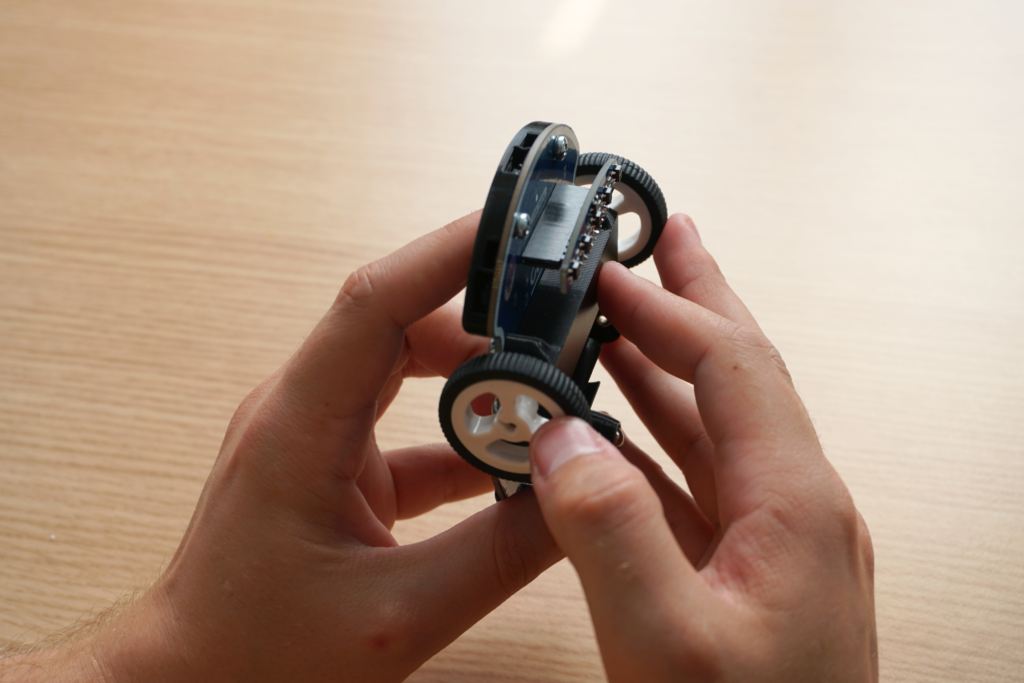

Überprüfen Sie, ob der Sensor vollständig eingeführt und richtig ausgerichtet ist, damit er ordnungsgemäß funktioniert.
Schritt 8: Einsetzen der Batterie
Der Akku wird wie eine herkömmliche Batterie eingelegt, achten Sie vor dem Einlegen auf die Polarität (+ und –).

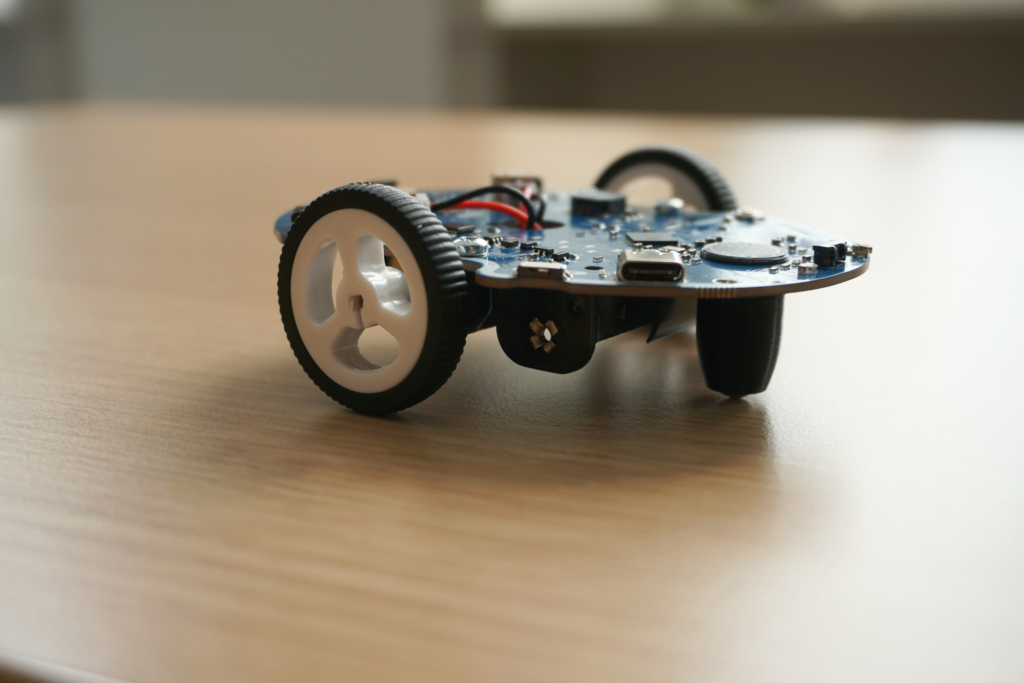

Tadam! Hier ist Eliobot
Achten Sie darauf, Eliobot richtig zu halten! Die Vorderseite ist der breitere Teil und die Rückseite ist der schmalere Teil.

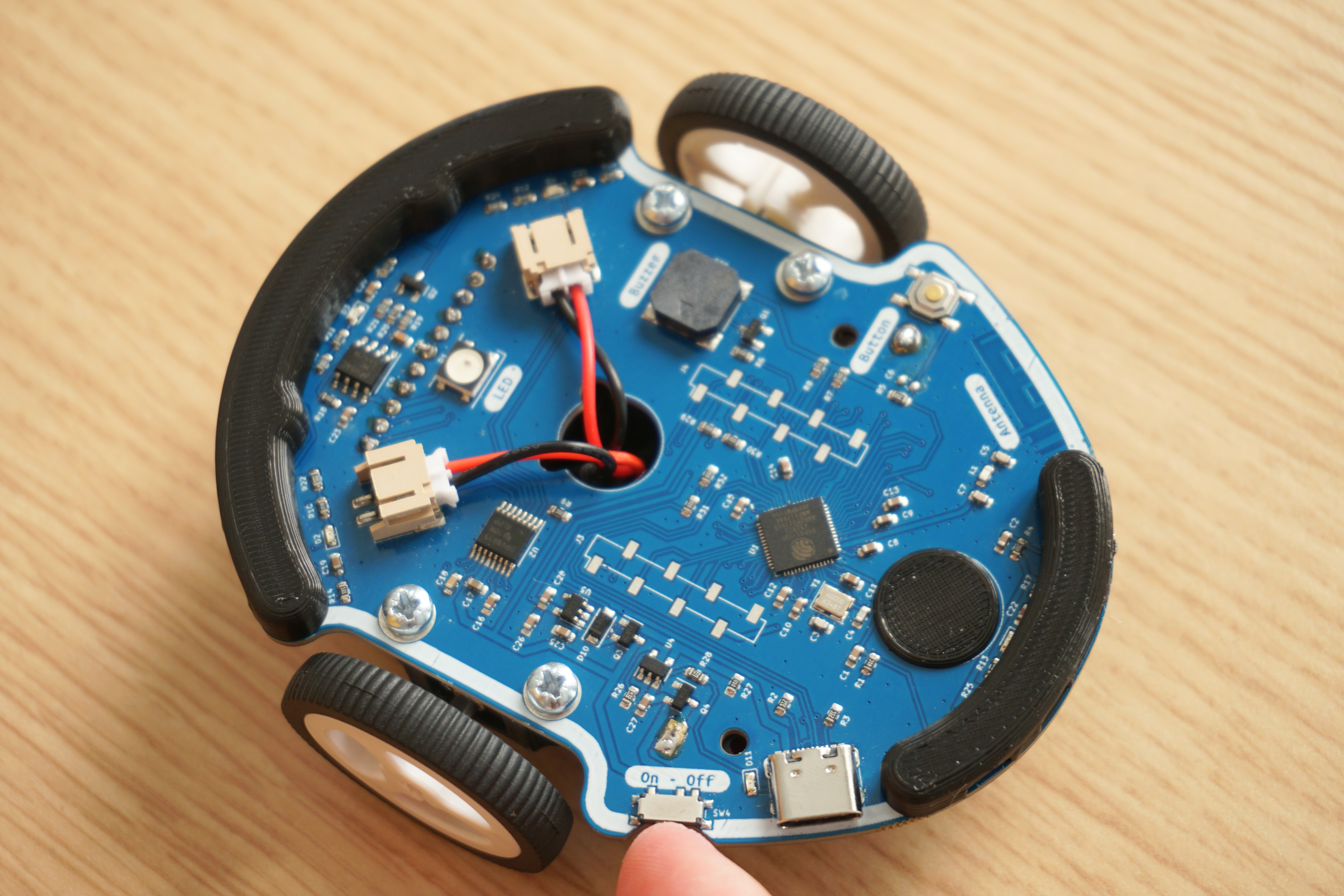

Zum Einschalten befindet sich am hinteren linken Rand der Platine (direkt neben der USB-Buchse) ein Schalter.

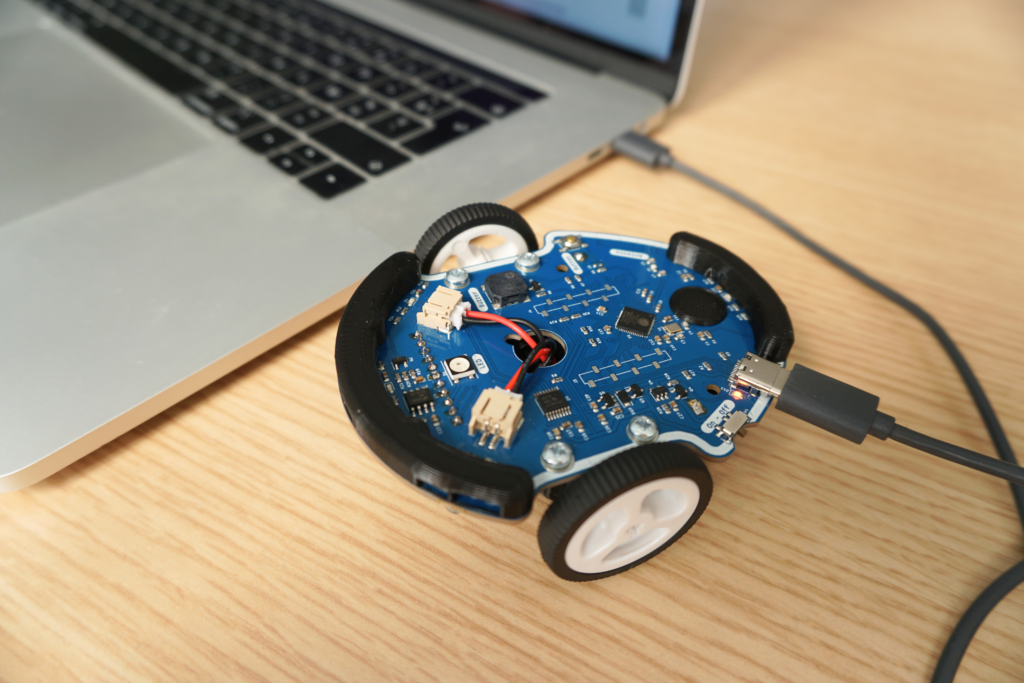

Das Aufladen des Akkus erfolgt wie bei einem Telefon. Schließen Sie einfach das Eliobot-USB-Kabel an und Sie sehen eine kleine LED neben der Buchse aufleuchten. Wenn es sich ausschaltet, bedeutet das, dass der Ladevorgang abgeschlossen ist!
Gut gemacht, Sie haben Ihren Eliobot erfolgreich zusammengebaut und eingeschaltet! Sie können nun mit dem nächsten Schritt fortfahren: der Programmierung. Gehen Sie dazu zu unserem folgenden Tutorial: Erstes Programm.
Erwägen Sie, Ihre Erfahrungen in den sozialen Medien und auf unserem Discord-Server zu teilen. Gerne teilen wir Ihre Kreationen und diskutieren gemeinsam.
Bis bald 🙂
