Assembla Eliobot
Introduzione
Benvenuto nella piattaforma tutorial di Eliobot, oggi impareremo come assemblare il tuo nuovo robot.
Sei pronto? 😃
Questo video ti mostra l'intero assemblaggio di Eliobot, e di seguito troverai tutti i passaggi passo dopo passo
Il video potrebbe non essere più aggiornato, controlla i passaggi seguenti
Il tutorial passo passo:
Seguendo questo tutorial imparerai come assemblare Eliobot con facilità. Tutti i passaggi sono dettagliati per assistervi nella sua costruzione.
Difficoltà: Facile ● ○ ○
Passaggi: 6
Tempo richiesto: dai 15 ai 20 minuti ⏱
Attrezzatura: Un cacciavite 🪛
Passaggio 1: disimballaggio della scatola

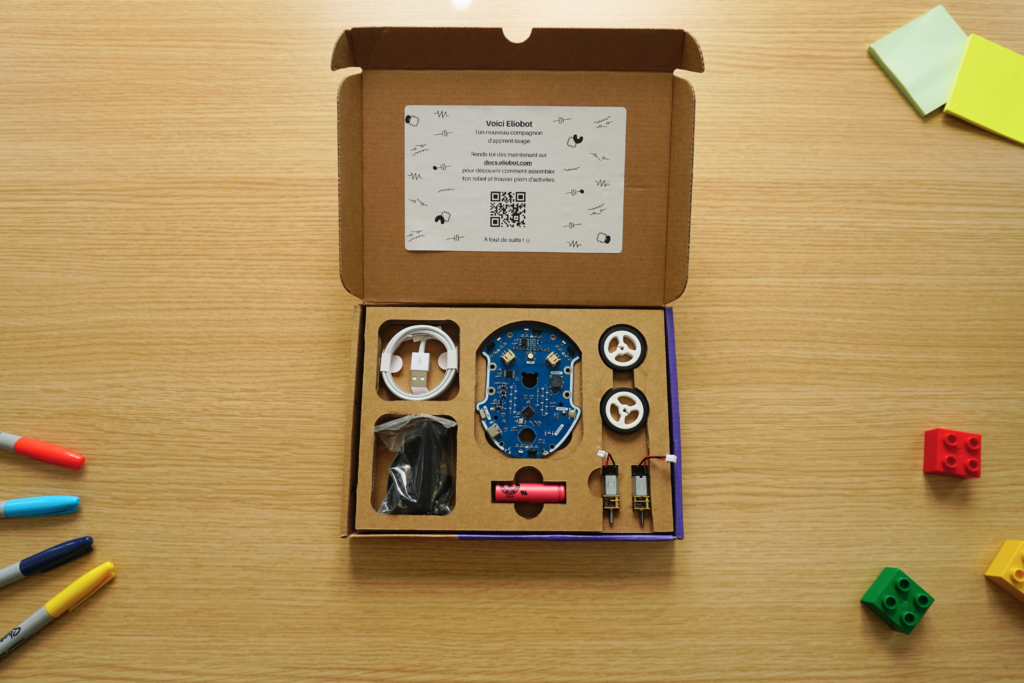

Aprendo la scatola troverai tutti gli elementi che compongono il tuo nuovo robot.
Il cavo USB in dotazione verrà utilizzato per la programmazione, oltre che per ricaricare la batteria.

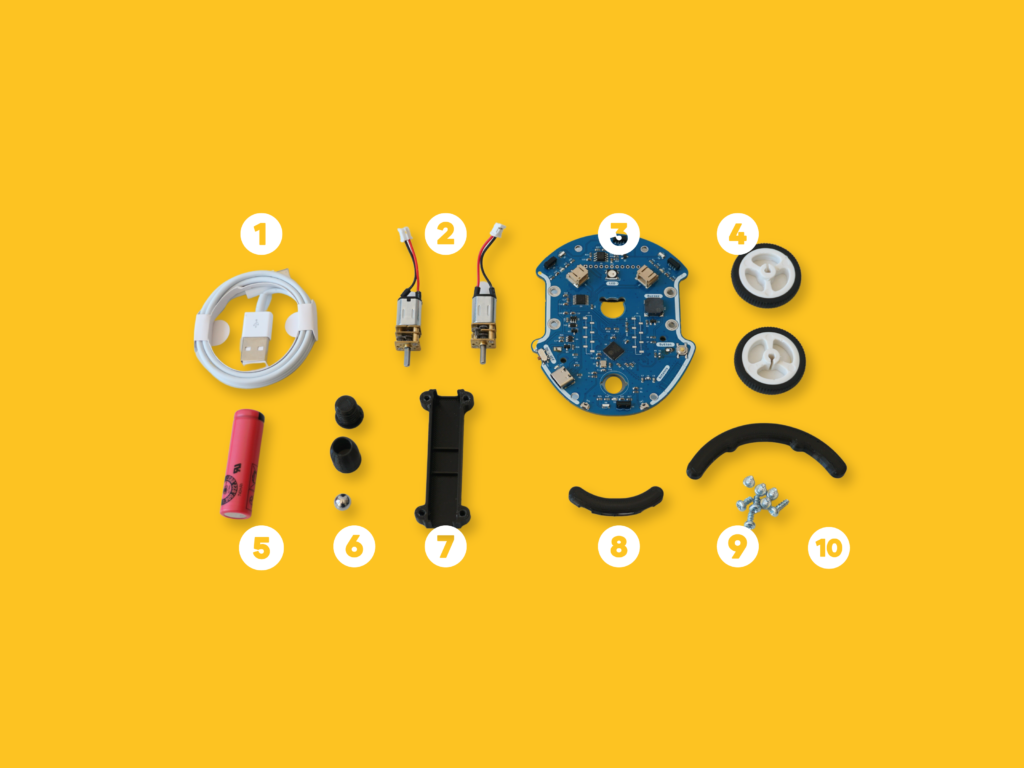

Il glossario pratico prima di iniziare la costruzione
- Cavo USB
- Motori
- Scheda elettronica
- Ruote
- Batteria
- Ruota folle
- Supporti del motore
- Paraurti posteriore
- Vite
- Paraurti anteriore
Passaggio 2: assemblaggio del motore

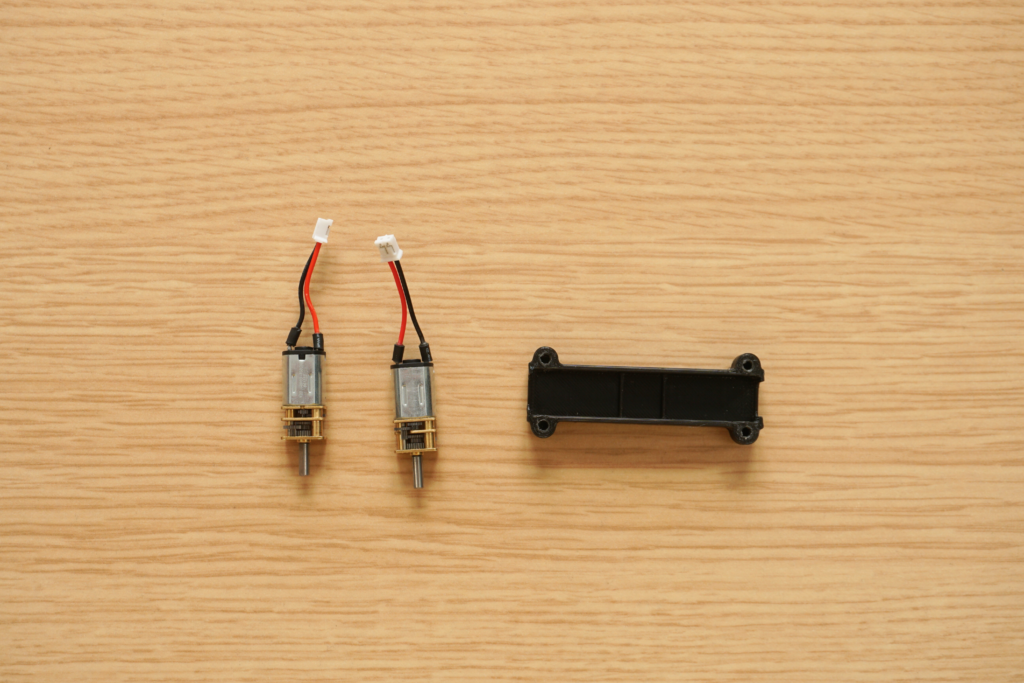

Per questo passaggio avrai bisogno del supporto motore e dei motori.

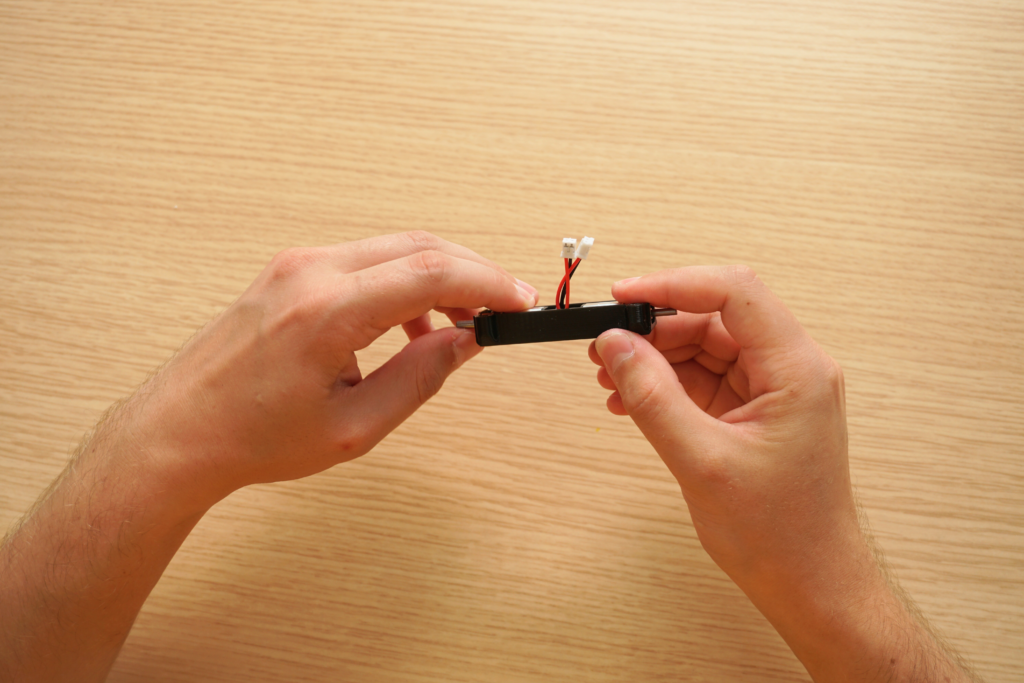

Inserire i motori nel loro supporto, facendo attenzione che siano ben allineati e non sporgano.
Passo 3: Assemblaggio del motore – scheda elettronica
Per questo passaggio avrete bisogno del supporto motore, della scheda elettronica, 4 viti e un cacciavite.

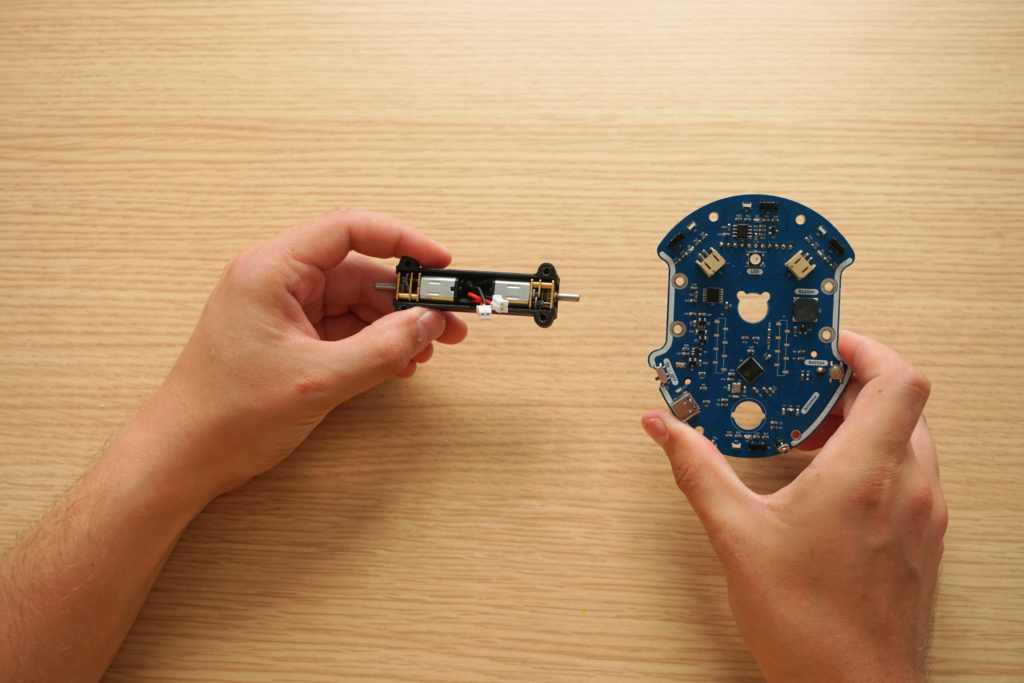

Far scorrere il cavo del motore nell'apertura della scheda elettronica. Scivoleranno facilmente.

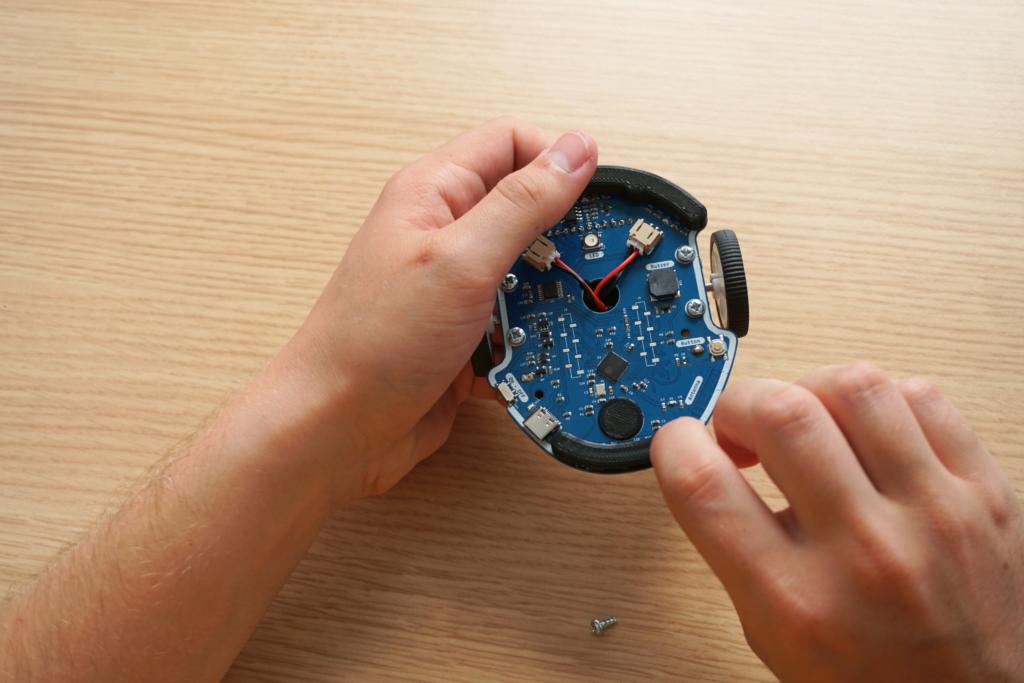

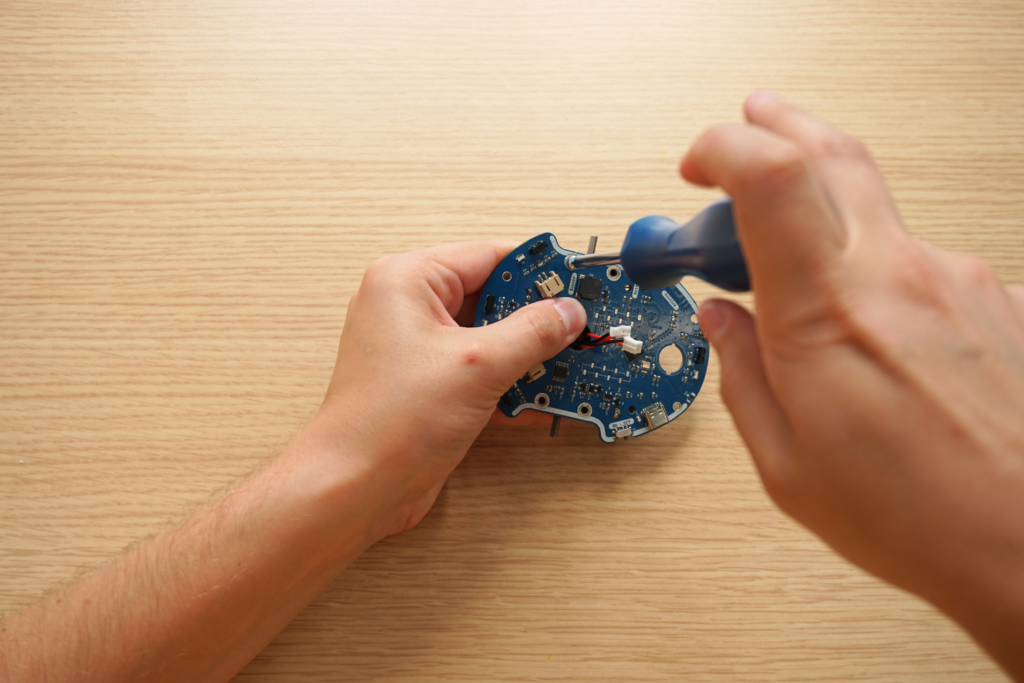

Inserire e avvitare le prime 4 viti dalla faccia superiore della scheda elettronica. Ce ne sono 2 per lato.

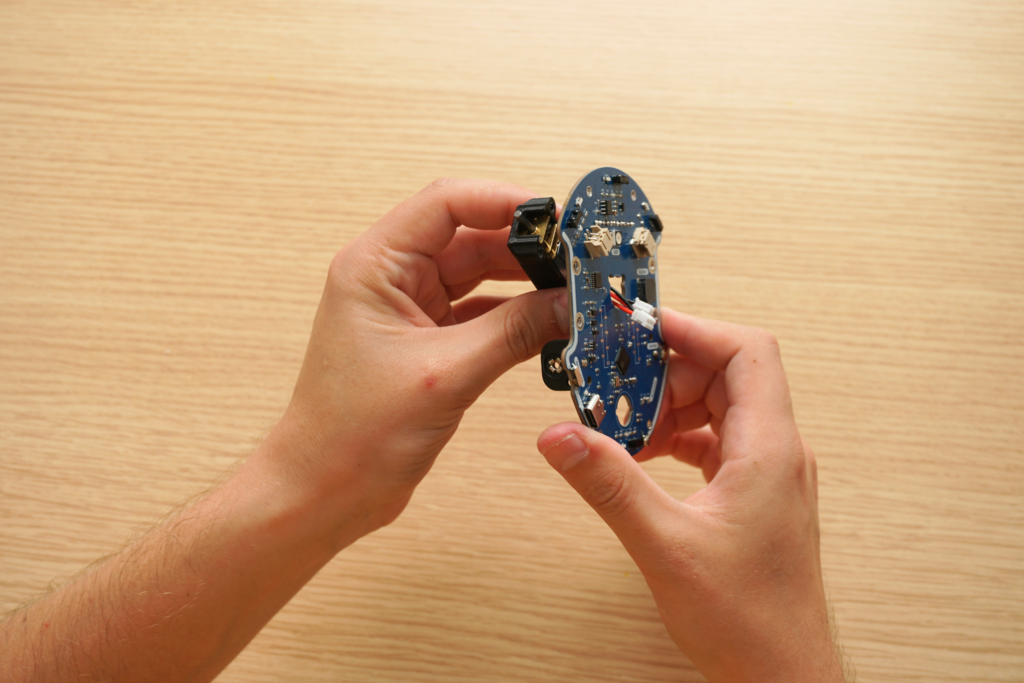

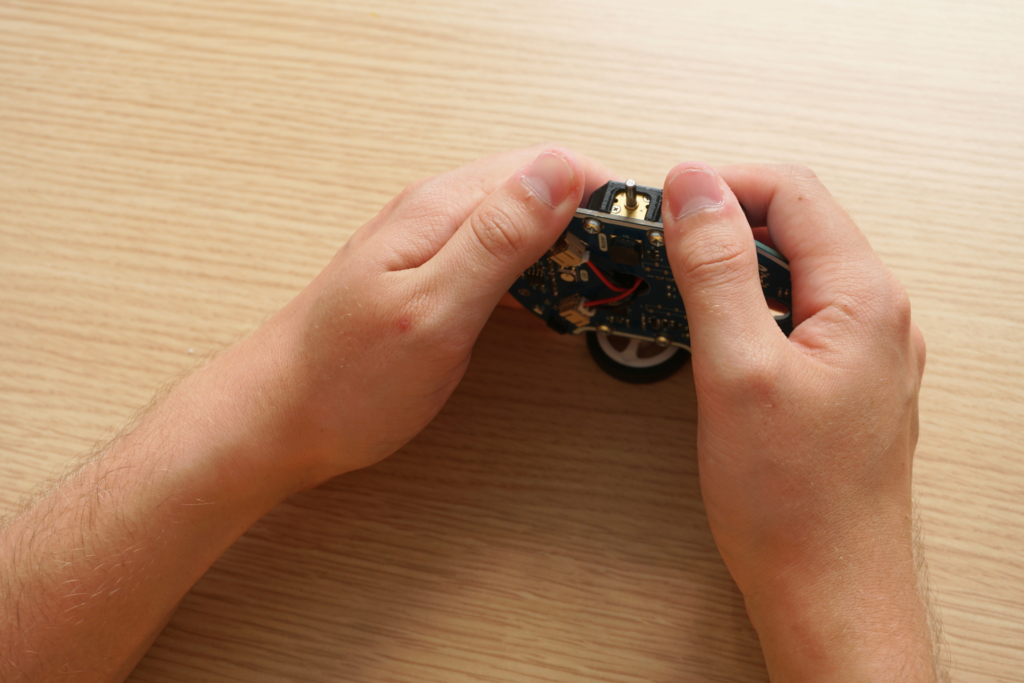

Sempre sul lato superiore di Eliobot, collega i cavi del motore alla scheda.
Fare attenzione a collegare il motore destro al connettore destro e quello sinistro a quello sinistro. Se i cavi vengono invertiti, Eliobot si muoverà all'indietro invece che in avanti e girerà nella direzione opposta.
Passo 4: Ruote – Assemblaggio della scheda elettronica

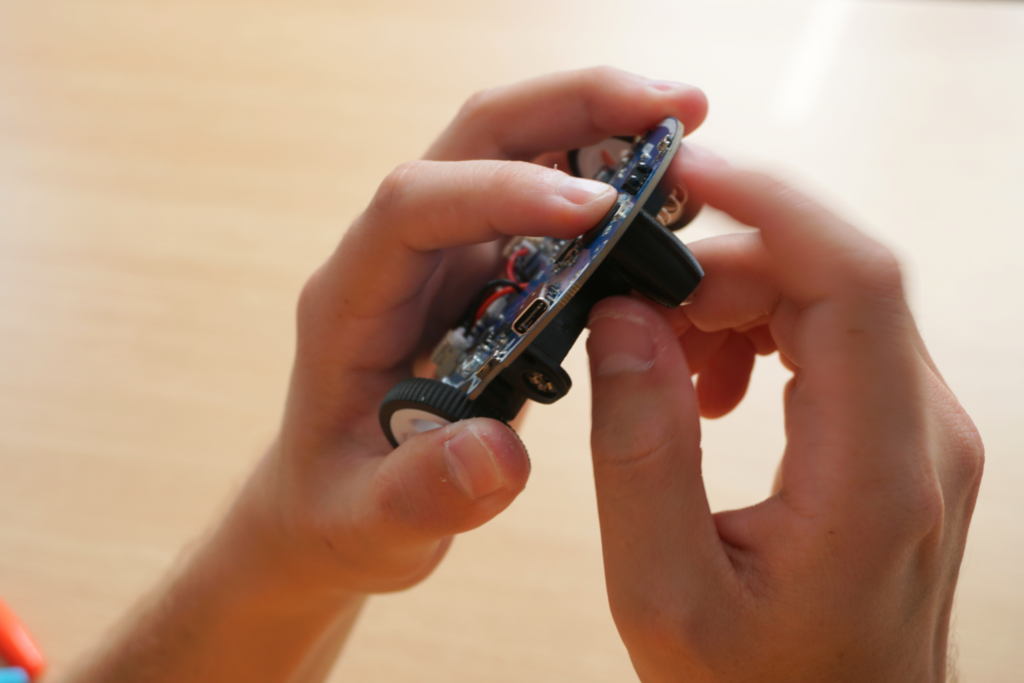

C'è una parte piatta sull'asse del motore che dovrebbe essere allineata con la parte diritta al centro della ruota.

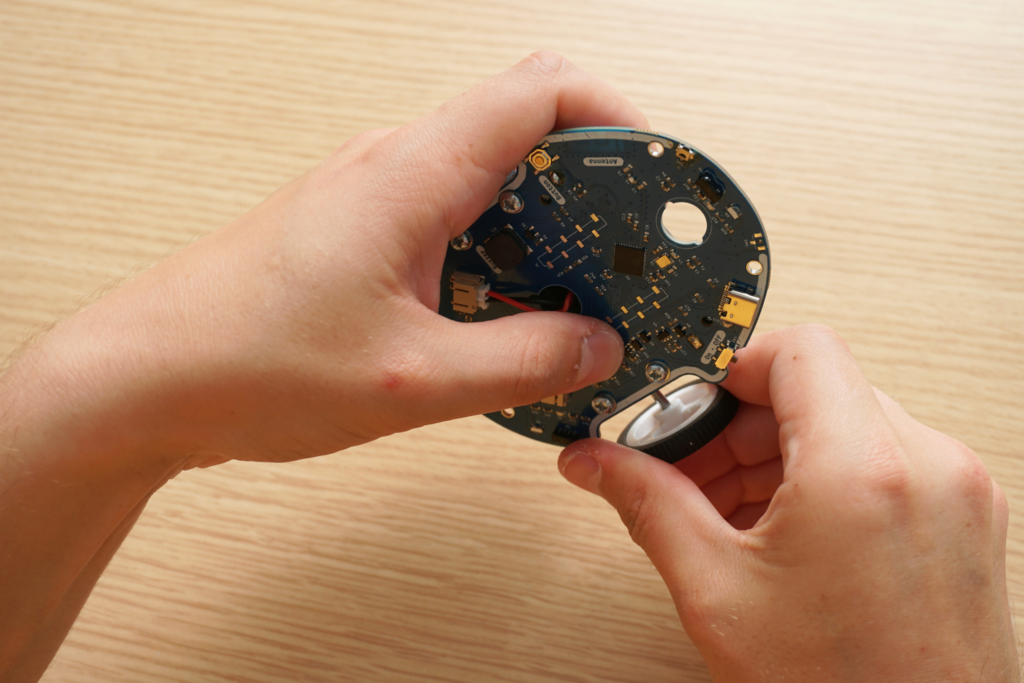

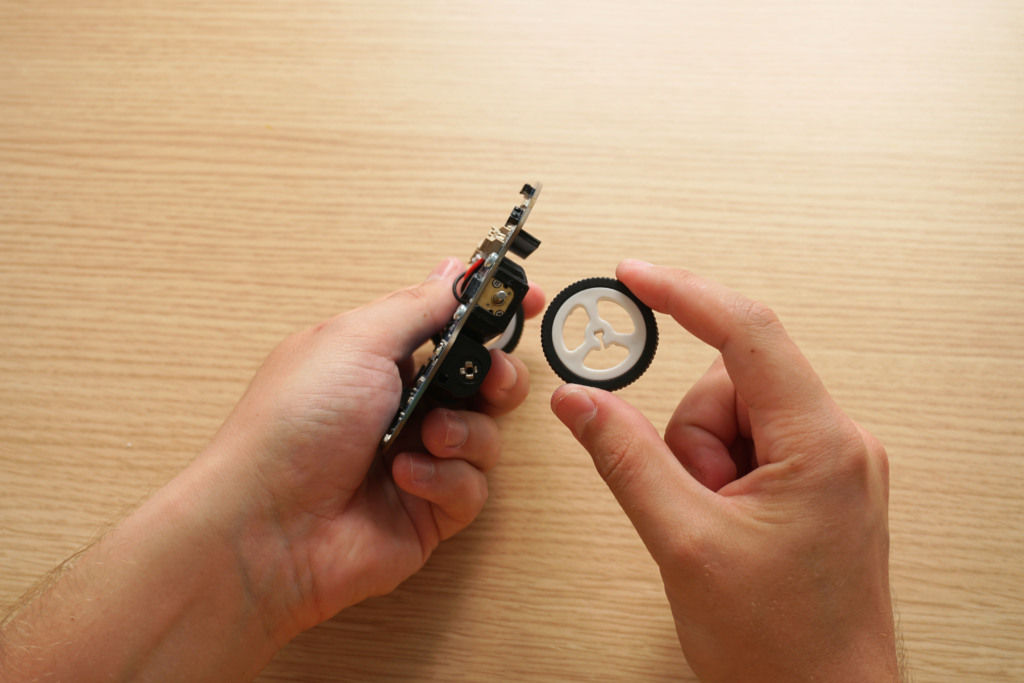

Posiziona la ruota sul tavolo (la superficie curva rivolta verso l'alto) e inserisci l'asse del motore al centro della ruota.
Controllare che l'asse del motore sia correttamente inserito fino in fondo nella ruota.
Passo 5: Montaggio della ruota tenditrice – Scheda elettronica
La ruota tenditrice è composta da 2 parti che si avvitano insieme e da una piccola sfera d'acciaio.

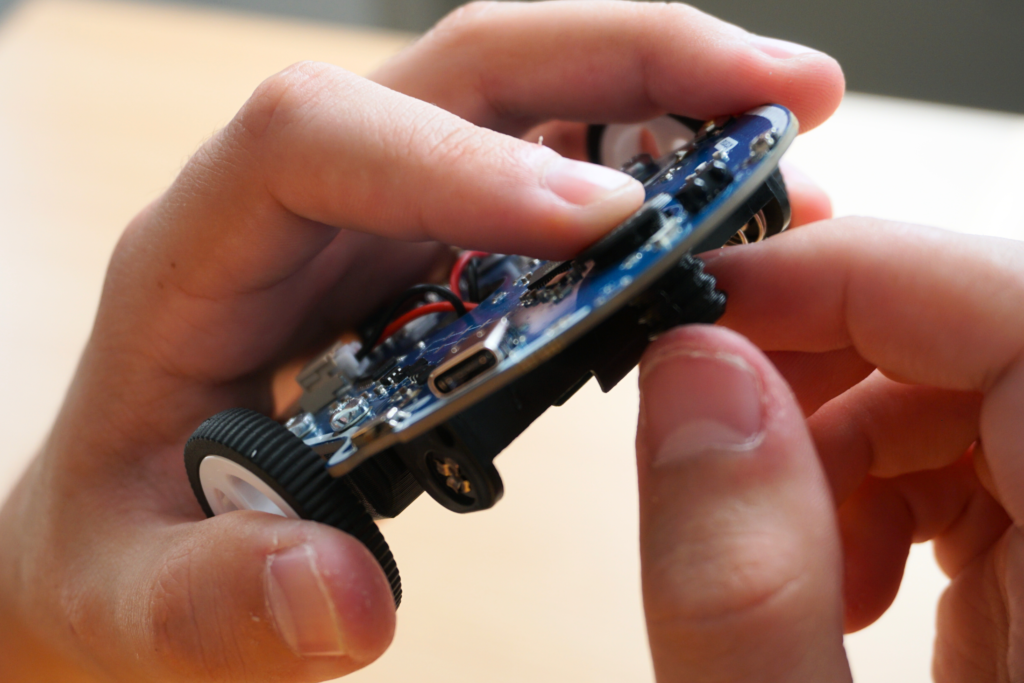

Inserire completamente la parte superiore nel foro sul retro della scheda elettronica. Per facilitare l'avvitamento, la vite deve inserirsi nelle 2 piccole tacche situate su ciascun lato del foro.
Puoi quindi inserire la pallina nella parte inferiore della ruota tenditrice, quindi avvitarla sotto la scheda, sulla vite appena inserita
Per verificare che la vite sia inserita correttamente, puoi guardarla lateralmente per assicurarti che sia piatta contro la scheda.
Passaggio 6: installazione dei paraurti
Per proteggere il tuo nuovo compagno e assicurarne il corretto funzionamento il più a lungo possibile, è dotato di due paraurti, uno grande davanti e uno più piccolo dietro.

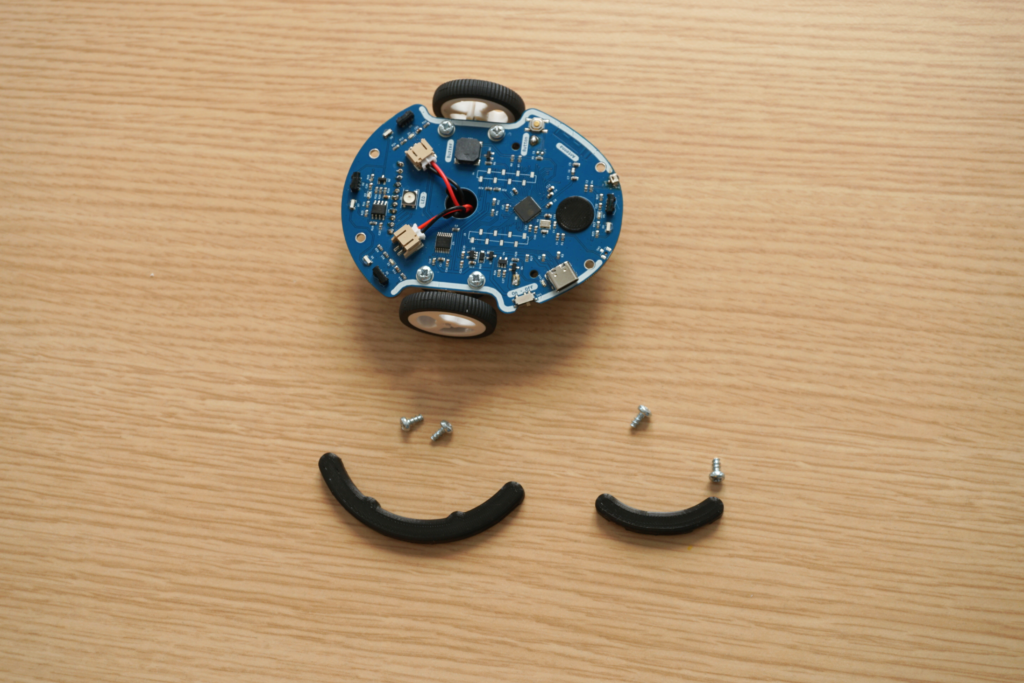

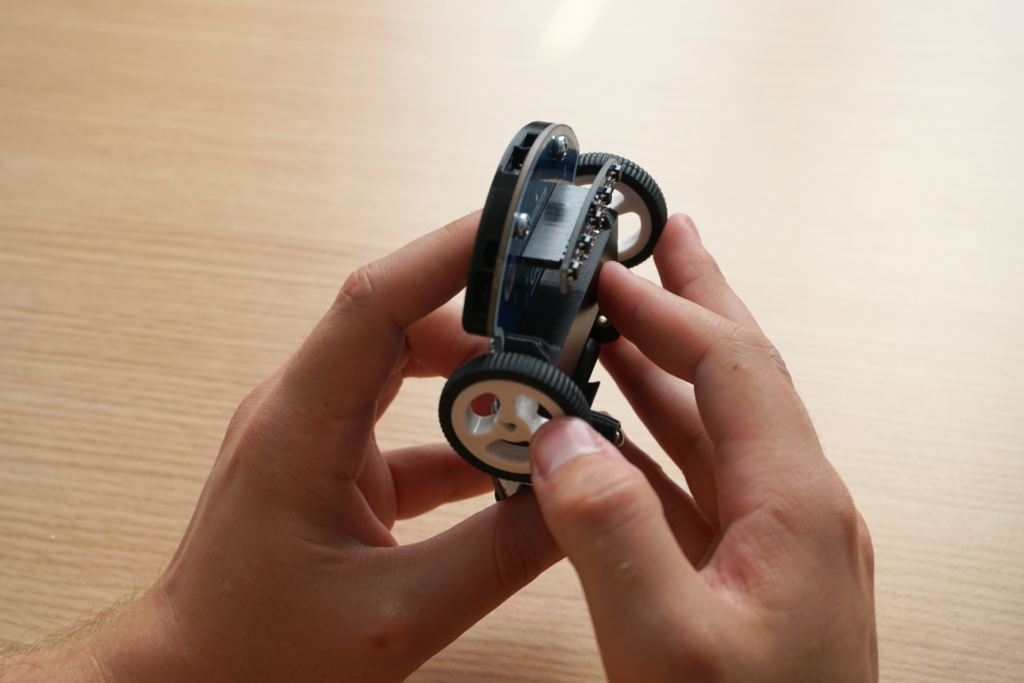

Per assemblarli è sufficiente posizionare un paraurti sopra il robot lungo il bordo della carta.

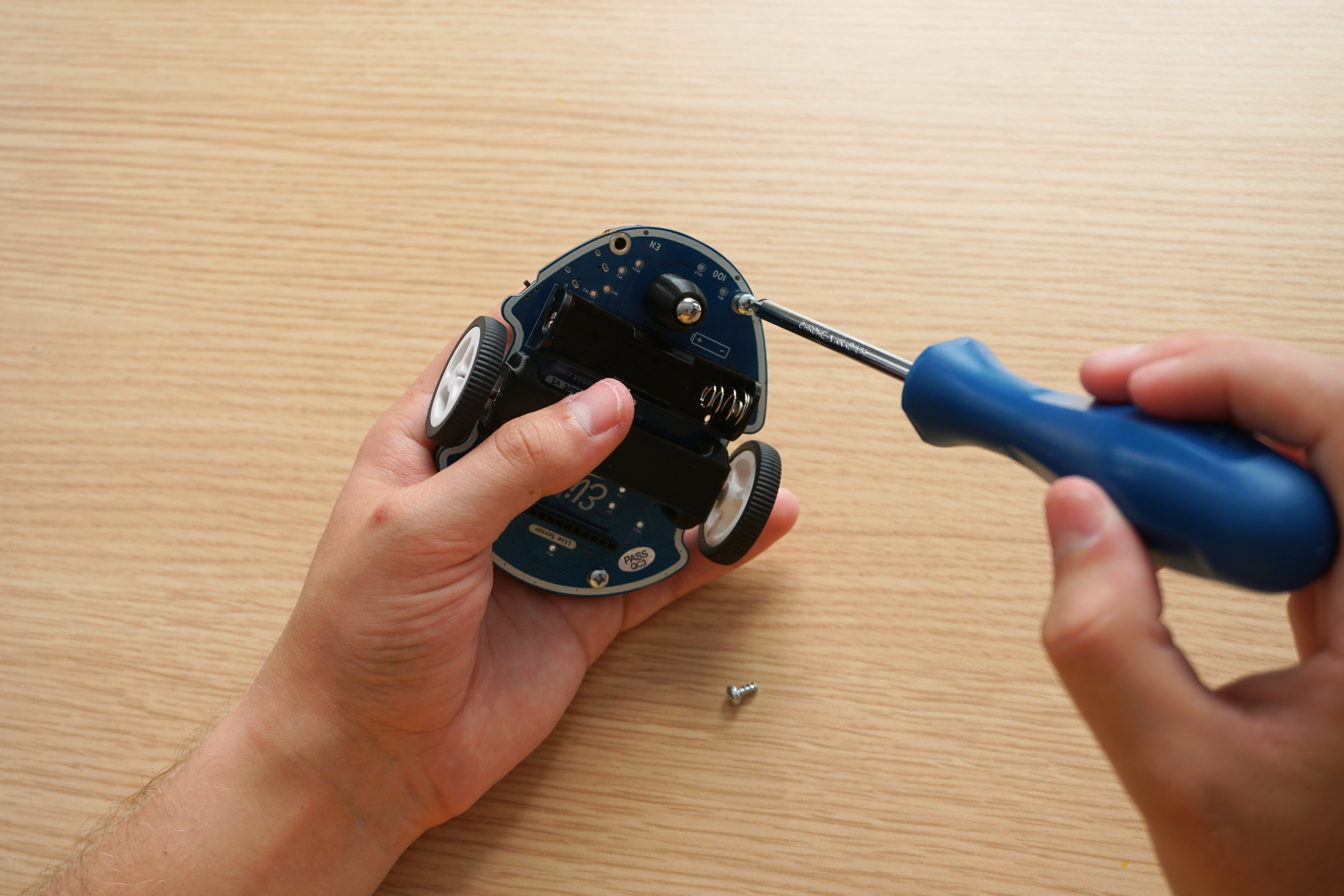

Quindi avvitarlo dal basso con 2 viti. Ricominciamo poi con la seconda.
Passaggio 7: installazione del sensore di linea

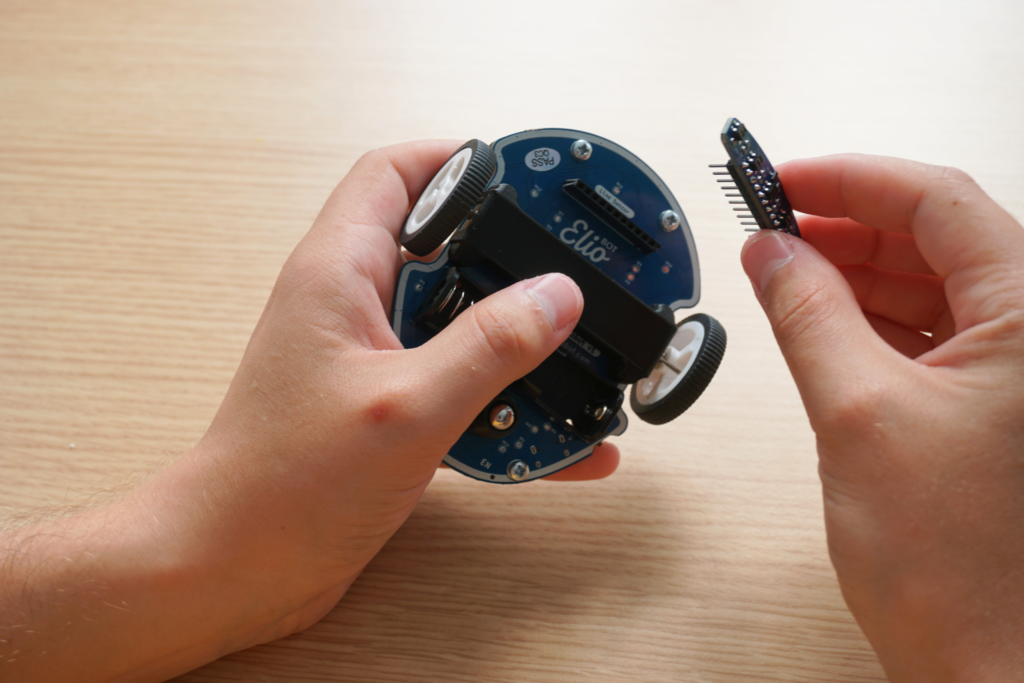

Inserisci i pin del sensore nel connettore sotto Eliobot, con la parte arrotondata del sensore rivolta in avanti.
Verificare che il sensore sia inserito completamente e allineato correttamente in modo che funzioni correttamente.
Passaggio 8: installazione della batteria

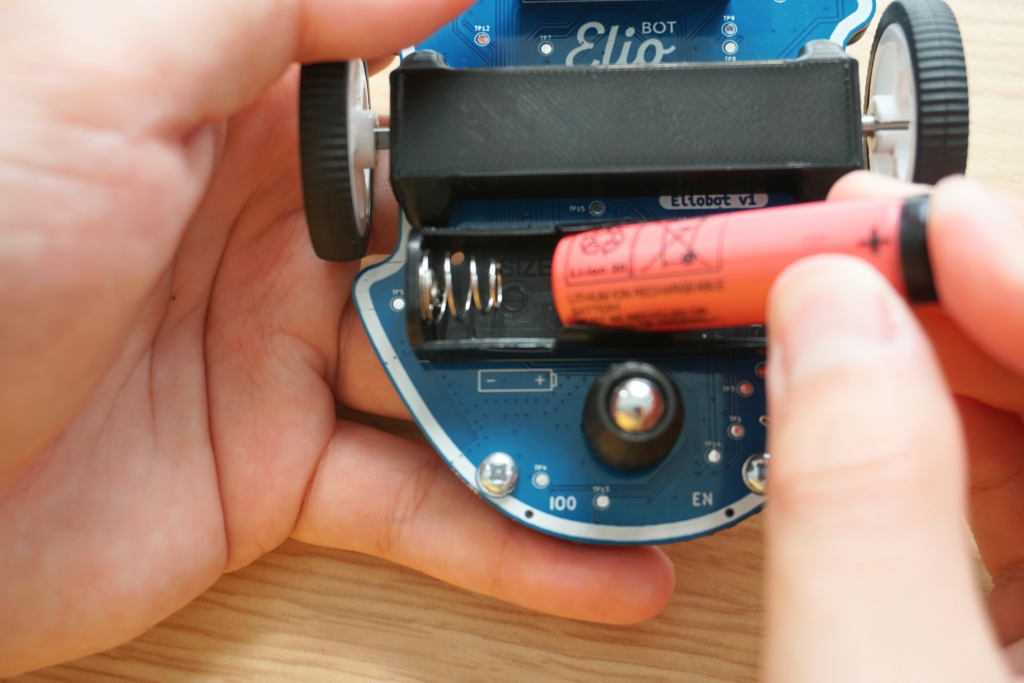

La batteria è inserita come una batteria convenzionale, controllare la polarità (+ e –) prima di inserirla.

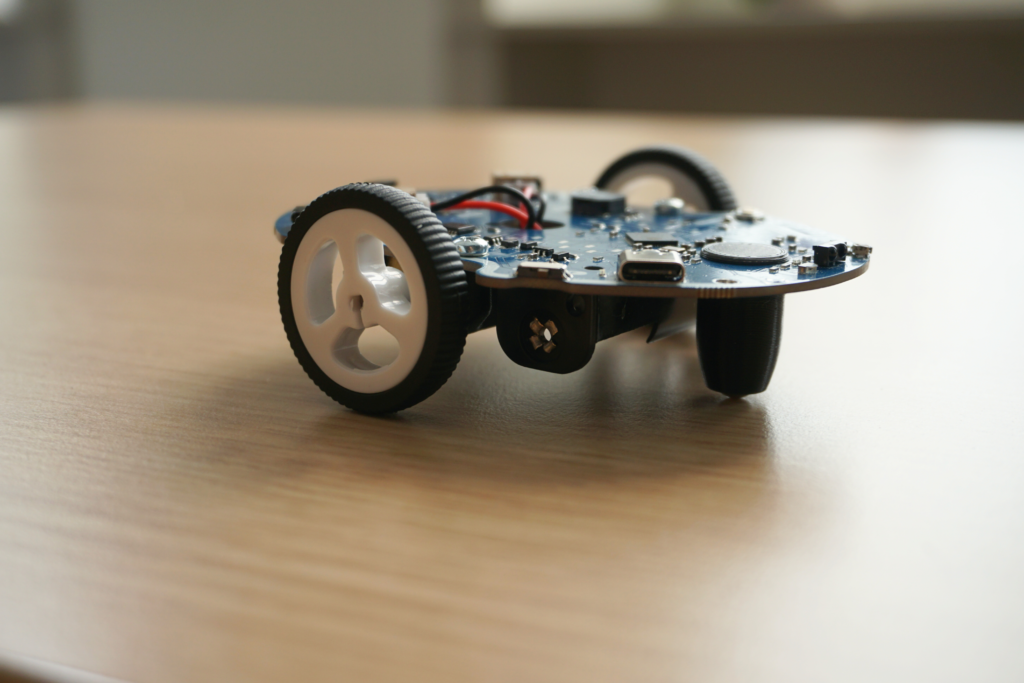

##Tadam! Ecco Eliobot
Fai attenzione a tenere Eliobot nel modo giusto! La parte anteriore è la parte più larga e la parte posteriore è la parte più stretta.

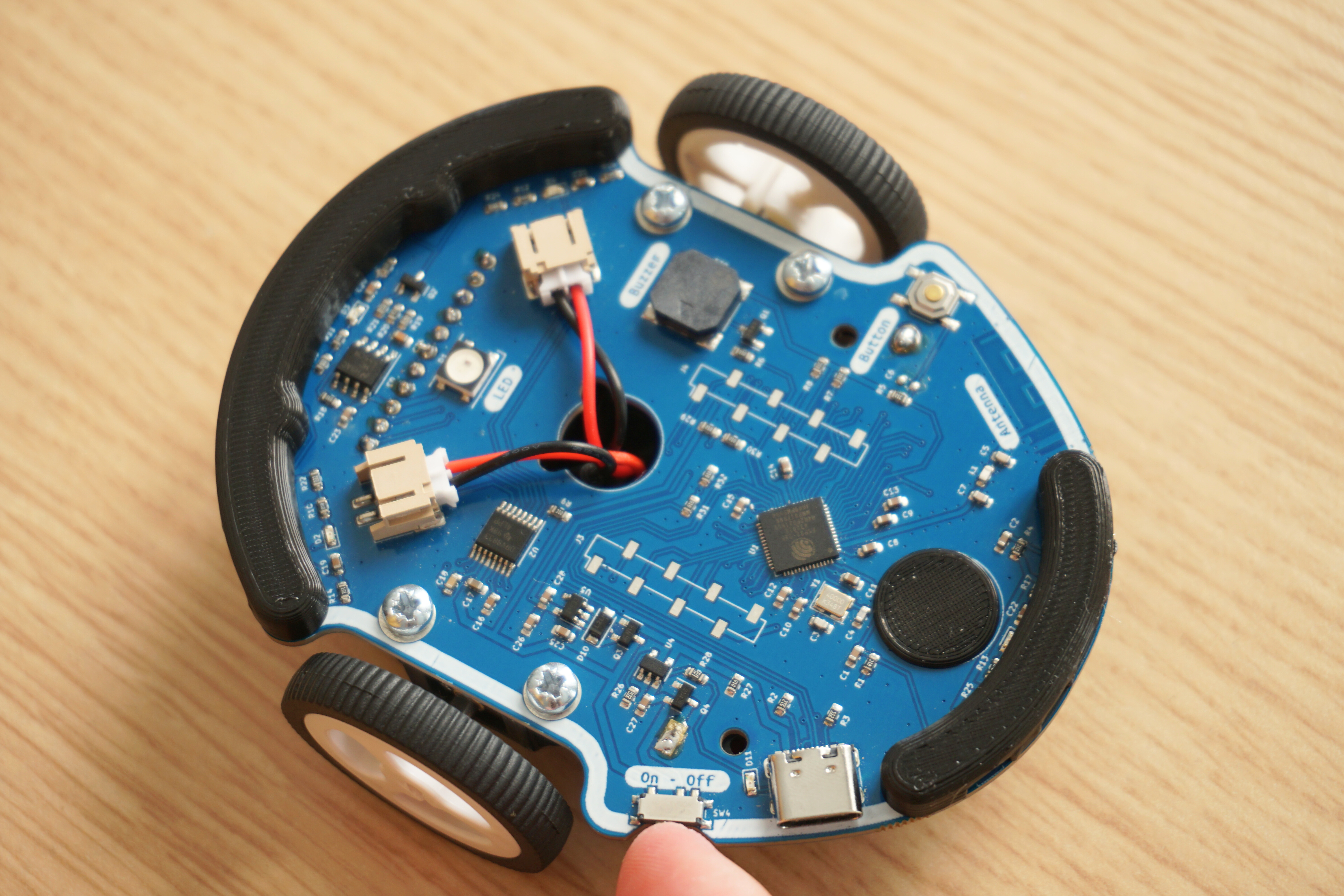

Per accenderlo è presente un interruttore sul bordo posteriore sinistro della scheda (proprio accanto alla presa USB).

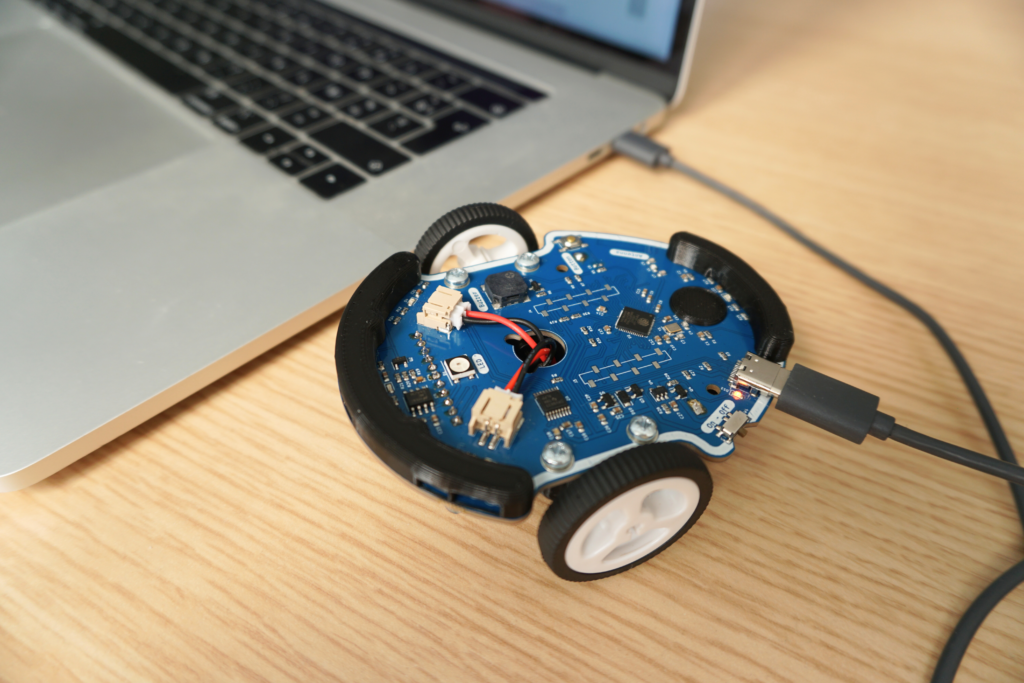

Per caricare la batteria è come con un telefono. Basta collegare il cavo USB di Eliobot e vedrai accendersi un piccolo LED accanto alla presa. Quando si spegne significa che ha terminato la ricarica!
Bravo, hai assemblato e acceso con successo il tuo Eliobot! Ora sei pronto per passare al passaggio successivo: la programmazione. Per fare ciò, vai al nostro seguente tutorial: Primo programma.
Considera la possibilità di condividere la tua esperienza sui social media e sul nostro server Discord. Saremo felici di condividere le vostre creazioni e discuterne insieme.
A presto 🙂
