Asamblați Eliobot

Introducere

Bine ați venit pe platforma de tutoriale Eliobot, astăzi vom învăța cum să vă asamblați noul robot.

Sunteţi gata? 😃

Acest videoclip vă arată întregul ansamblu al lui Eliobot și veți găsi mai jos toți pașii pas cu pas

Este posibil ca videoclipul să nu mai fie actualizat, verificați pașii de mai jos

Tutorialul pas cu pas:

Urmând acest tutorial veți învăța cum să asamblați Eliobot cu ușurință. Toți pașii sunt detaliați pentru a vă ajuta în construcția acestuia.

Dificultate: Ușoară ● ○ ○

Pași: 6

Timp necesar: 15 până la 20 de minute ⏱

Echipament: O șurubelniță 🪛

Pasul 1: Desfacerea cutiei

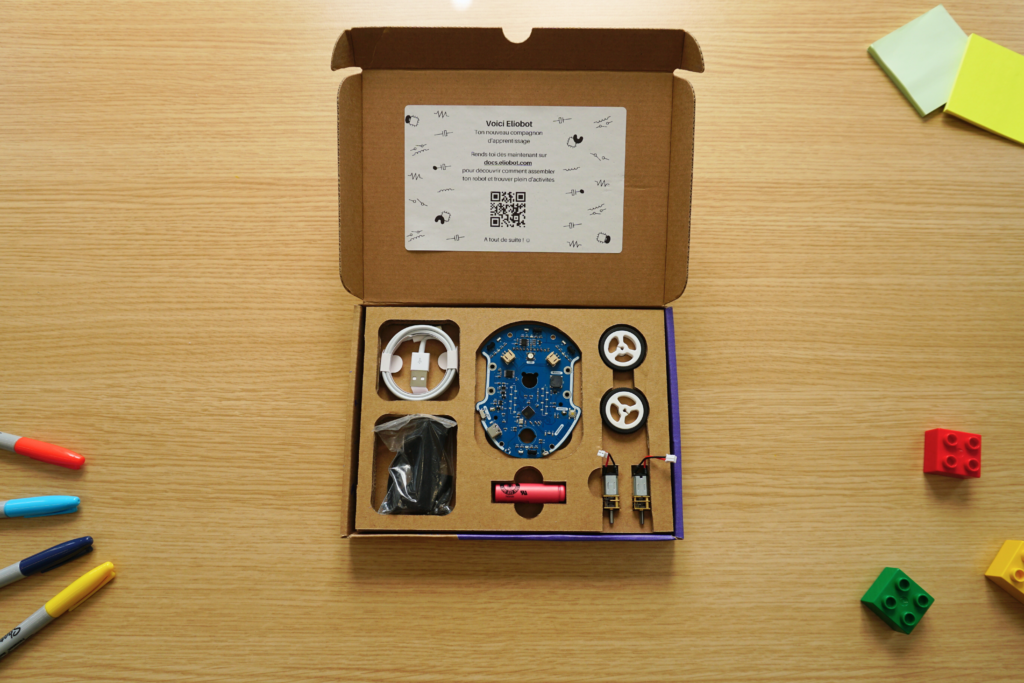

Deschizând cutia, vei găsi toate elementele care alcătuiesc noul tău robot.

Cablul USB furnizat va fi folosit pentru programare, precum si pentru reincarcarea bateriei.

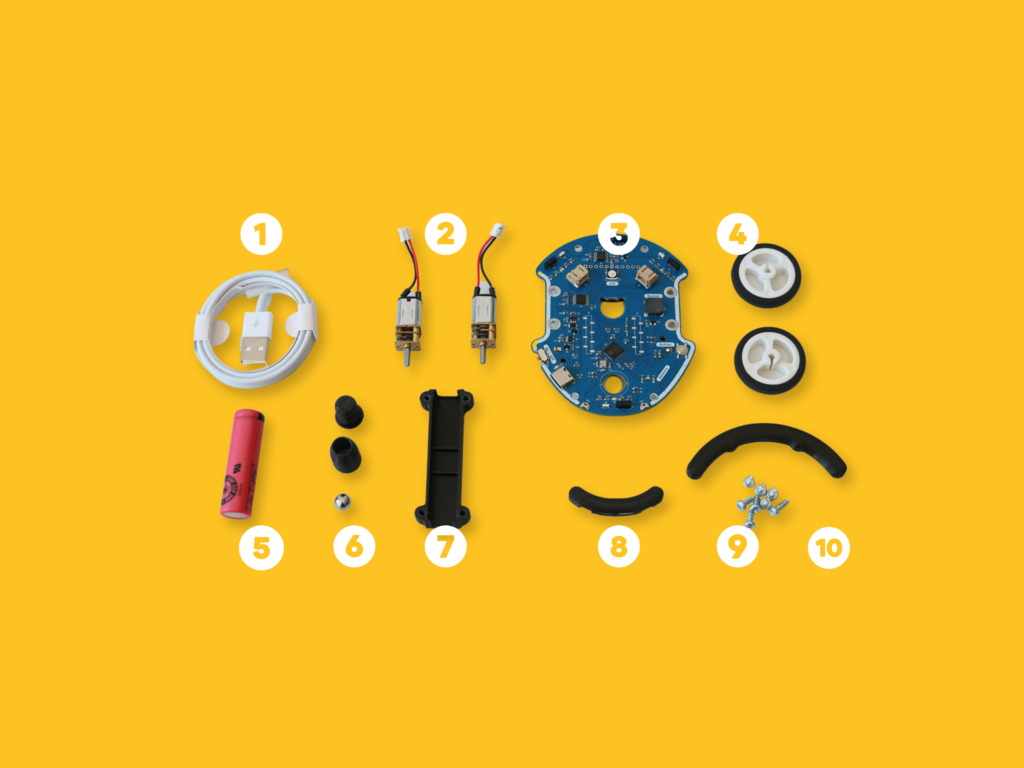

Glosarul practic înainte de a începe construcția

1. Cablu USB
2. Motoare
3. Card electronic
4. Roți
5. Bateria
6. Roata de rulare
7. Suporturi motor
8. Bara de protecție spate
9. Șurub
10. Bara de protectie fata

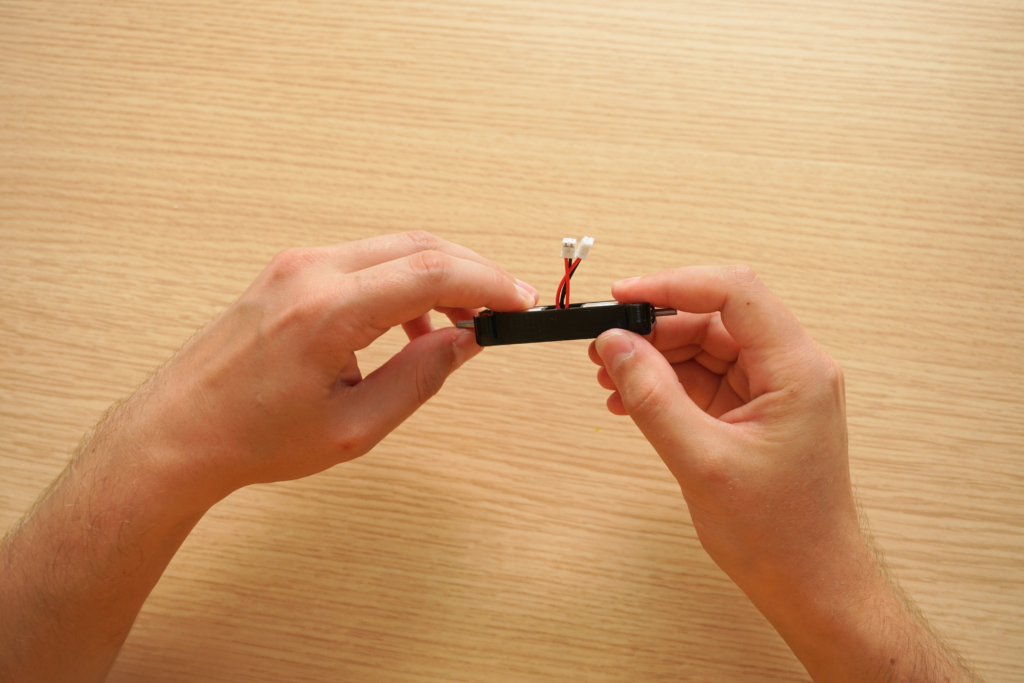

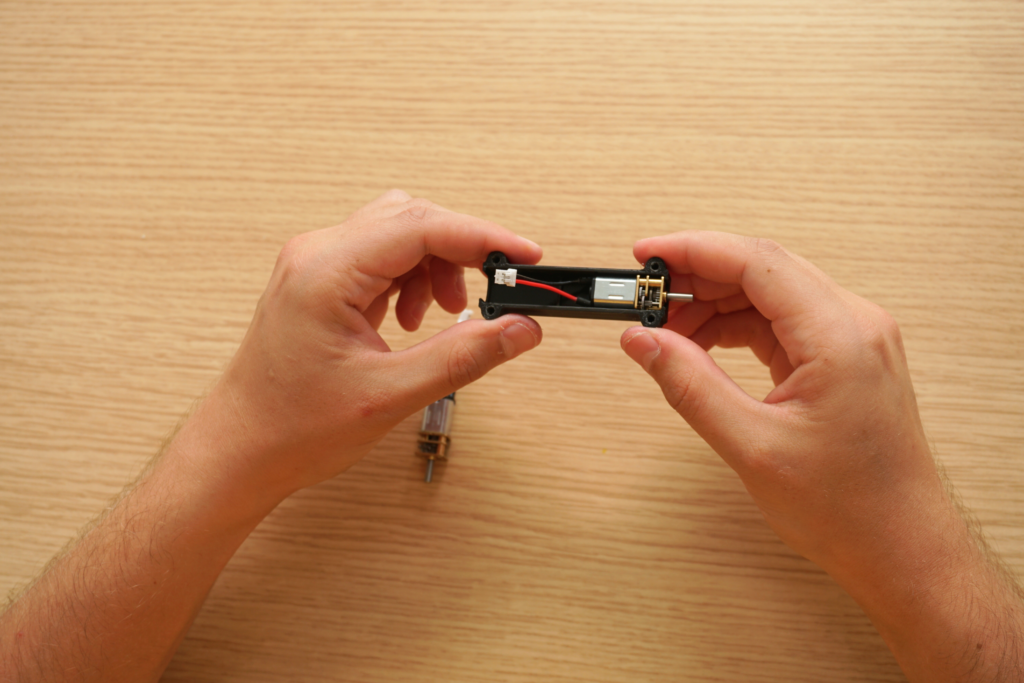

Pasul 2: Asamblarea motorului

Pentru acest pas veți avea nevoie de suportul motorului și motoare.

Introduceți motoarele în suportul lor, având grijă ca acestea să fie bine aliniate și să nu iasă în afară.

Pasul 3: Ansamblu motor – card electronic

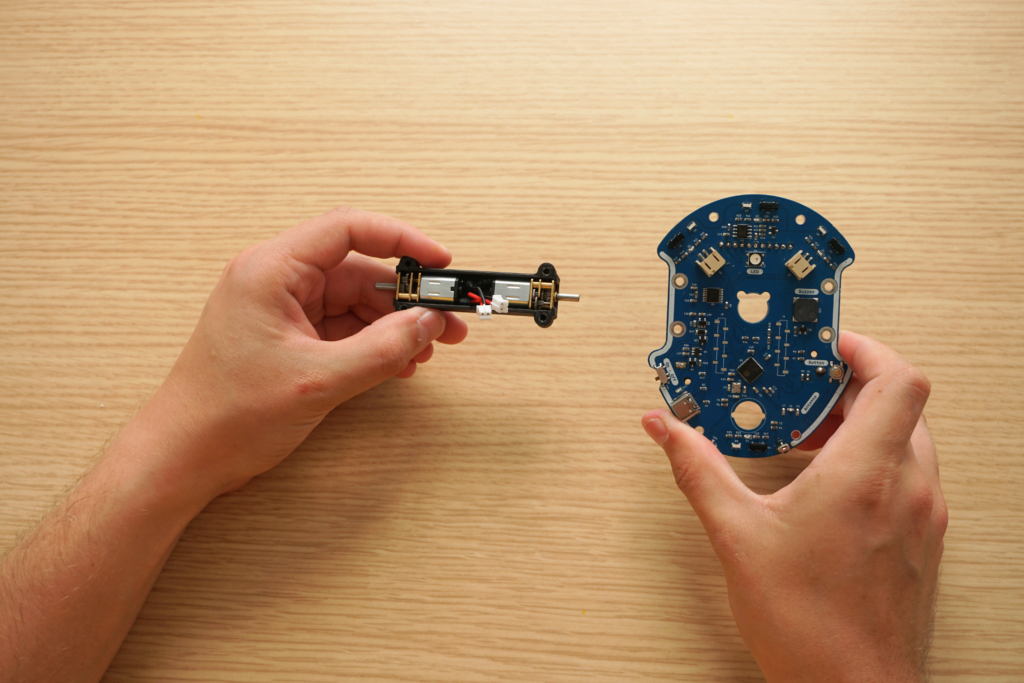

Pentru acest pas, veți avea nevoie de suportul motorului, cardul electronic, 4 șuruburi și o șurubelniță.

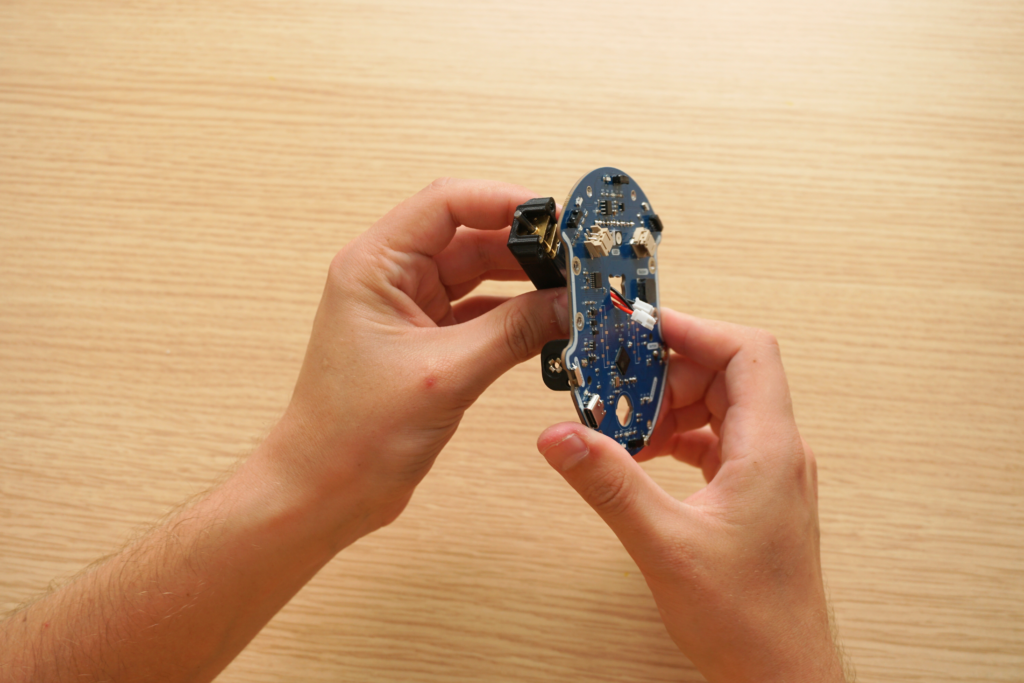

Glisați cablul motorului în orificiul de pe cardul electronic. Vor aluneca cu ușurință.

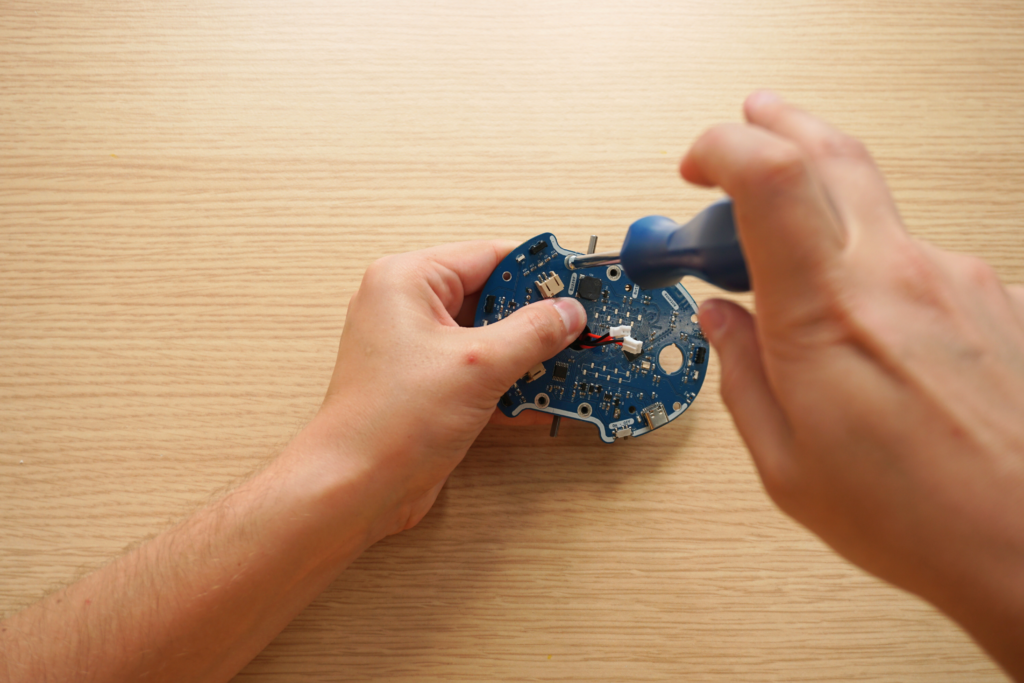

Introduceți apoi înșurubați primele 4 șuruburi de pe fața superioară a cardului electronic. Sunt 2 pe fiecare parte.

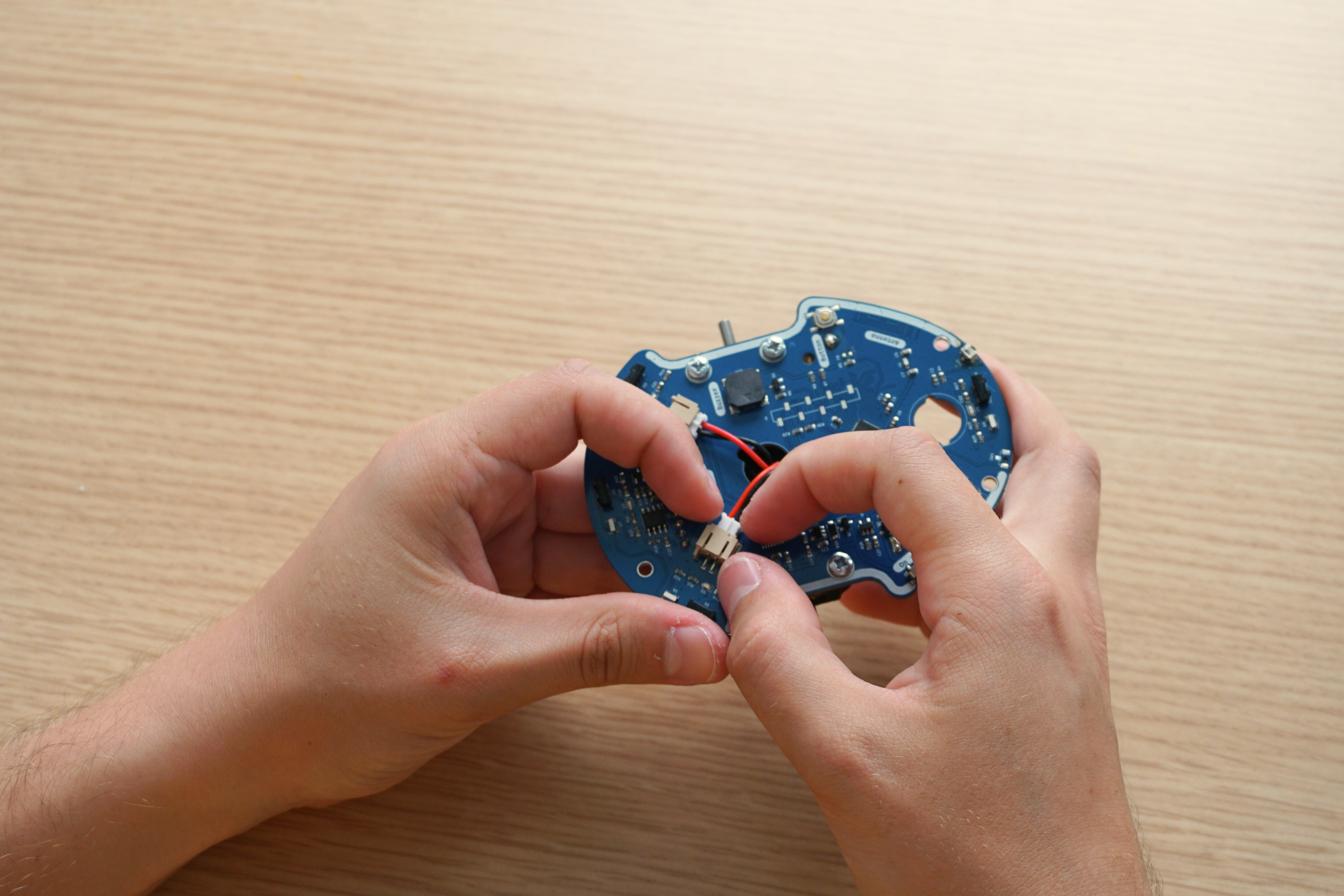

Încă în partea de sus a lui Eliobot, conectați firele motorului la placă.

Aveți grijă să conectați motorul drept la conectorul drept și cel stâng la stânga. Dacă cablurile sunt inversate, Eliobot se va deplasa apoi înapoi în loc de înainte și se va întoarce în direcția opusă.

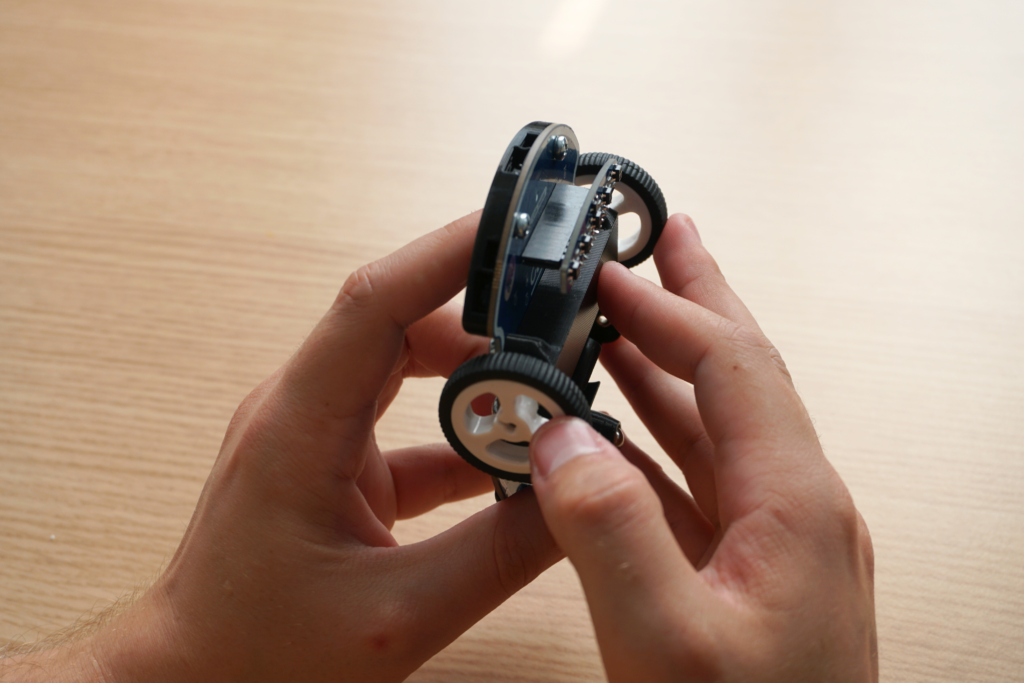

Pasul 4: Roți – Ansamblu card electronic

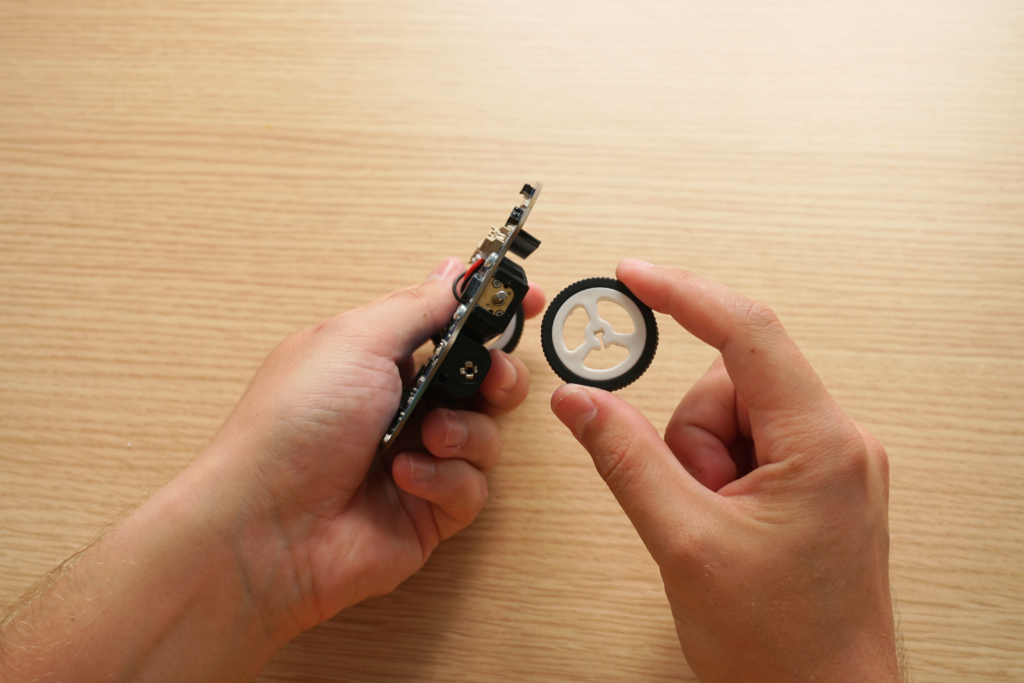

Există o parte plată pe axa motorului care ar trebui să se alinieze cu partea dreaptă din centrul roții.

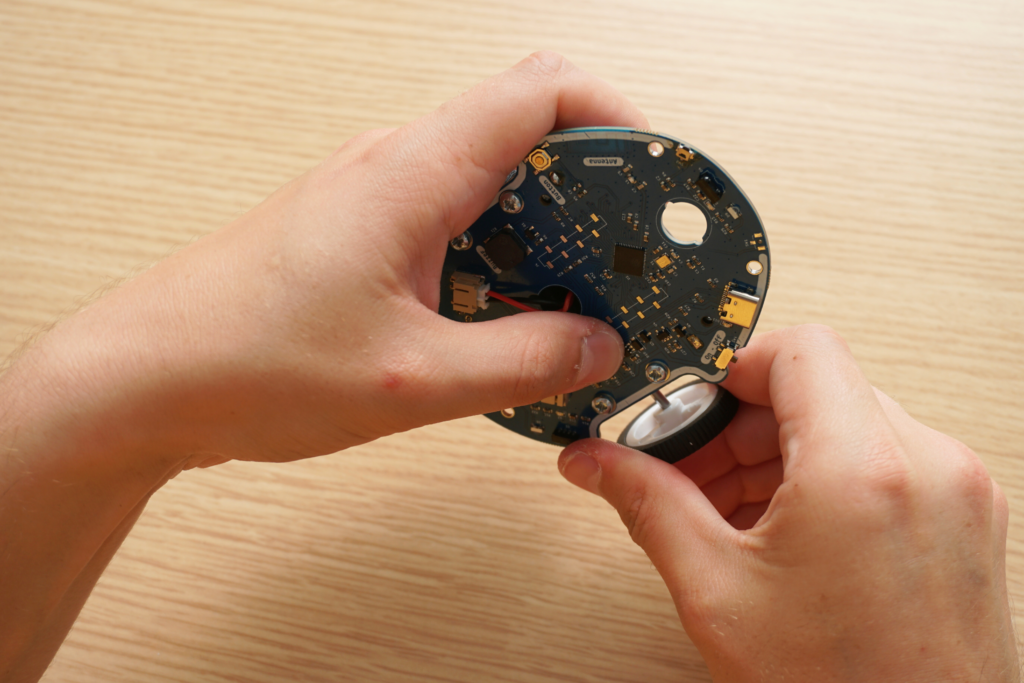

Așezați roata plat pe masă (suprafața curbată în sus) și introduceți axa motorului în centrul roții.

Verificați dacă axa motorului este introdusă corect până la capăt în roată.

Pasul 5: Ansamblul roții foloase – Card electronic

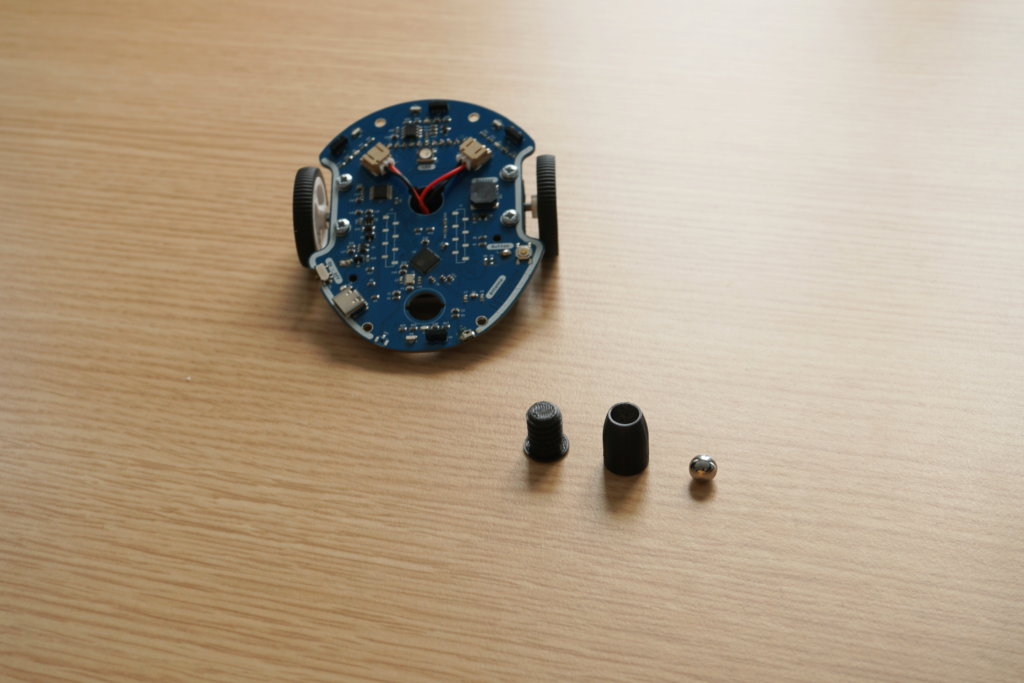

Roata de rulare este formată din 2 părți care se înșurubează împreună și o bilă mică de oțel.

Introduceți complet partea superioară în orificiul de pe spatele plăcii electronice. Pentru a facilita înșurubarea, șurubul trebuie să se potrivească în cele 2 mici crestături situate pe fiecare parte a găurii.

Apoi puteți pune mingea în partea inferioară a roții de rulare, apoi o puteți înșuruba sub card, pe șurubul pe care tocmai l-ați introdus.

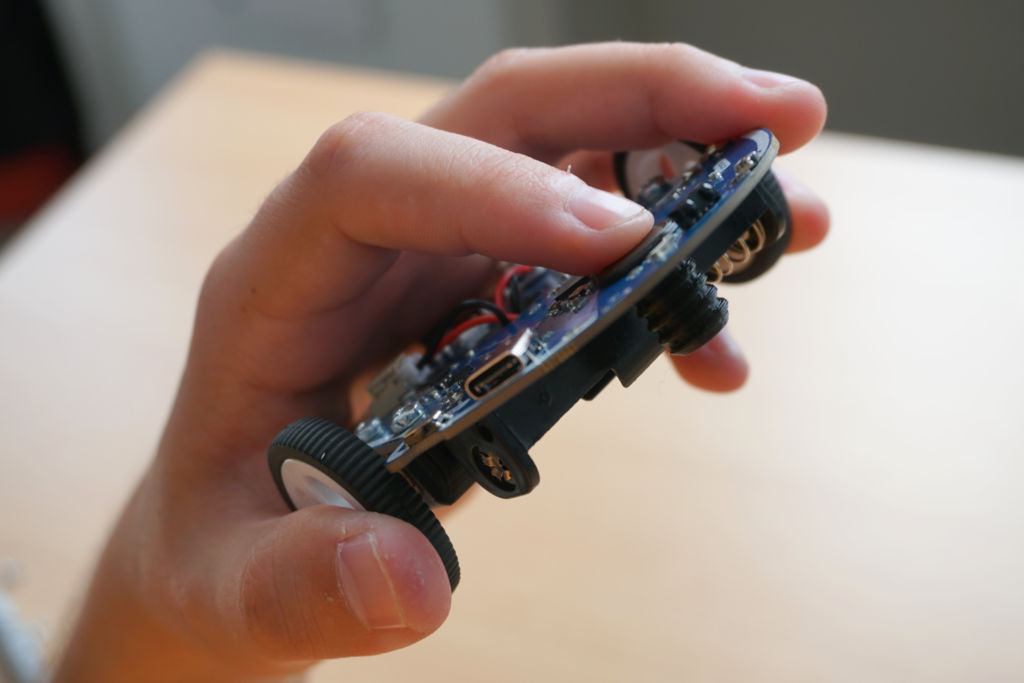

Pentru a verifica dacă șurubul este introdus corect, puteți privi din lateral pentru a vă asigura că este plat pe card.

Pasul 6: Instalarea barelor de protecție

Pentru a vă proteja noul însoțitor și a vă asigura că funcționează corect cât mai mult timp posibil, acesta vine cu două bare de protecție, una mare în față și una mai mică în spate.

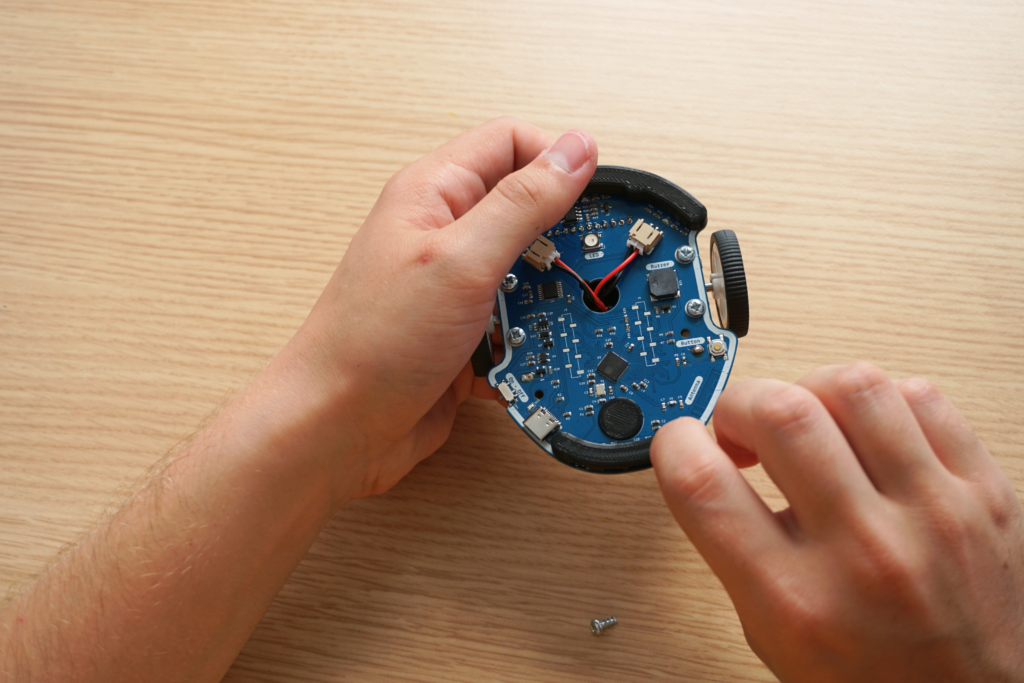

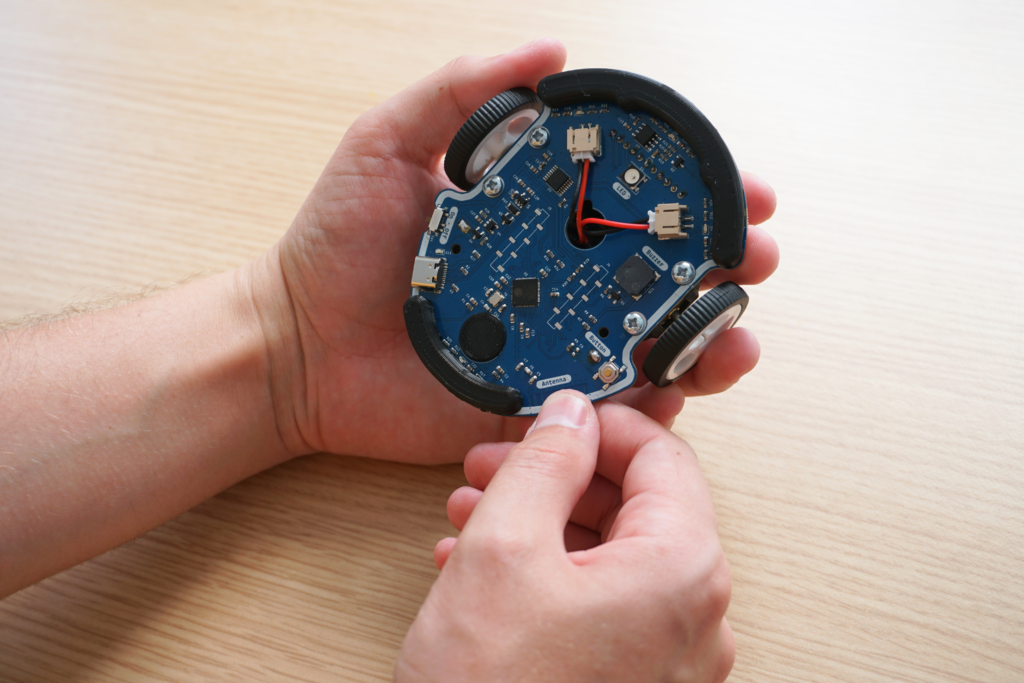

Pentru a le asambla, așezați pur și simplu o bară de protecție deasupra robotului, la marginea cardului.

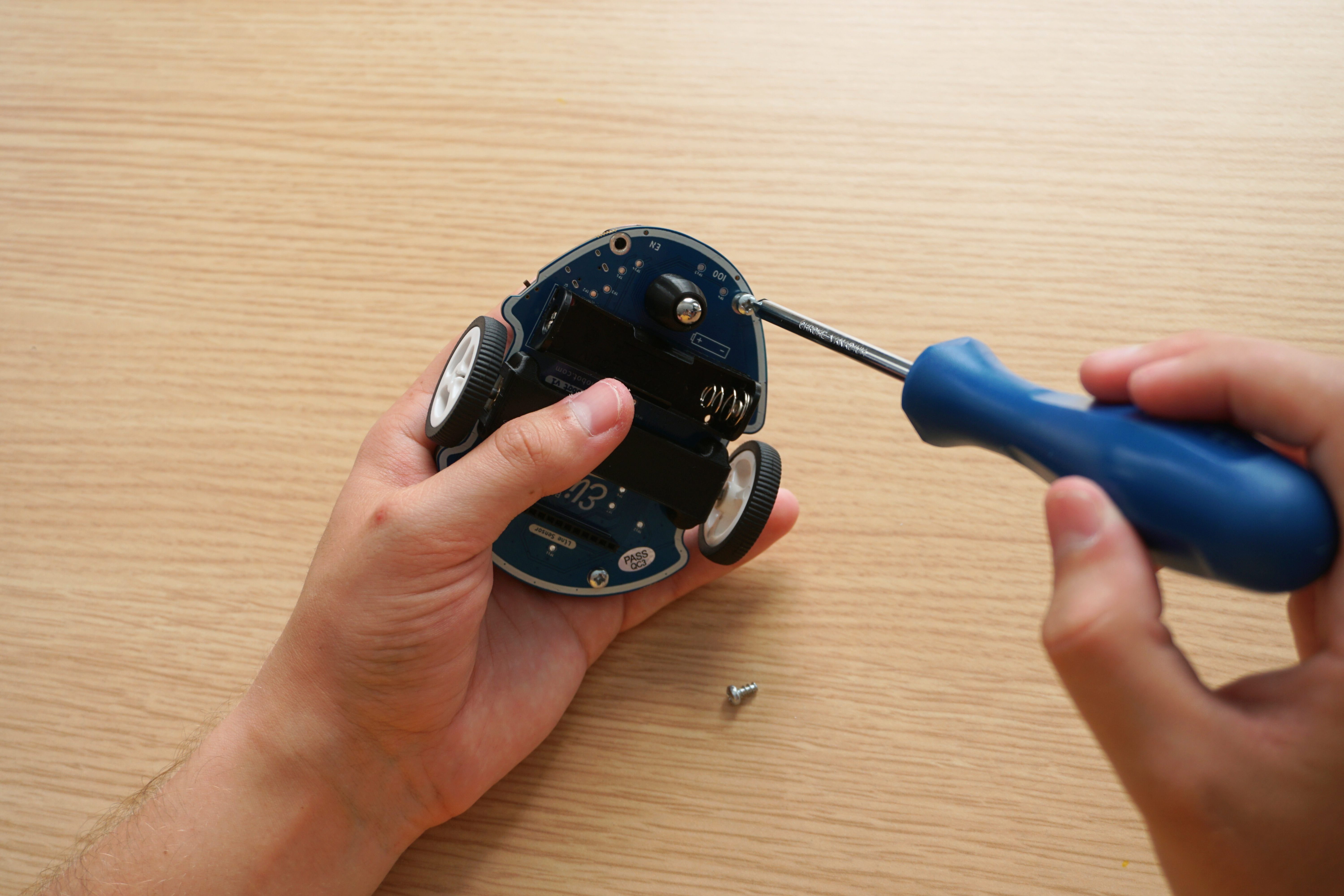

Apoi înșurubați-l de jos cu 2 șuruburi. Apoi începem din nou cu al doilea.

Pasul 7: Instalarea senzorului de linie

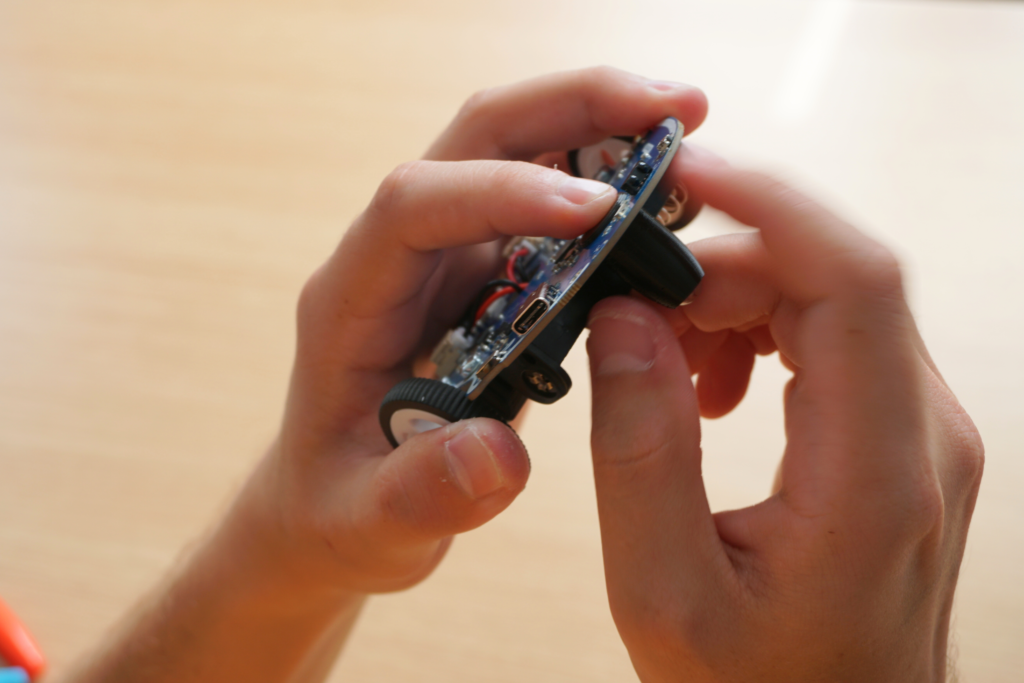

Introduceți pinii senzorului în conectorul de sub Eliobot, cu partea rotunjită a senzorului îndreptată în față.

Verificați dacă senzorul este introdus până la capăt și aliniat corespunzător, astfel încât să funcționeze corect.

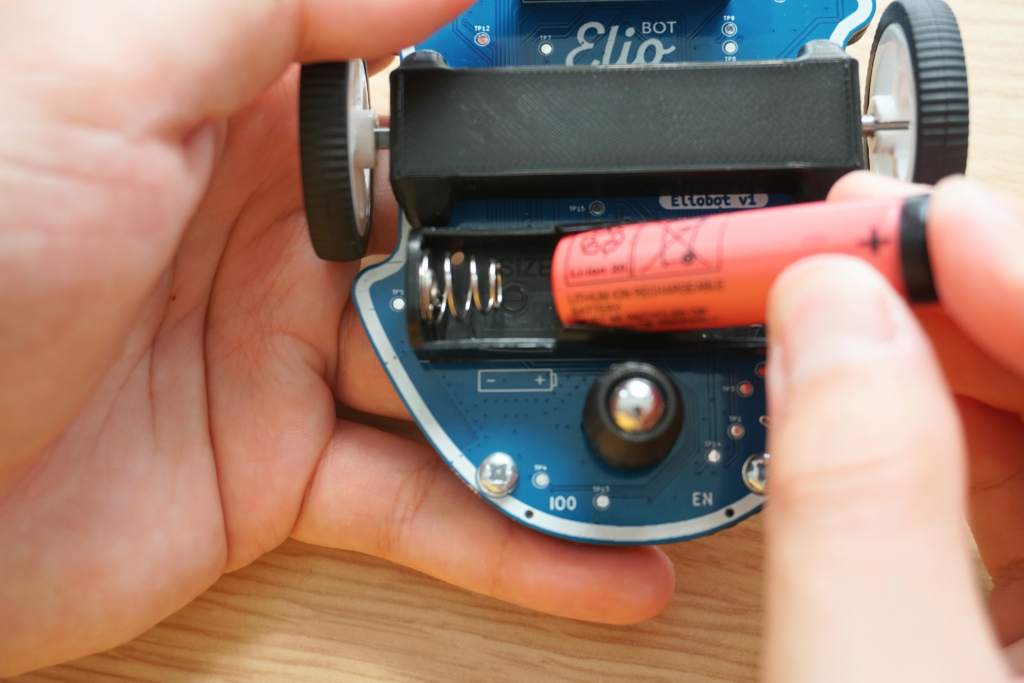

Pasul 8: Instalarea bateriei

Bateria este introdusă ca o baterie convențională, verificați polaritatea (+ și –) înainte de a o introduce.

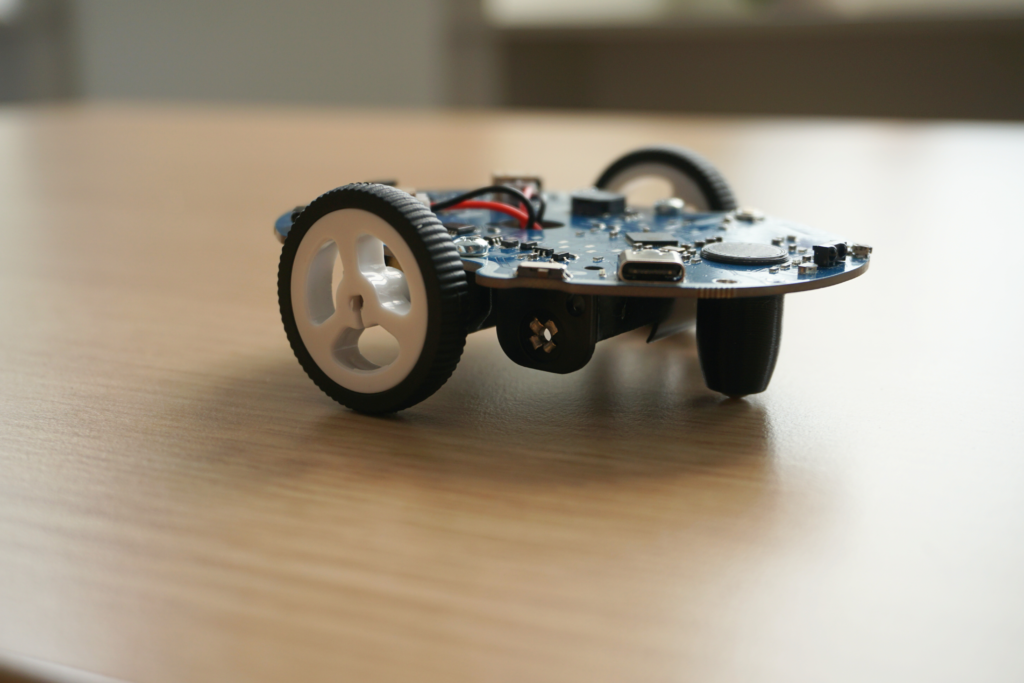

Tadam! Iată-l pe Eliobot

Ai grijă să ții Eliobot în mod corect! Fața este partea mai largă, iar spatele este partea mai îngustă.

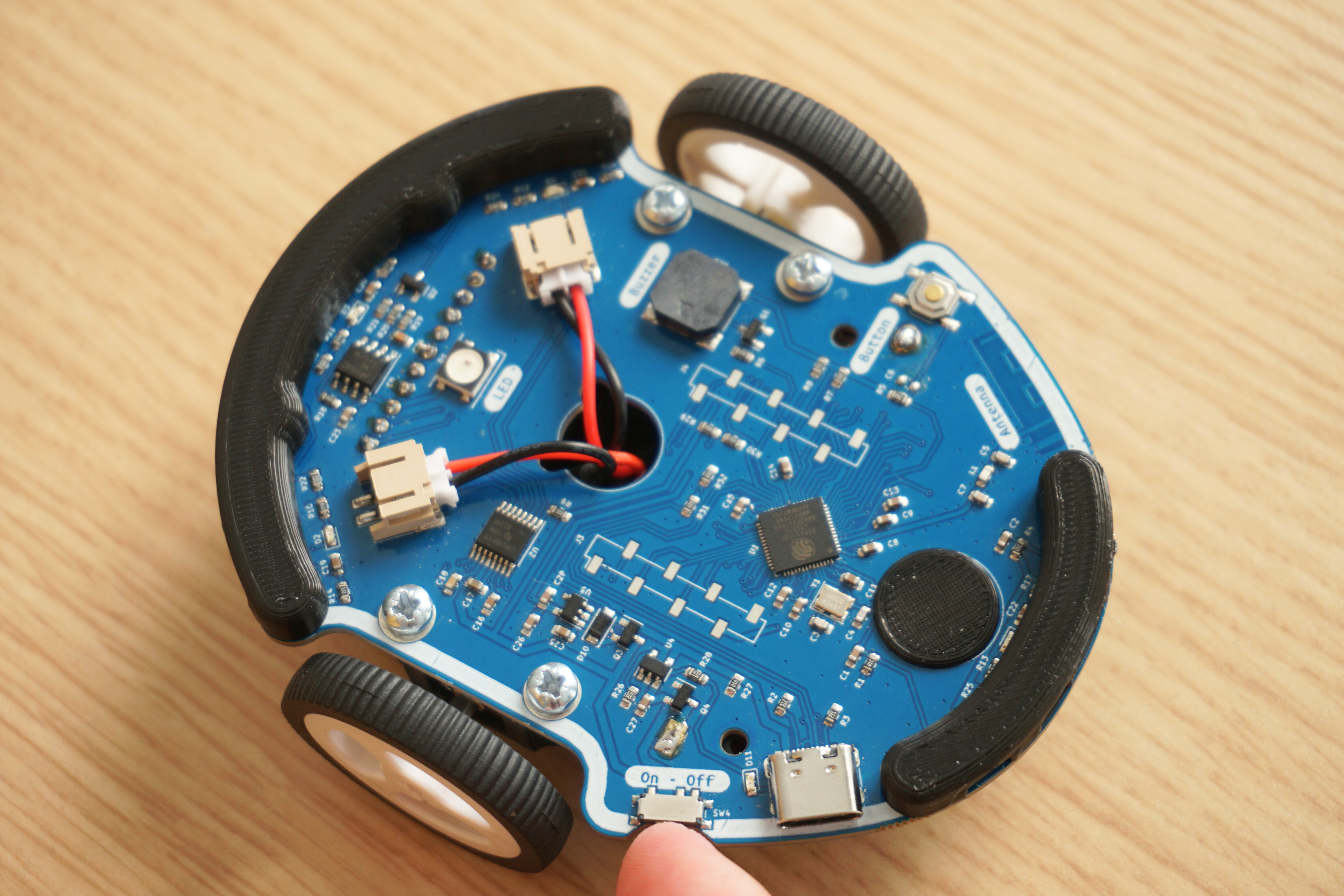

Pentru a-l porni, există un comutator pe marginea din stânga din spate a plăcii (chiar lângă mufa USB).

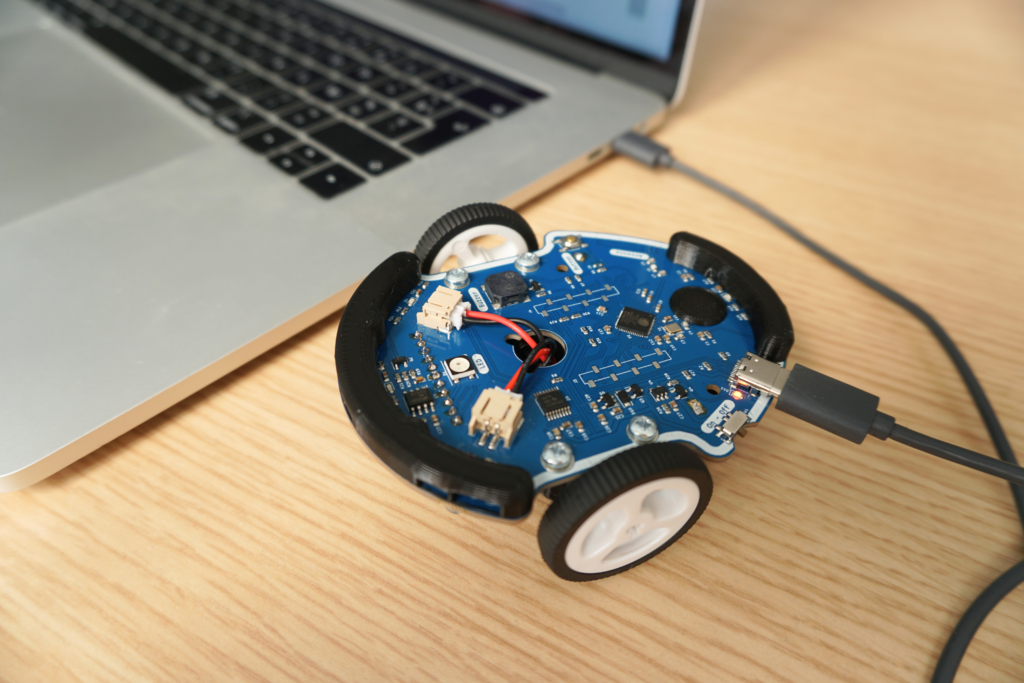

Pentru a încărca bateria, este ca la un telefon. Pur și simplu conectați cablul USB Eliobot și veți vedea un mic LED aprins lângă priză. Când se stinge înseamnă că s-a terminat de încărcat!

Bravo, ați asamblat și ați pornit cu succes Eliobot-ul dvs.! Acum sunteți gata să treceți la pasul următor: programare. Pentru a face acest lucru, accesați următorul nostru tutorial: Primul program.

Luați în considerare să vă împărtășiți experiența pe rețelele sociale și pe serverul nostru Discord. Vom fi bucuroși să vă împărtășim creațiile și să discutăm împreună.

Ne vedem curând 🙂
