Monteer Eliobot
Introductie
Welkom bij het Eliobot-tutorialplatform, vandaag gaan we leren hoe u uw nieuwe robot in elkaar kunt zetten.
Ben je klaar? 😃
In deze video zie je de gehele montage van Eliobot, hieronder vind je alle stappen stap voor stap
Het kan zijn dat de video niet meer up-to-date is, controleer onderstaande stappen
De stap-voor-stap handleiding:
Door deze tutorial te volgen, leert u hoe u Eliobot eenvoudig in elkaar zet. Alle stappen zijn gedetailleerd om u te helpen bij de constructie ervan.
Moeilijkheidsgraad: Gemakkelijk ● ○ ○
Stappen: 6
Benodigde tijd: 15 tot 20 minuten ⏱
Benodigdheden: Een schroevendraaier 🪛

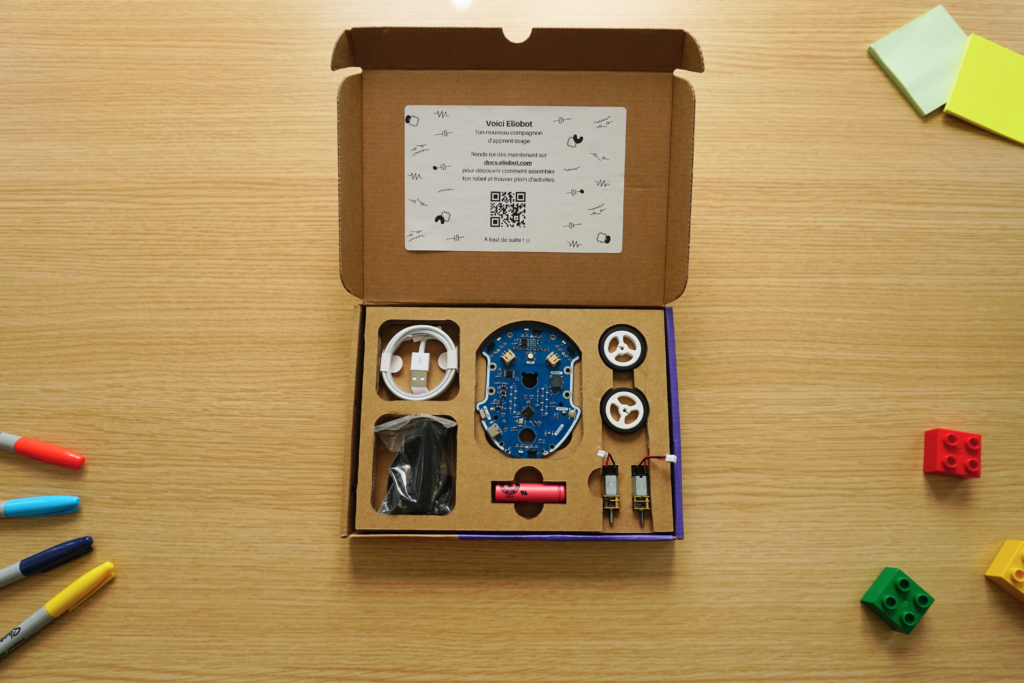

Stap 1: De doos uitpakken
Door de doos te openen, vindt u alle elementen waaruit uw nieuwe robot bestaat.
De meegeleverde USB-kabel wordt gebruikt voor het programmeren en voor het opladen van de batterij.

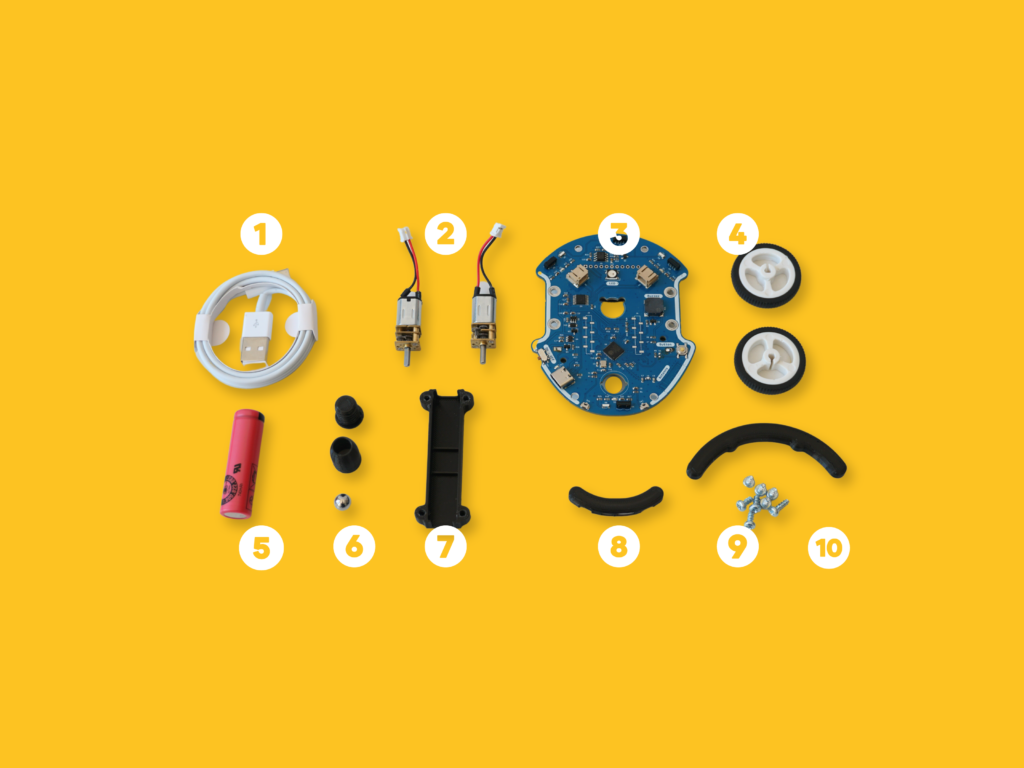

De praktische woordenlijst voordat u met de bouw begint
- USB-kabel
- Motoren
- Elektronische kaart
- Wielen
- Batterij
- Tussenwiel
- Motorsteunen
- Achterbumper
- Schroef
- Voorbumper

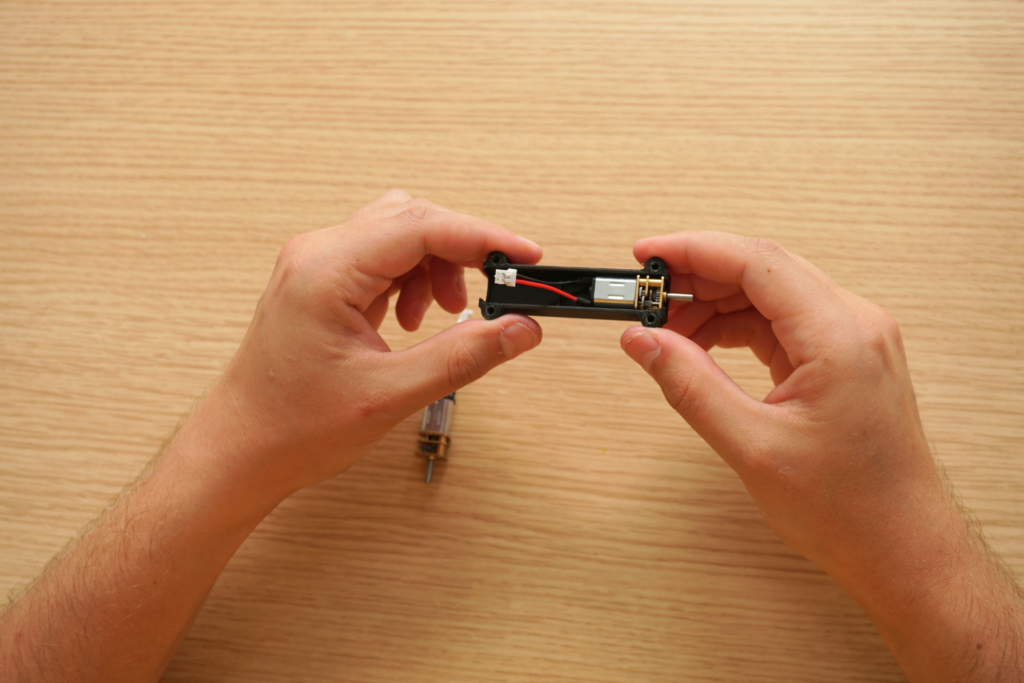

Stap 2: Motormontage

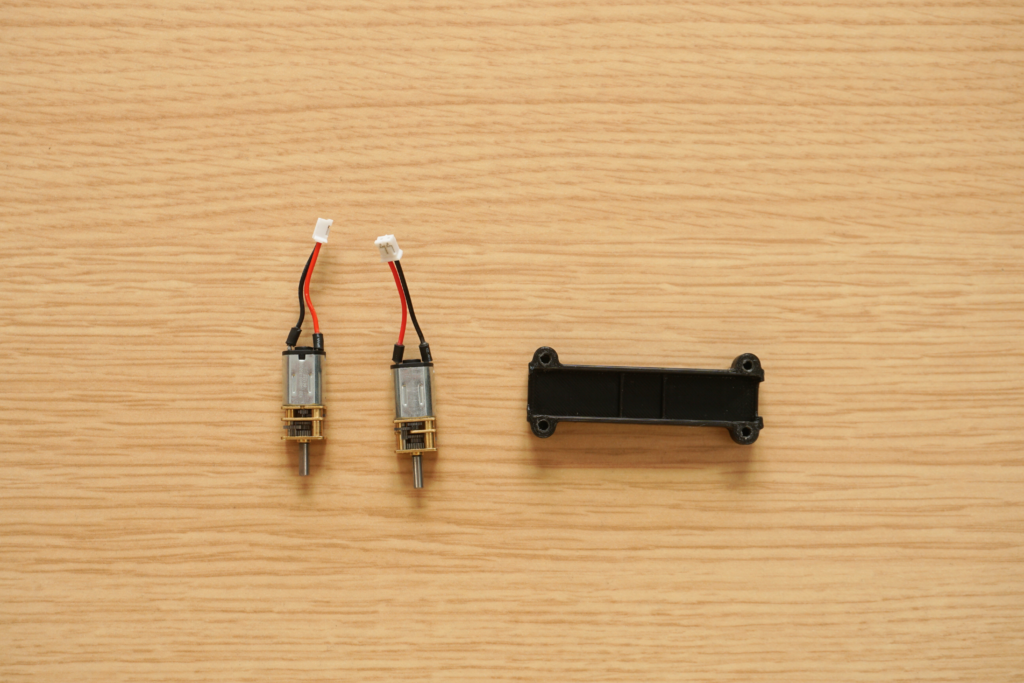

Voor deze stap heb je de motorsteun en motoren nodig.

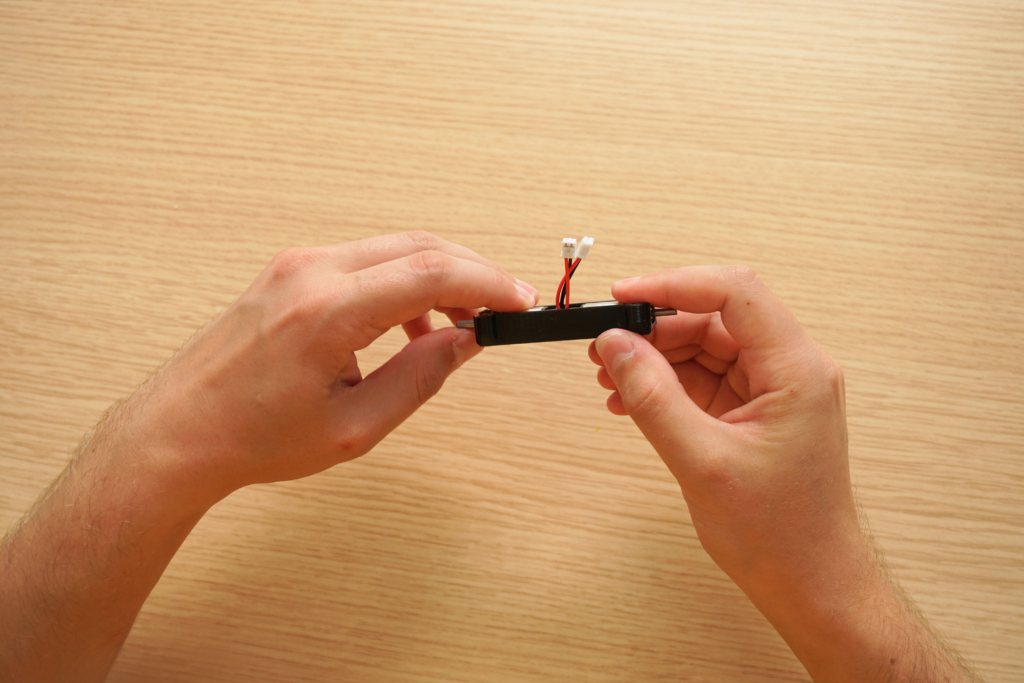

Plaats de motoren in hun steun en zorg ervoor dat ze goed uitgelijnd zijn en niet uitsteken.

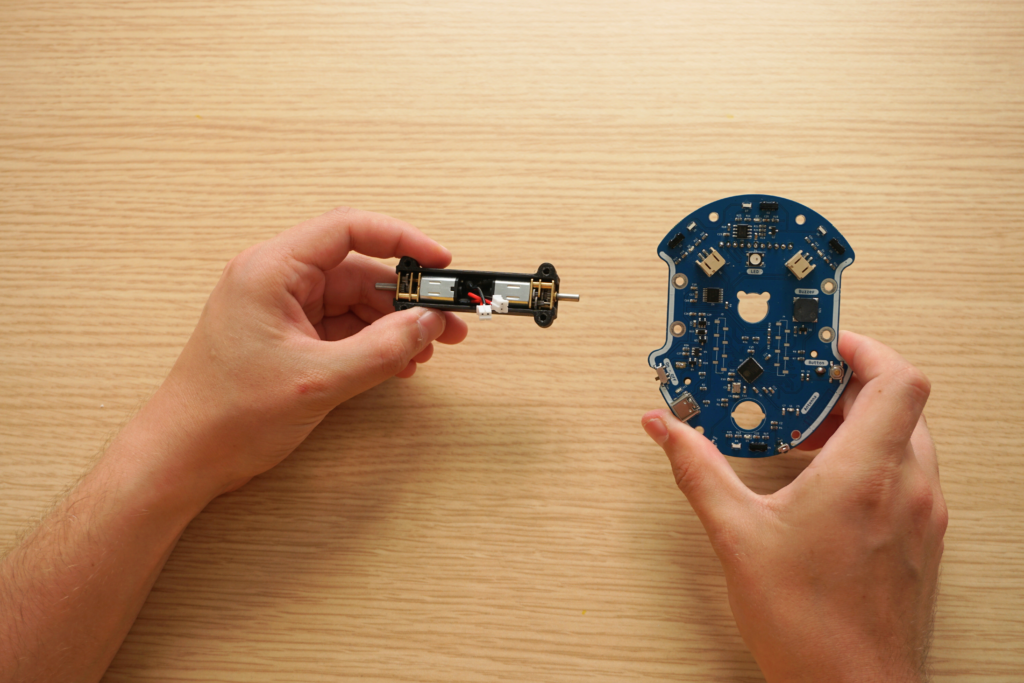

Stap 3: Motormontage – elektronische kaart
Voor deze stap heeft u de motorsteun, de elektronische kaart, 4 schroeven en een schroevendraaier nodig.

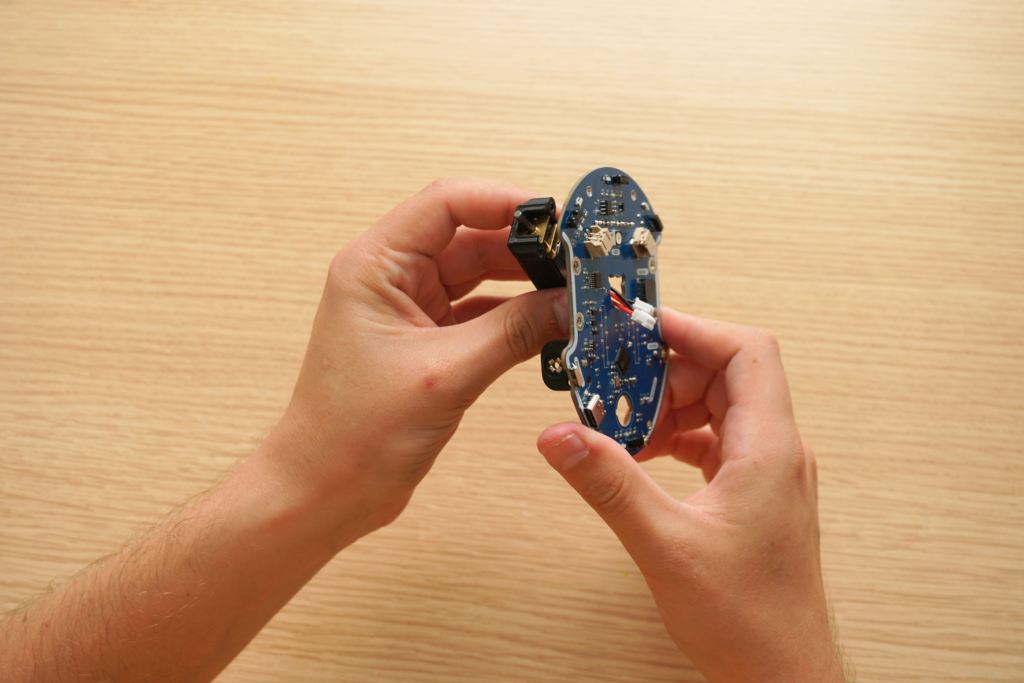

Schuif de motorkabel in de opening op de elektronische kaart. Ze glijden er gemakkelijk in.

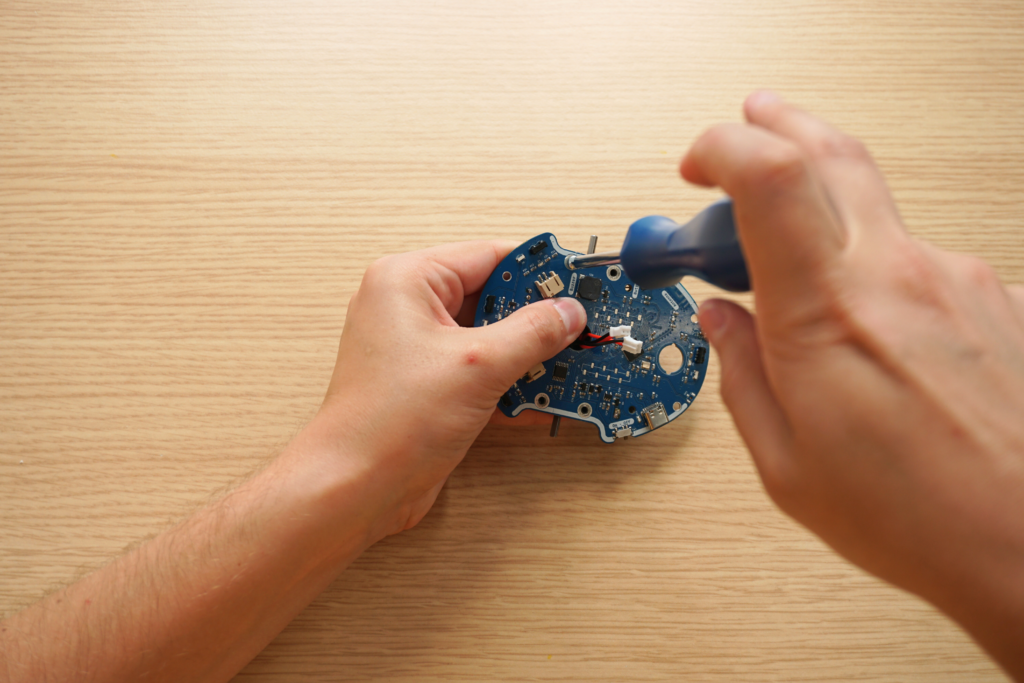

Plaats en schroef de eerste 4 schroeven vanaf de bovenkant van de elektronische kaart vast. Er zijn er 2 per kant.

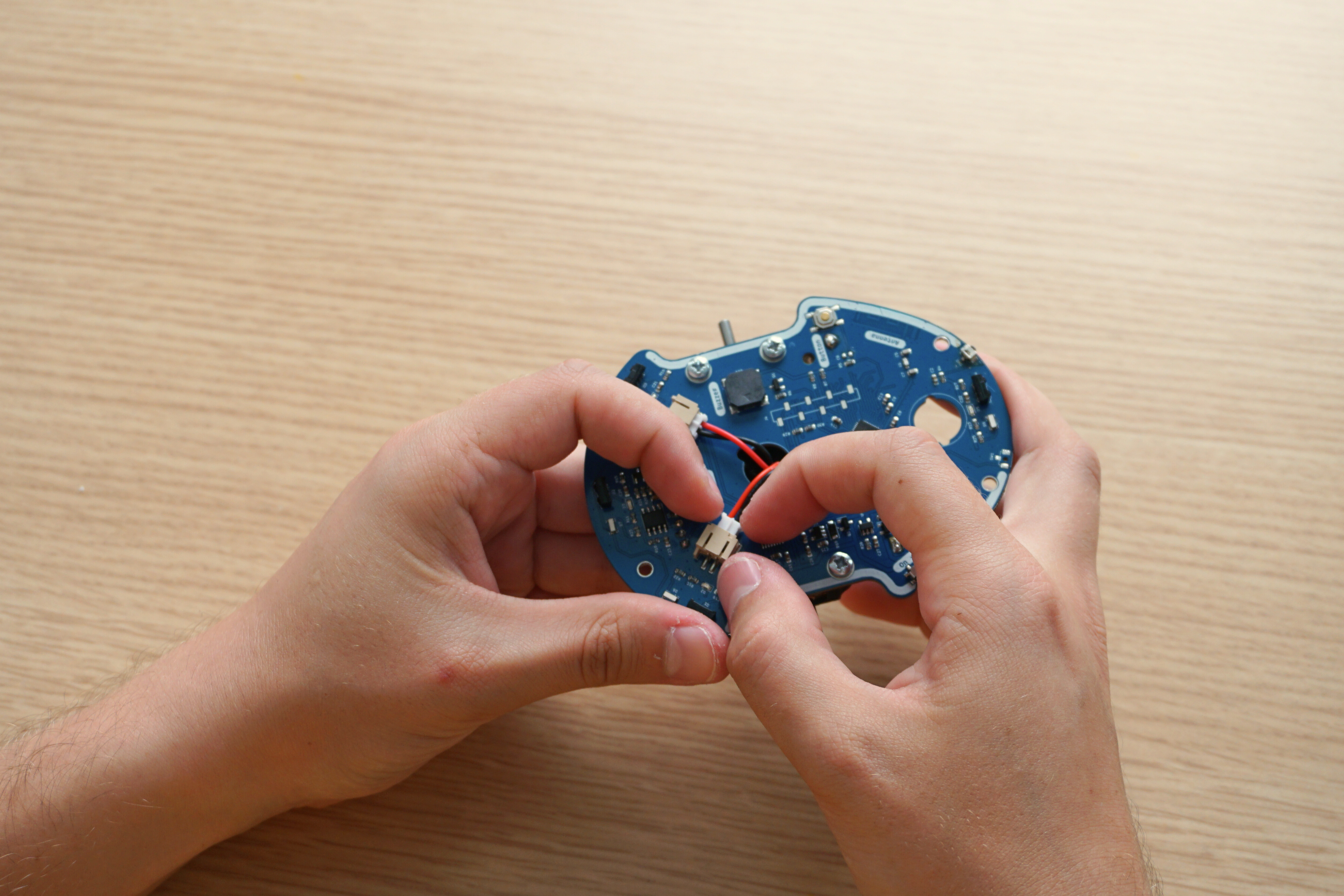

Nog steeds aan de bovenzijde van Eliobot, sluit u de motordraden aan op het bord.
Zorg ervoor dat u de rechtermotor op de rechterconnector aansluit en de linker op de linker. Als de kabels worden omgedraaid, beweegt Eliobot dan achteruit in plaats van vooruit en draait in de tegenovergestelde richting.

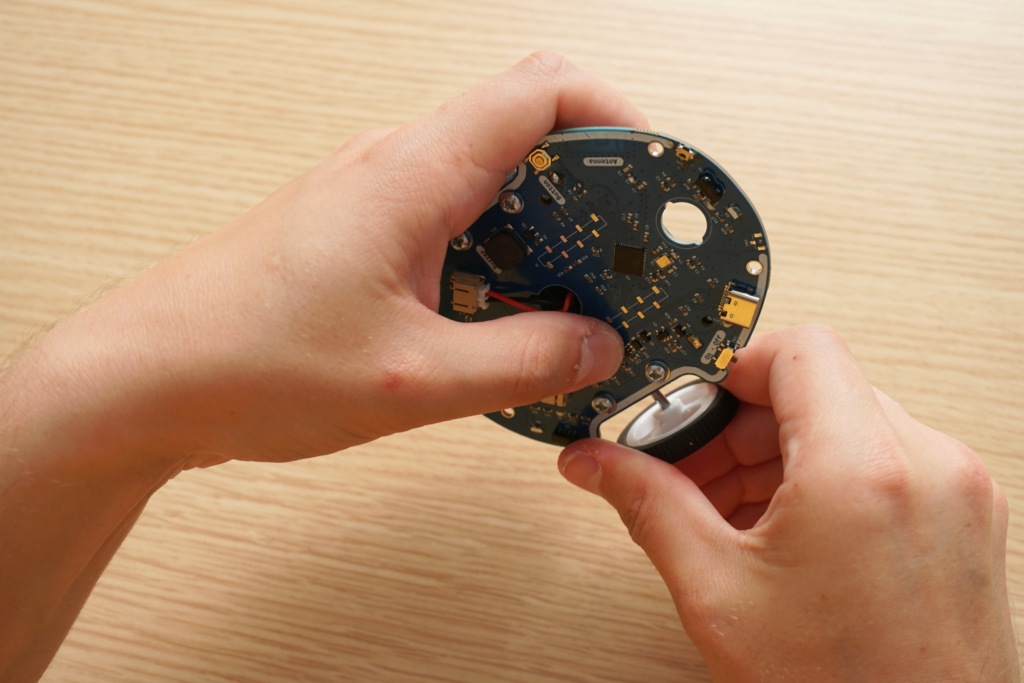

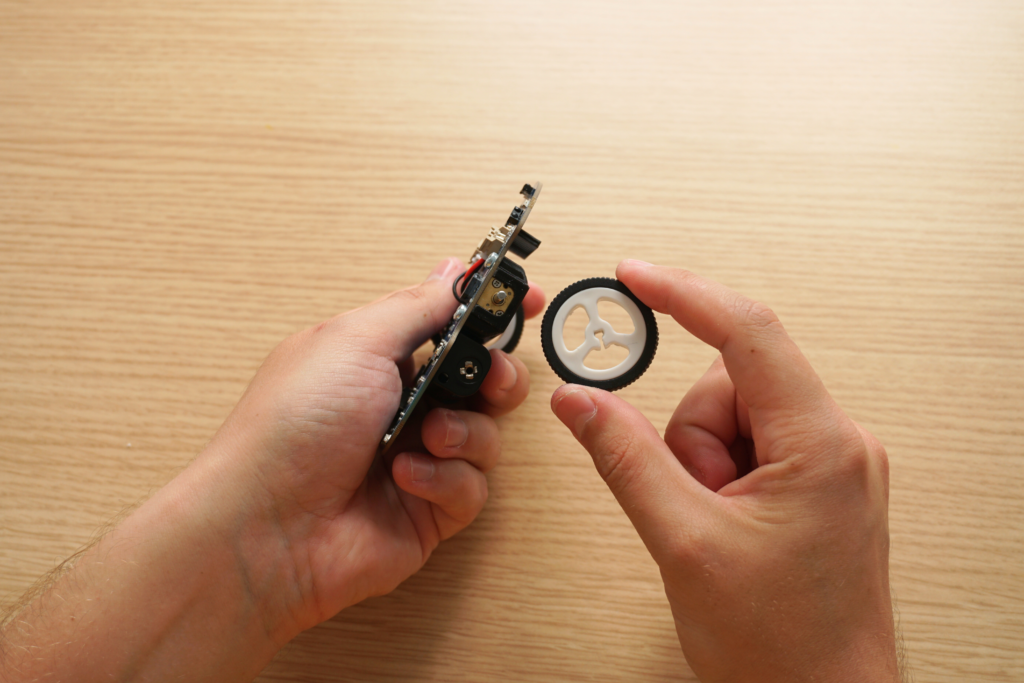

Stap 4: Wielen – Elektronische kaartmontage
Er bevindt zich een plat gedeelte op de motoras dat op één lijn moet liggen met het rechte gedeelte in het midden van het wiel.
Plaats het wiel plat op de tafel (het gebogen oppervlak naar boven gericht) en steek de motoras in het midden van het wiel.
Controleer of de motoras correct en helemaal in het wiel is geplaatst.

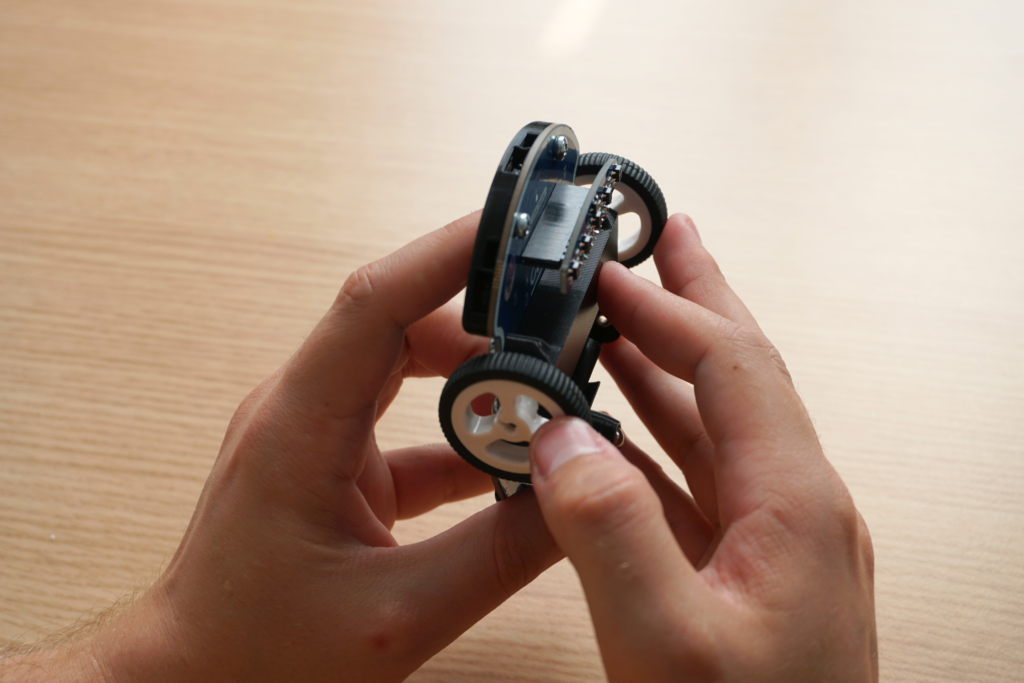

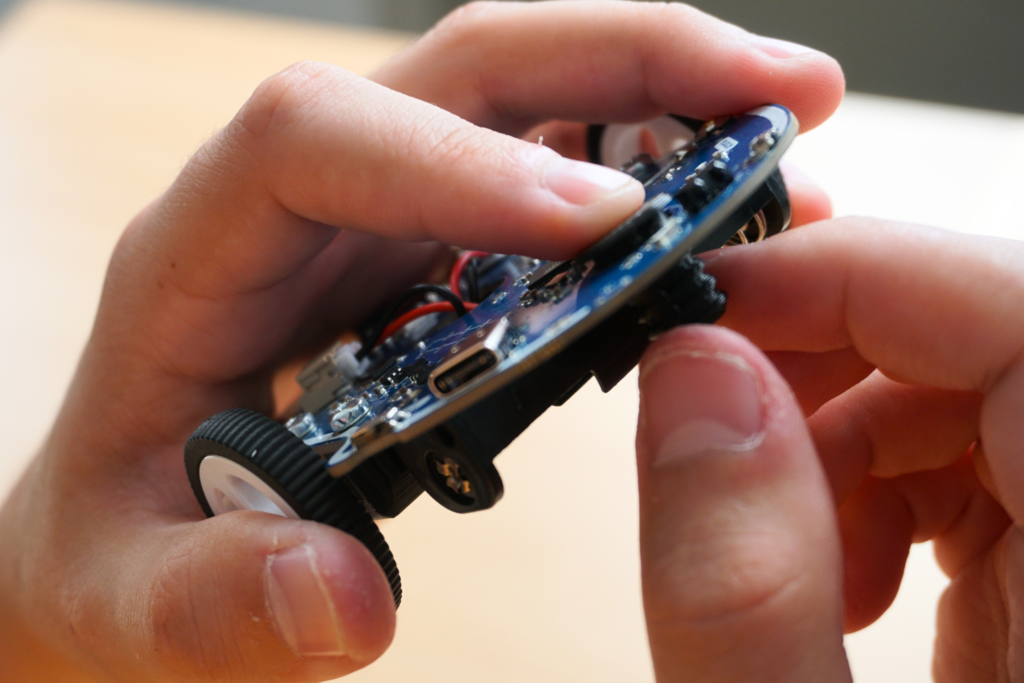

Stap 5: Montage van het tussenwiel – Elektronische kaart
Het tussenwiel bestaat uit 2 delen die aan elkaar geschroefd worden en een kleine stalen kogel.
Steek de bovenkant volledig in het gat aan de achterkant van het elektronische bord. Om het schroeven te vergemakkelijken, moet de schroef in de 2 kleine inkepingen aan elke kant van het gat passen.

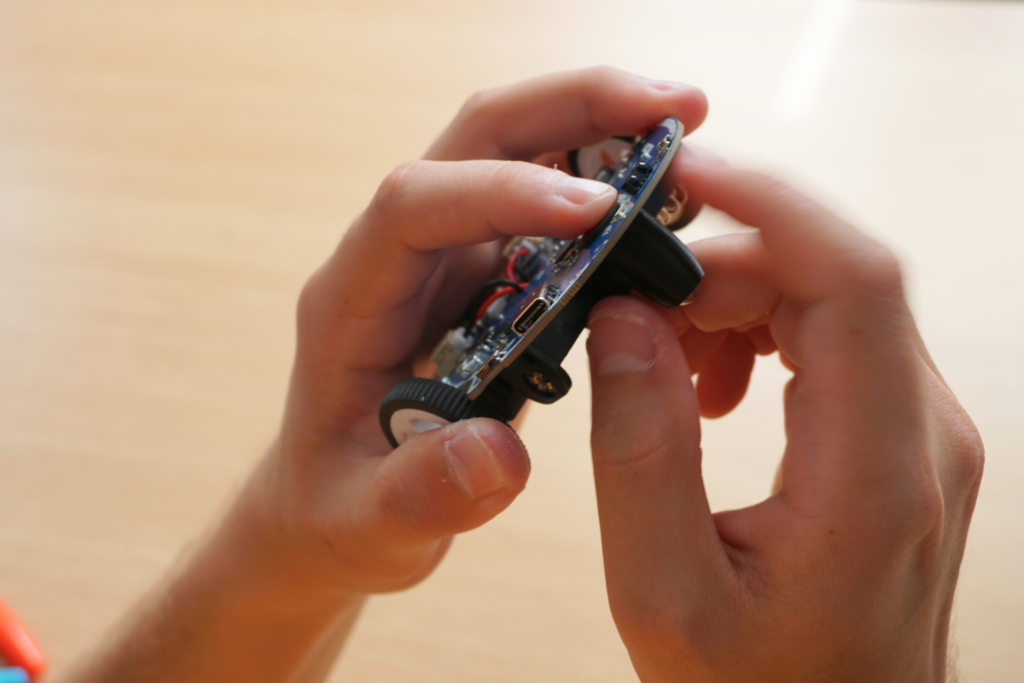

Vervolgens kunt u de kogel in het onderste deel van het tussenwiel plaatsen en deze vervolgens onder de kaart schroeven, op de schroef die u zojuist hebt geplaatst

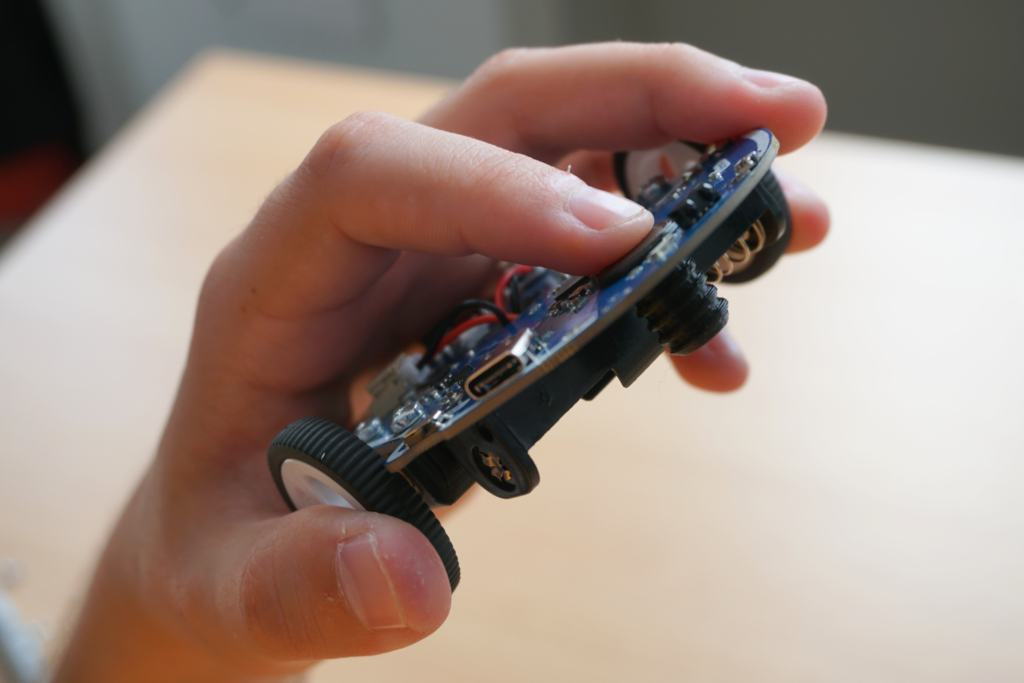

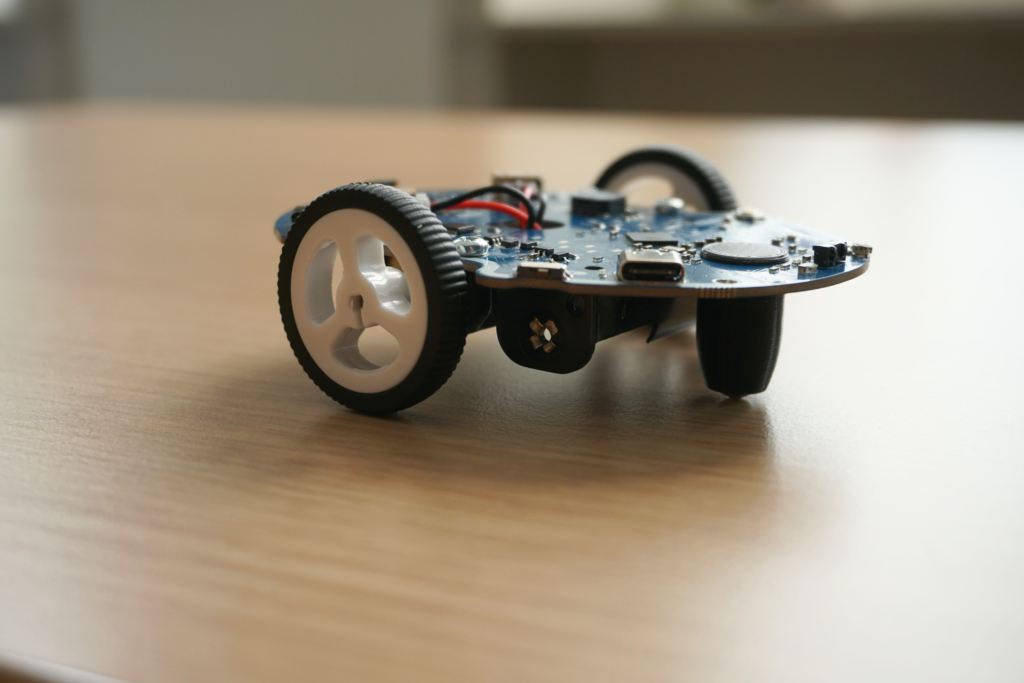

Om te controleren of de schroef goed is geplaatst, kunt u vanaf de zijkant kijken of deze plat tegen de kaart ligt.

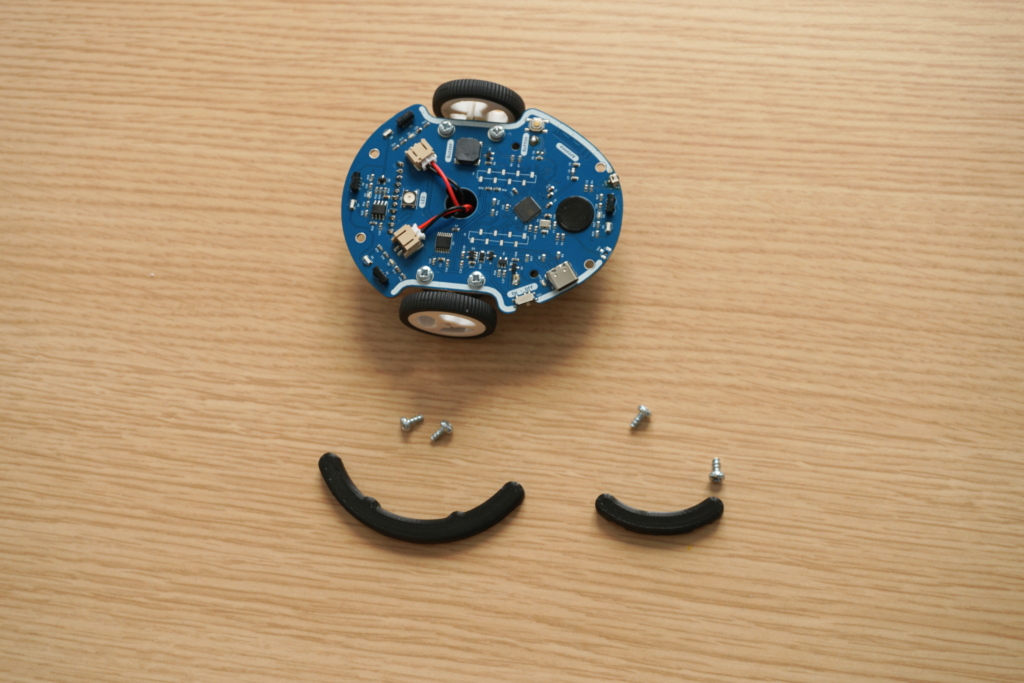

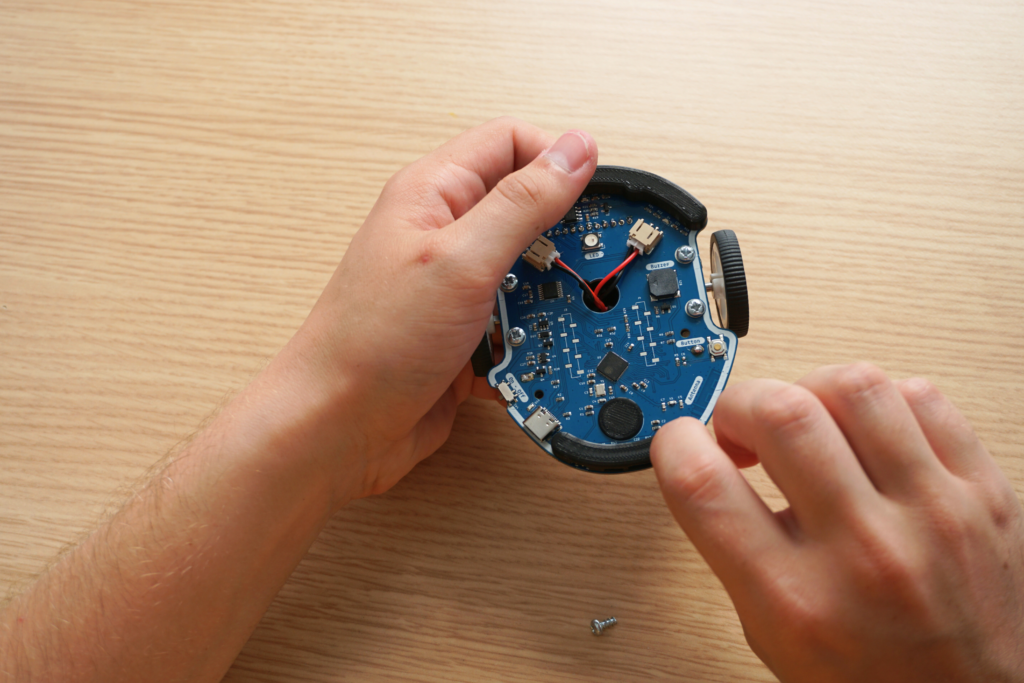

Stap 6: De bumpers installeren
Om je nieuwe metgezel te beschermen en ervoor te zorgen dat hij zo lang mogelijk goed blijft functioneren, wordt hij geleverd met twee bumpers, een grote aan de voorkant en een kleinere aan de achterkant.
Om ze in elkaar te zetten, plaatst u eenvoudig een bumper bovenop de robot aan de rand van de kaart.

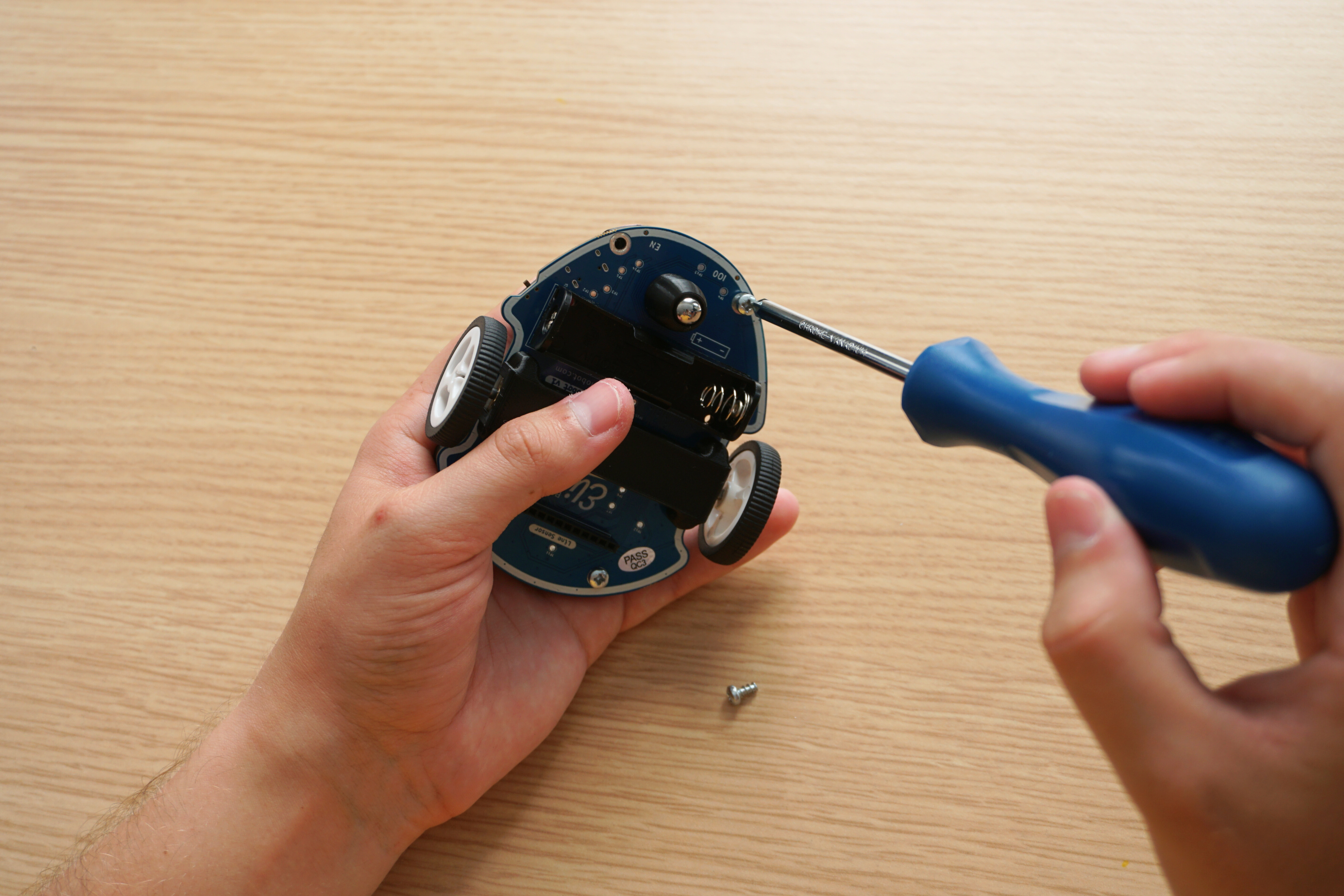

Schroef hem vervolgens van onderaf vast met 2 schroeven. We beginnen dan opnieuw met de tweede.
Stap 7: De lijnsensor installeren

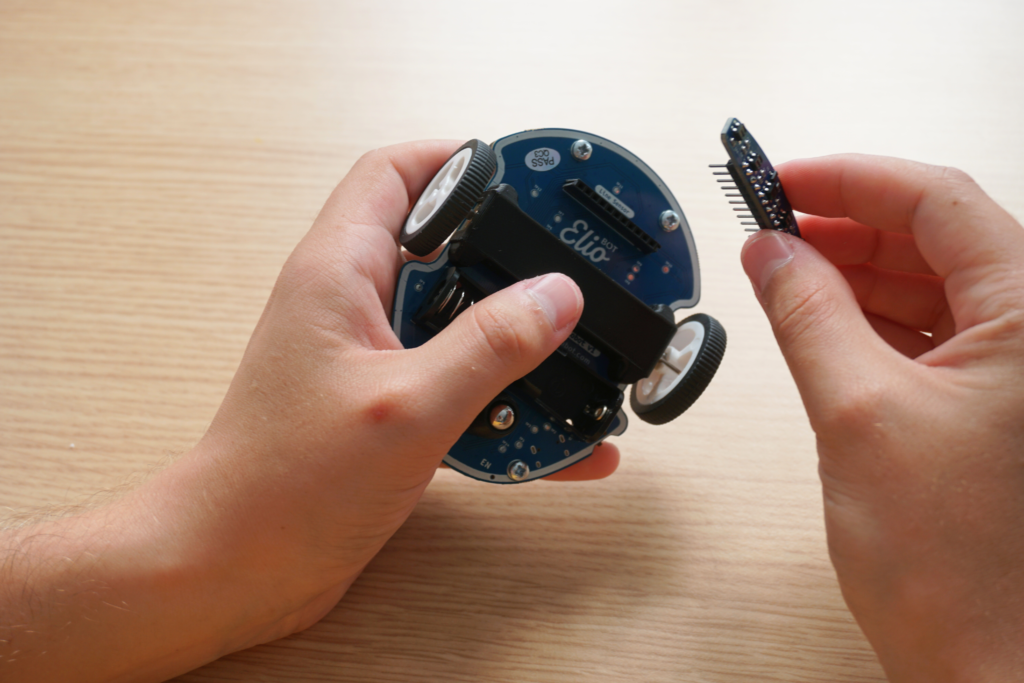

Steek de sensorpinnen in de connector onder Eliobot, met het ronde deel van de sensor naar voren gericht.
Controleer of de sensor helemaal is ingebracht en goed is uitgelijnd, zodat deze correct functioneert.

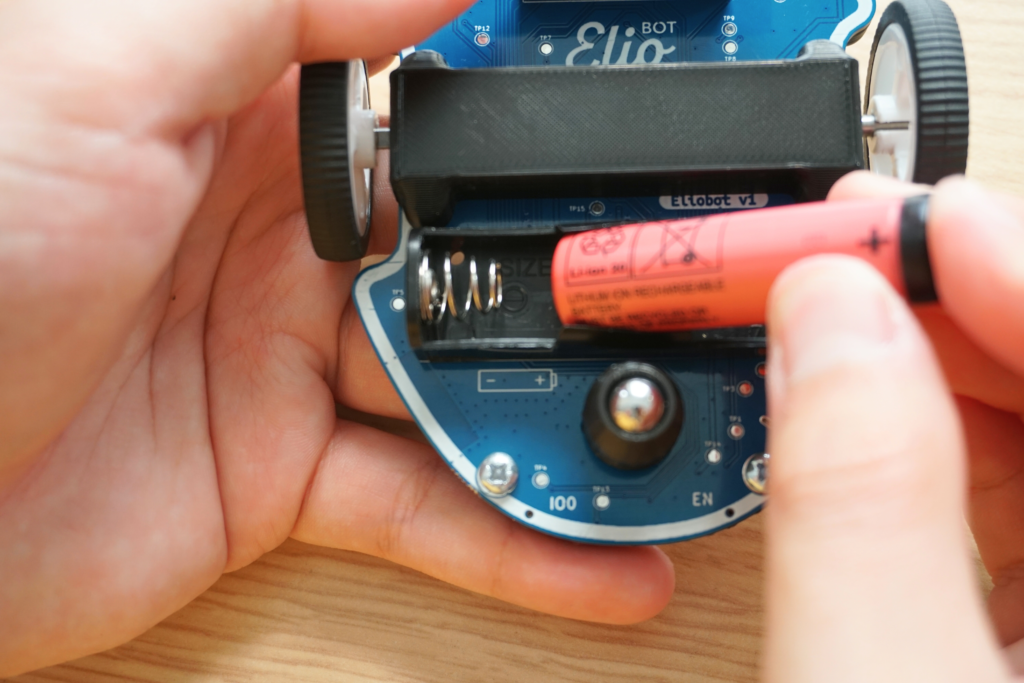

Stap 8: De batterij installeren
De batterij wordt geplaatst zoals een conventionele batterij, controleer de polariteit (+ en –) voordat u deze plaatst.
Tadam! Hier is Eliobot
Zorg ervoor dat u Eliobot op de juiste manier vasthoudt! De voorkant is het bredere deel en de achterkant is het smallere deel.

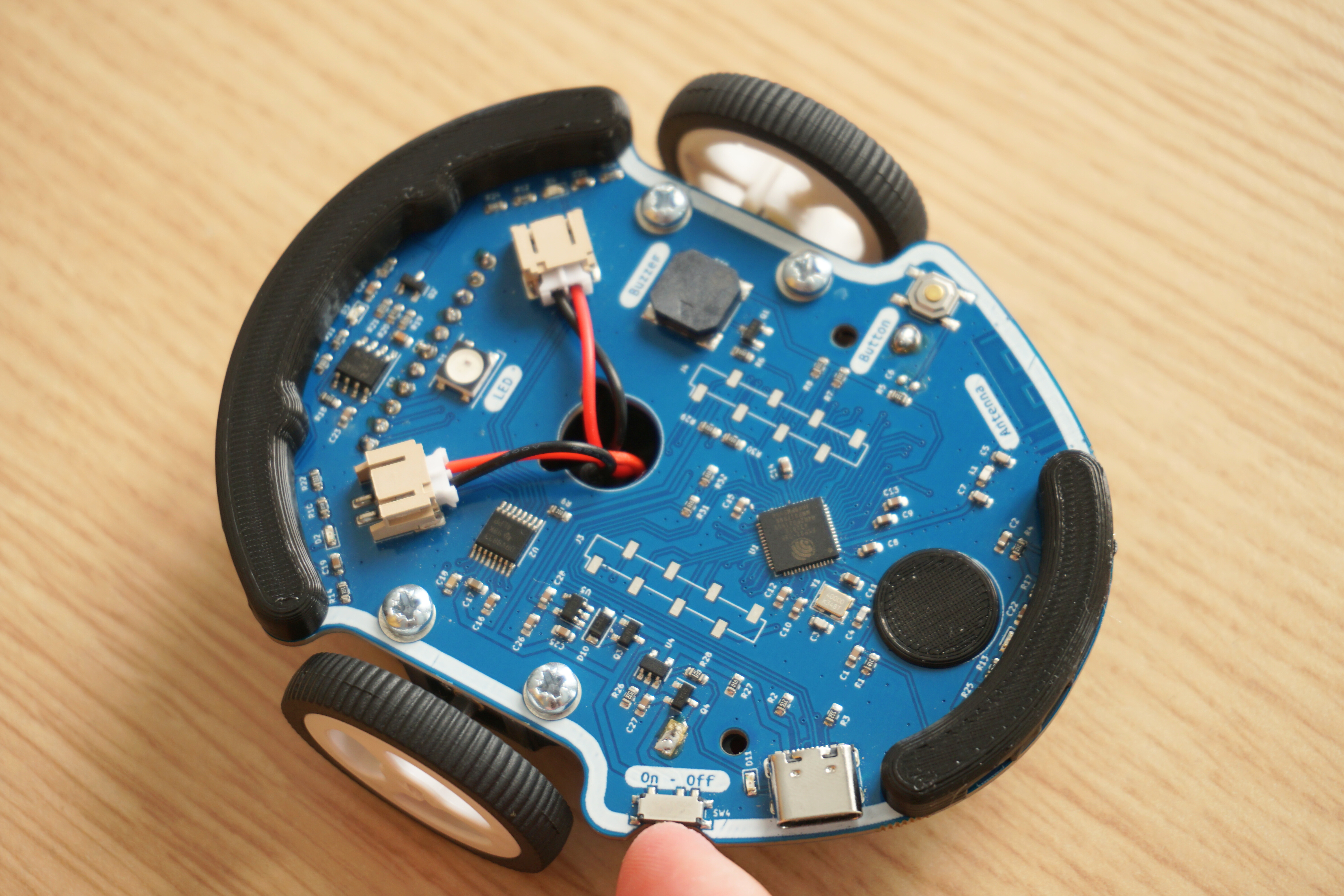

Om het in te schakelen, bevindt zich een schakelaar aan de linkerachterrand van het bord (direct naast de USB-aansluiting).

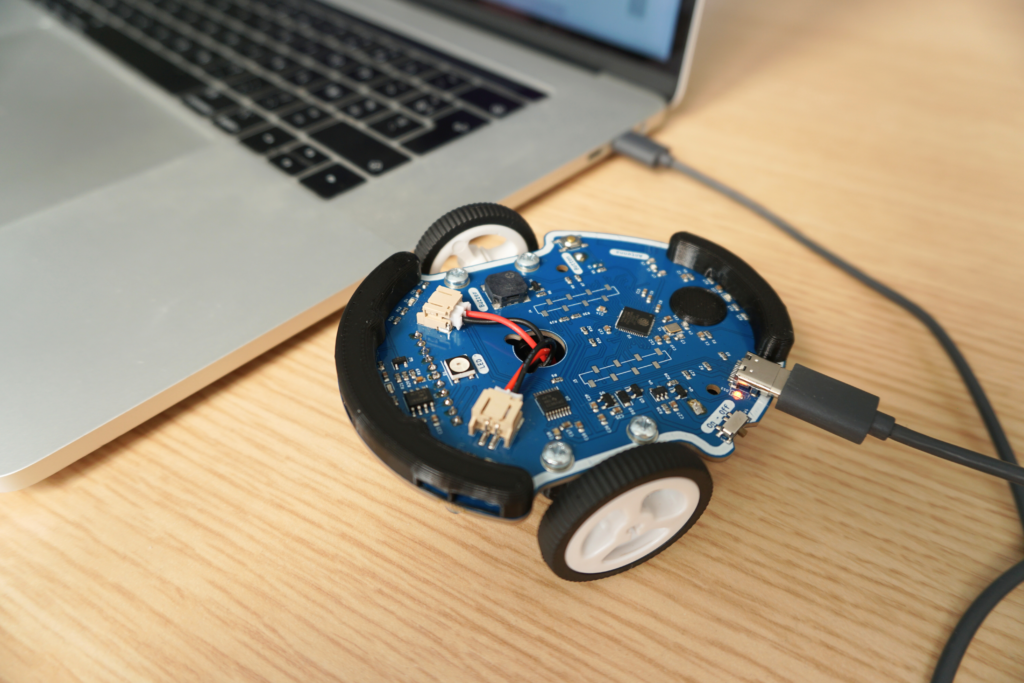

Om de batterij op te laden, is het net als met een telefoon. Sluit eenvoudig de Eliobot USB-kabel aan en u ziet een klein LED-lampje naast het stopcontact branden. Als hij uitgaat, betekent dit dat hij klaar is met opladen!
Goed gedaan, je hebt je Eliobot met succes gemonteerd en ingeschakeld! U bent nu klaar om door te gaan naar de volgende stap: programmeren. Ga hiervoor naar onze volgende tutorial: Eerste programma.
Overweeg om uw ervaringen te delen op sociale media en op onze Discord-server. Wij delen graag uw creaties en bespreken samen.
Tot snel 🙂
