NeoPixel 5x5 LED Matrix-documentatie​

1. Introductie​

De NeoPixel 5x5 LED Array is een veelzijdig, kleurrijk display dat kan worden bediend met één enkele datapin. Elke LED in de array is een RGB-LED, waardoor miljoenen kleurencombinaties mogelijk zijn. Deze matrix wordt veel gebruikt in creatieve verlichtingsprojecten, displays en interactieve installaties.

2. Technische kenmerken​

  • Aantal LED's: 25 (5x5-matrix)
  • Bedrijfsspanning: 3,3 V DC
  • Dataprotocol: Enkeldraadscommunicatie (WS2812 of WS2812B)
  • Stroomverbruik: tot 60 mA per LED bij maximale helderheid (alle LED's in wit)
  • Afmetingen: ongeveer 50 mm x 50 mm (varieert afhankelijk van de fabrikant)
  • Volgorde van pixelkleuren: GRB (groen-rood-blauw) of RGB, afhankelijk van het model

3. Pinconfiguratie​

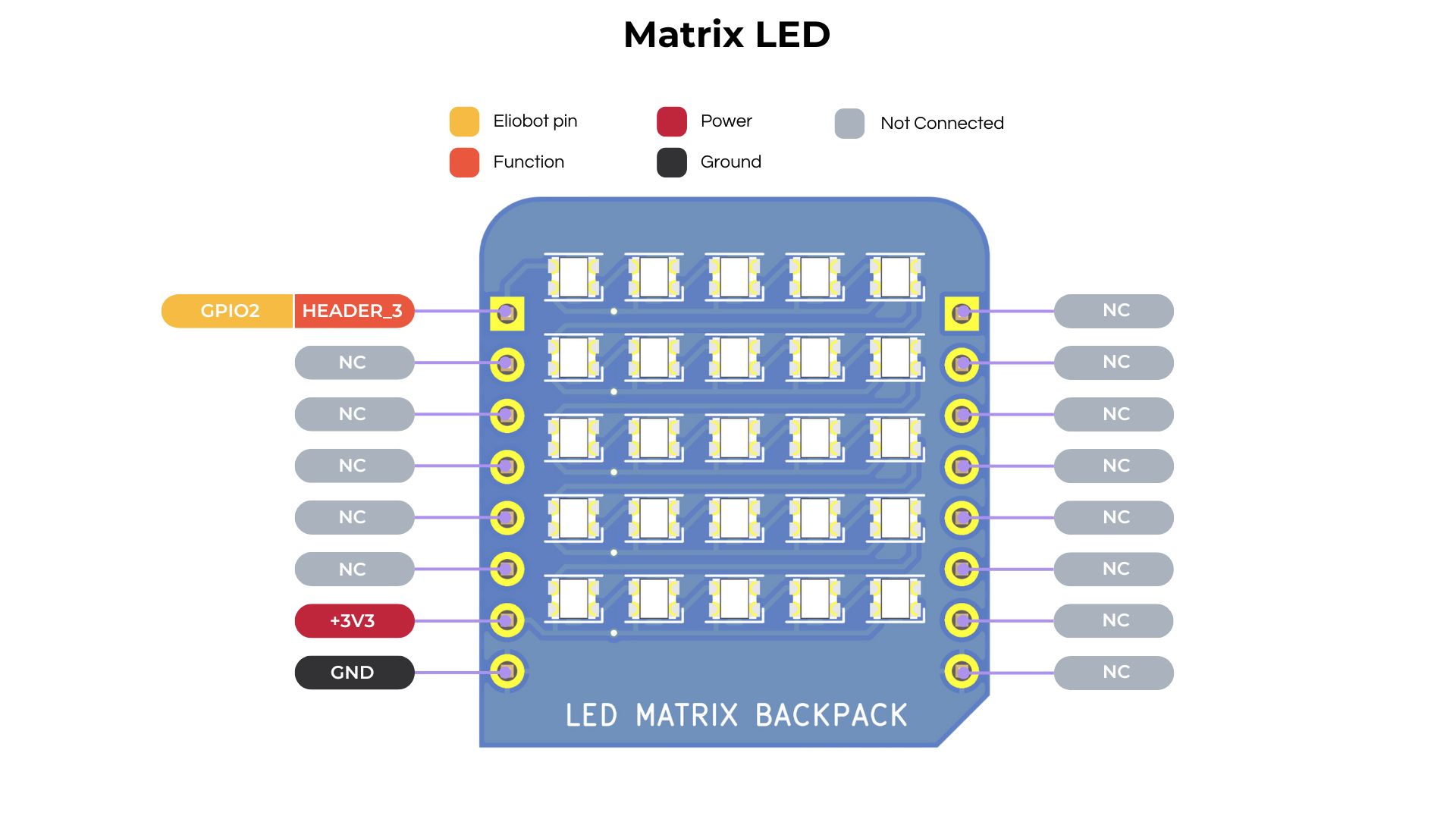

NeoPixel Matrix Pinout

4. De NeoPixel-matrix gebruiken met CircuitPython​

Bibliotheekinstallatie:

  1. De bibliotheek wordt automatisch geïnstalleerd als u een codeblok gebruikt dat de Led Matrix-rugzak in Elioblocs gebruikt.

  2. Installeer anders de matrix.py-bibliotheek op onze GitHub-repository.

Codevoorbeeld:

import board
from matrix import MatrixLED
import time

matrix = MatrixLED(board.IO2)

while True:
    # Fait défiler le texte "SUPER" en vert
    matrix.scroll_matrix_text('SUPER', (153, 153, 0))
