Ultrasone sensor

Ultrasone sensordocumentatie

1. Introductie

Een ultrasone sensor is een apparaat dat geluidsgolven gebruikt om de afstand van een object te meten. Het zendt een geluidsgolf uit op een specifieke frequentie (meestal 40 kHz) en luistert vervolgens naar de terugkeer van die golf. Door te berekenen hoe lang het duurt voordat de echo terugkeert, kan de sensor de afstand tot het object bepalen. Ultrasone sensoren worden veel gebruikt in de robotica, automatisering en voor obstakeldetectie.

2. Technische kenmerken

Bedrijfsspanning: 5V DC
Bedrijfsstroom: 15mA
Frequentie: 40 kHz
Maximaal bereik: doorgaans 4 meter
Minimaal bereik: normaal gesproken 2 cm
Afmetingen: varieert afhankelijk van het model (bijvoorbeeld HC-SR04: 45 mm x 20 mm x 15 mm)

3. Pinconfiguratie

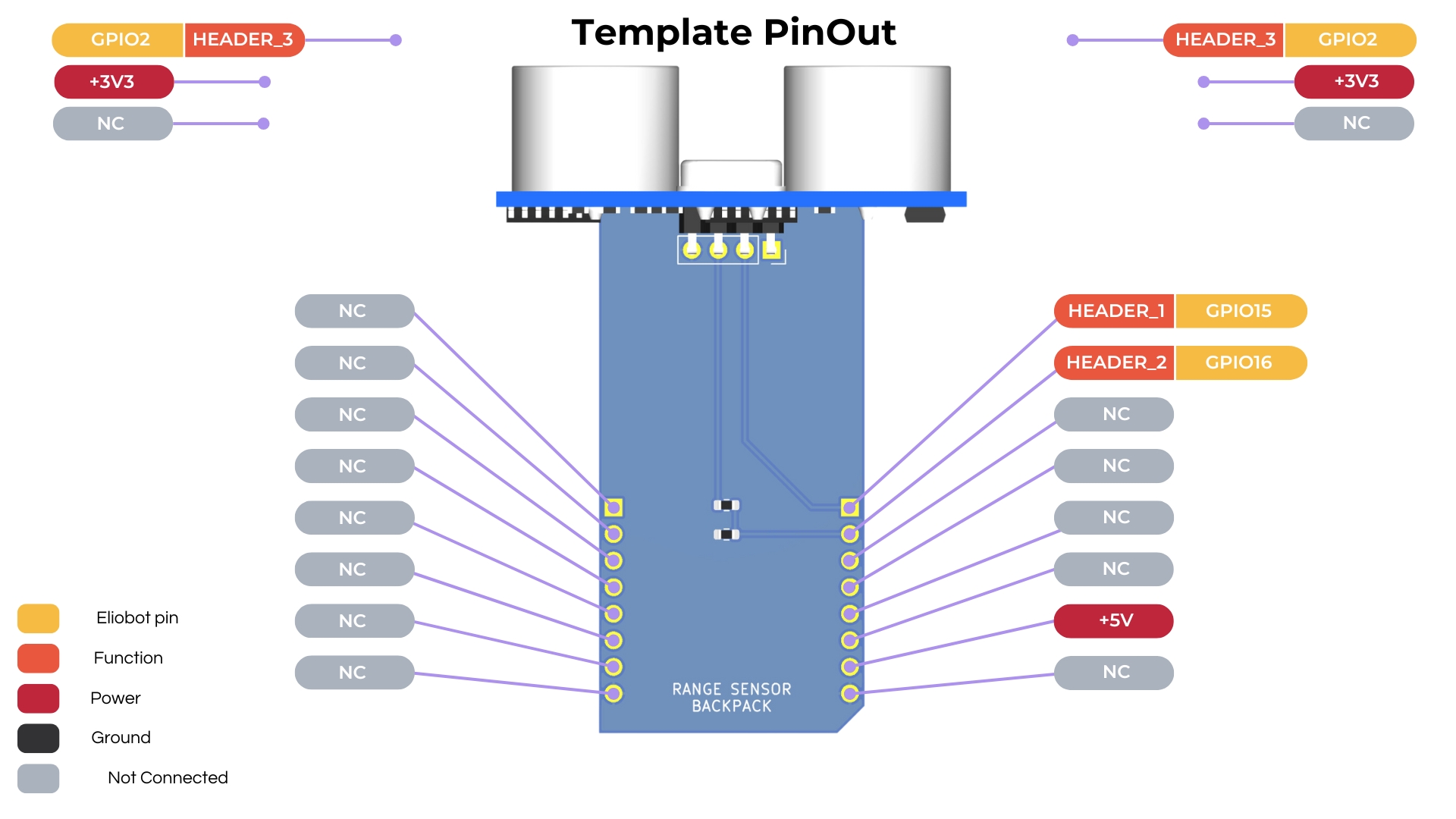

Pinout ultrasone sensor

3. De ultrasone sensor gebruiken met CircuitPython

Codevoorbeeld:

import time
import board
from digitalio import DigitalInOut, Direction
import pulseio

trigger = DigitalInOut(board.IO15)
trigger.direction = Direction.OUTPUT
trigger.value = False

echo = pulseio.PulseIn(board.IO16)
echo.pause()
echo.clear()

def measure_distance():
    trigger.value = True
    time.sleep(0.00001)
    trigger.value = False

    echo.clear()
    echo.resume()

    start = time.monotonic()
    while len(echo) == 0:
        if time.monotonic() - start > 0.2:
            echo.pause()
            return None

    echo.pause()
    duration = echo[0] / 1000000  # Convertir à des secondes
    distance = (duration * 34300) / 2
    return distance


while True:
    time.sleep(1)

    print(measure_distance())

Opmerkingen:

De measure_distance()-functie verzendt een puls en meet de tijd die nodig is voordat de echo terugkeert.
De geluidssnelheid wordt gebruikt om de afstand in centimeters te berekenen.

4. Gemeenschappelijke toepassingen

Obstakelvermijding voor robots
Afstandsmeting voor automatiseringssystemen
Parkeerhulpsystemen
Vloeistofniveaumeting
Nabijheidssensoren in beveiligingssystemen
