Matrice LED

Documentazione sulla matrice LED NeoPixel 5x5​

1. Introduzione​

L'array LED NeoPixel 5x5 è un display versatile e colorato che può essere controllato da un singolo pin dati. Ciascun LED dell'array è un LED RGB e consente milioni di combinazioni di colori. Questa matrice è comunemente utilizzata in progetti di illuminazione creativa, display e installazioni interattive.

2. Caratteristiche tecniche​

  • Numero di LED: 25 (matrice 5x5)
  • Tensione operativa: 3,3 V CC
  • Protocollo dati: comunicazione a filo singolo (WS2812 o WS2812B)
  • Consumo di corrente: Fino a 60 mA per LED alla massima luminosità (tutti i LED in bianco)
  • Dimensioni: circa 50 mm x 50 mm (varia a seconda del produttore)
  • Ordine dei colori dei pixel: GRB (Verde-Rosso-Blu) o RGB a seconda del modello

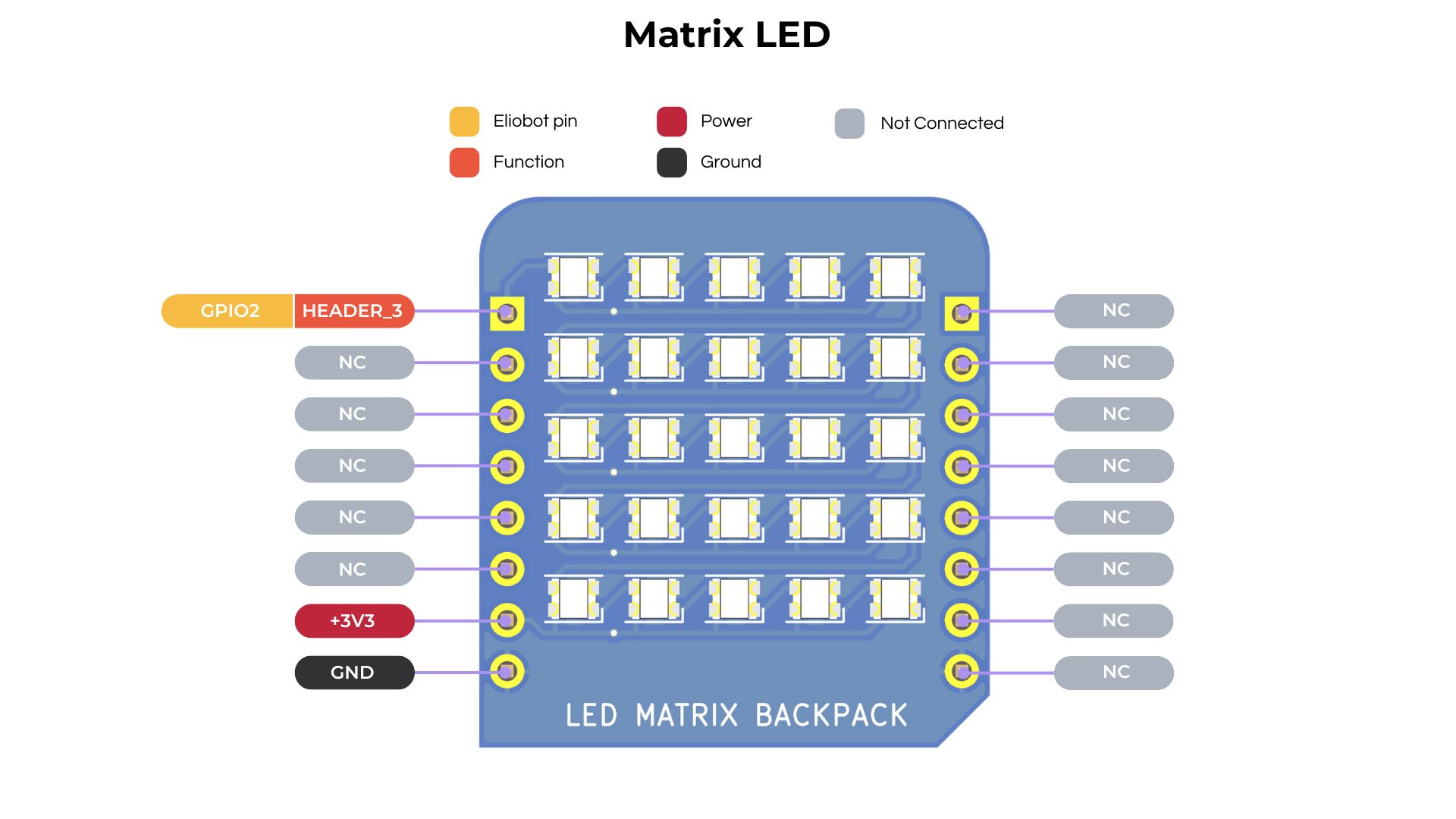

3. Configurazione pin​

Disposizione matrice NeoPixel

4. Utilizzo di NeoPixel Matrix con CircuitPython​

Installazione della libreria:

  1. La libreria si installa automaticamente se si utilizza un blocco di codice che utilizza lo zaino Led Matrix in Elioblocs.

  2. Altrimenti, installa la libreria matrix.py sul nostro repository GitHub.

Esempio di codice:

import board
from matrix import MatrixLED
import time

matrix = MatrixLED(board.IO2)

while True:
    # Fait défiler le texte "SUPER" en vert
    matrix.scroll_matrix_text('SUPER', (153, 153, 0))
